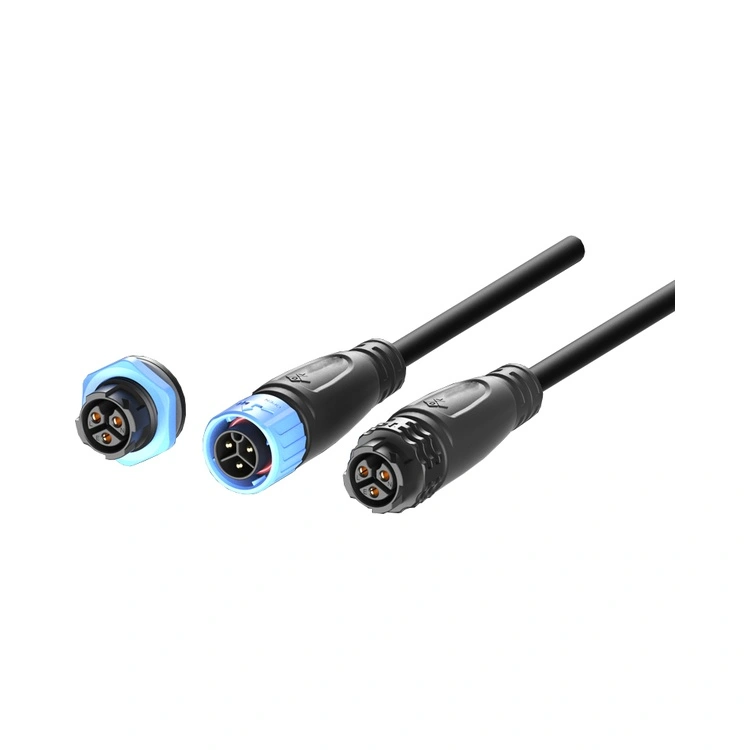

TheReunion M20 seeria plastikust veekindel pistik pakub kõiki kolme – kombineerides kerge, stabiilse jõudlusega PA66 korpuse IP67/IP68 veekindlate ja kullatud messingkontaktidega kuni 20A. Reunioni ISO-sertifikaadiga rajatistes ettevõttesiseselt projekteeritud ja toodetud pistikute perekond pakub seadmete tootjatele, süsteemiintegraatoritele ja hooldusinseneridele tõestatud alternatiivi roostetundlikele metallühendustele soolapihustus-, keemia- ja kõrge õhuniiskusega keskkondades.
Reunion ei ole kaubandusettevõte – oleme vertikaalselt integreeritud tootja, kellel on üle 15-aastane täppisvormimise ja kontaktinseneri kogemus. Iga partii meieM20 seeria plastikust veekindel pistikon läbinud 100% elektrikatsetuse ja veekindluse testi ning täieliku jälgitavuse tagamiseks säilitatakse katseandmed. Kui määrate Reunioni, määrate partneri, kes kontrollib kvaliteeti alates vaigu kuivatamisest kuni lõpliku kokkupanekuni – seda toetavad ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 ja UL-i tunnustus.
TheReunion M20 seeria plastikust veekindel pistik on keermestatud ümmargune ühendus, mis on loodud rakenduste jaoks, mis nõuavad nii suurt võimsust (kuni 20A kontakti kohta) kui ka keskkonnavastupidavust. Selle 20 mm ühendusliidesel on ülitugev PA66 termoplastist korpus, mis on formuleeritud ja vormitud otse mis tahes RAL/Pantone värvitoonis – ilma värvita, ilma plaadistuseta ega korrosioonita. Korpus on oma olemuselt rooste- ja oksüdatsioonikindel, soojusläbipainde temperatuur ületab 200 °C, tagades usaldusväärse töö vahemikus -40 °C kuni +105 °C.
Pistik on saadaval 2- kuni 9-viigulise toitekonfiguratsiooniga, maksimaalne voolutugevus 20A, pistikud on saadaval paneeli tüüpi, kaabli tüüpi ja kokkupandud tüüpi valikuna. Saame teie jaoks kohandada täieliku juhtmestiku komponentide komplekti. Saate juhtmestiku komponente ka ise töödelda.
| Funktsioon | Kasu | Valideerimise tõendid |
| PA66 korpus | Pole roostet ega oksüdatsiooni – tõestatud soolapihustuse (ASTM B117) ja keemilise pesu keskkonnas. | Suurepärane korrosioonikindlus |
| Kuni 60% kaalulangus | Vähendab paneelide, kaablite ja robotkäte konstruktsioonikoormust – lihtsustab paigaldamist ja alandab saatmiskulusid. | Saadaval on massivõrdlusandmed võrreldavate messingist kestaga pistikutega. |
| IP67 veekindel | Talub pidevat sukeldumist 1 m sügavusele 30 minutit | Partiiprooviga sukelduskatse. |
| 2-9 kontakti konfiguratsioonid | 2,3,4,5,6,7,8,9nõela on valikuline | Standardsed valmis- ja kohandatud kontaktide laadimise valikud. |
| Kullatud messingist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitab jõudluse niiskes soolases õhus. | Pinnastuse paksus on kontrollitud XRF-iga igal tootmispartiil. |
| Keermestatud lukustus | Vibratsioonikindel paaritus – hoiab ära masina liikumise, termilise tsükli ja kraana töötamise tõttu lahtituleku. | Tsükkeltestitud kuni ≥500 tüüpilise paarituseni koos püsiva pöördemomendi säilimisega. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Pinge reiting | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Praegune reiting | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Traadi osa (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Spetsifikatsioon | Detail |
| Töötemperatuur | -40°C ~ +105°C |
| Kaitseaste (paaritud) | IP67 / IP68 (1 m, 30 min) |
| Korpuse materjal | PA66 |
| Kontaktmaterjal | Kullatud messing |
| Kontakti takistus | ≤3 mΩ |
| Paaritumistsüklid | ≥500 |
| Kaal | ~60% kergem kui samaväärsed messingist pistikud |
| Vastavus | RoHS, REACH, UL |
Reunionil on täielikult integreeritud tootmisliinM20 seeria plastikust veekindel pistik, tagades, et iga üksus vastab meie avaldatud spetsifikatsioonidele. Meie protsess sisaldab:
Materjali kuivatamine– PA66 on täppiskuivatatud, et kõrvaldada niiskusega seotud vormidefektid.
Sissepritsevormimine– Automaatpressid ±0,02mm tolerantsi kontrolliga; värvipigment, mis lisatakse otse vaigule – sekundaarset värvimist pole.
Kontakt tembeldamine ja plaadistamine– vasesulamist kiire stantsimine; selektiivne kullamine .
Kaabli töötlemine– Ettevõttesisene PUR/PVC ekstrusioon koos automaatse lõikamise, eemaldamise ja tinatamisega; kohandatud pikkused 0,1 m kuni 20 m.
Kokkupanek– Pöördemomendiga juhitava kinnitusega poolautomaatsed liinid (ühendusmoment 1,0–1,2 Nm).
Elektriline testimine– 100% järjepidevuse, isolatsioonitakistuse (≥5000MΩ) ja dielektrilise vastupidavuse kontroll.
Keskkonnaproovide võtmine– Partiiproovide võtmine IP68 sukeldumise, UV-stabiilsuse (ASTM G155) ja termilise tsükli jaoks.
Pakendamine– Antistaatiline vaakumtihend kuivatusainega; ekspordikvaliteediga karbid, millel on jälgitavad partii etiketid.
Reunioni ettevõttesisesed tööriista- ja vormimisvõimalused võimaldavad seadet kiiresti kohandadaM20 seeria plastikust veekindel pistik ilma minimaalsete tellimuste kogusteta, mis lukustavad teid liigsesse laoseisu.
| Kohandatav funktsioon | Saadaval valikud |
| Korpuse värv | Mis tahes RAL või Pantone – otse vormitud, ilma värvimiseta |
| Kaabli kokkupanek | 0,1 m kuni 20 m; PUR (õli/keemiakindel) või PVC ümbris; ühe või kahe otsaga |

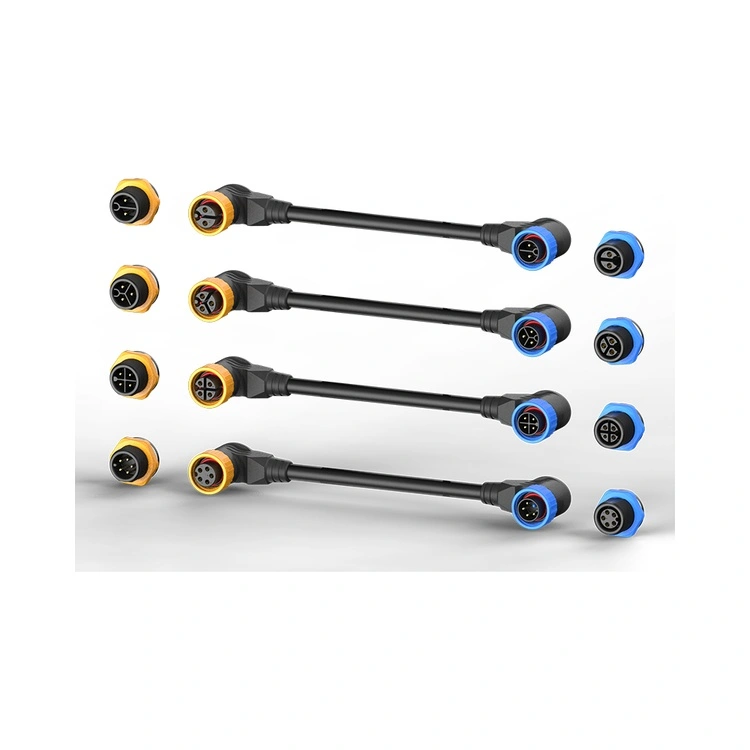

| Ühenduse suund | Sirge või täisnurkne |
| Kontaktide laadimine | 2, 3, 4, 5, 6, 7, 8, 9 tihvti |
| Kaabli märgistus | Ahela ID jaoks kohandatud printimine või termokahanevad etiketid |
| Pakendamine | Antistaatilised kotid, rullid või erimärgistusega karbid |
Suuremahuliste projektide jaoks saab Reunioni insenerimeeskond koos välja töötada kohandatud sisestuspaigutused, võtmevõimalused või spetsiaalsed kaablivormid. Kohandatud vormitud värvide tarneaeg on tavaliselt 15–20 tööpäeva; standardkonfiguratsioonid tarnitakse 5–7 tööpäevaga.
Reunionil on aktiivne sertifikaat tunnustatud ülemaailmsete asutustega. Taotluse korral esitame tõendavad dokumendid.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja järelmüük |
| ISO 14001:2015 | Keskkonnajuhtimine – jäätmetekke vähendamine ja säästvad tavad |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – diagnostika/seirerakenduste jaoks |
| UL tunnustatud | Põhja-Ameerika turgude komponentide tasemel ohutus |
| RoHS & REACH | Piiratud ainete vastavus – EL ja ülemaailmsed standardid |
Ei – voolutugevuse määravad kontaktsüsteem ja juhtmemõõtur, mitte korpus. PA66 materjali soojusläbipainde temperatuur ületab 200 °C, mis on tunduvalt kõrgem konnektori töövahemikust -40 °C kuni +105 °C. Valideerime iga tihvti konfiguratsiooni temperatuuri tõusu testimise teel vastavalt standardile IEC 60512. Meie laboris onM20 seeria plastikust veekindel pistik näitab temperatuuri tõusu metallkesta ekvivalentidega samades piirides. Rakenduste jaoks, mis ületavad 30 A kontakti kohta, soovitame meie M25 seeriat.
PA66 korpus on vastupidav õlidele, määrdele, leelistele ja paljudele hapetele. Spetsiifilise keemilise ühilduvuse jaoks esitame üksikasjaliku vastupidavuse tabeli. Pideva lahusti, jahutusvedeliku või kütusega kokkupuutega keskkondades soovitame kasutada PUR-kaablit – PVC võib teatud keemilises keskkonnas laguneda. Meie insenerimeeskond pakub tasuta materjalivaliku konsultatsioone agressiivsete keemiliste rakenduste jaoks.
Jah – näidistellimused on teretulnud. Pakume standardsete tihvtide konfiguratsioonidega hindamiskomplekte, mis sisaldavad 5 paarituspaari. Näidishinnad on saadaval meie müügimeeskonna kaudu, standardkonfiguratsioonide puhul on näidiste tarneaeg 5–7 tööpäeva. Kohandatud näidiste puhul on tarneaeg 12–17 tööpäeva.
