Artikli kokkuvõte:Kuna tööstuslikud Etherneti võrgud muutuvad automatiseerimises, masinnägemises, seires, LED-süsteemides ja nutikates seadmetes üha olulisemaks, mõjutab pistikute töökindlus otseselt andmete terviklikkust ja süsteemi tööaega.Kokkutulek'sRJ45 signaali pistikühendab tuttava RJ45 liidese tööstusliku mehaanilise kaitse, paindlike paigalduskonfiguratsioonide ja usaldusväärse elektrilise jõudlusega. Tänu andmeedastuskiirusele kuni 10 Gbps, CAT5e kuni CAT7 kaablitele, IP50/IP67 kaitsevõimalustele ja vähemalt 2000 paaritustsüklile toetab see rakendusi, kus tavalised kaubanduslikud RJ45 pistikud ei pruugi tagada piisavat keskkonnakindlust ega pikaajalist stabiilsust.

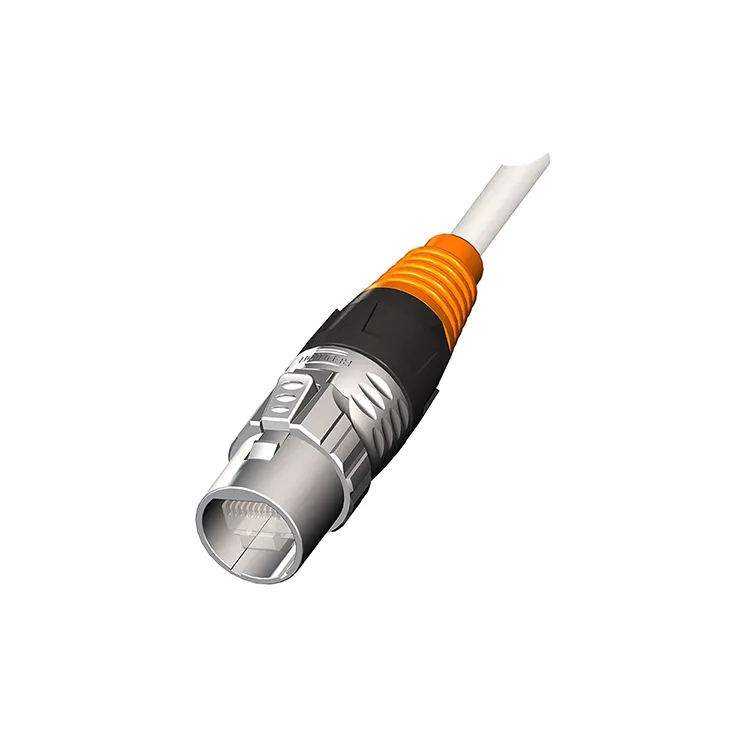

AnRJ45 signaali pistikon Etherneti ühenduse komponent, mis on loodud usaldusväärse füüsilise ühenduse loomiseks võrguseadmete, kaablite, juhtimissüsteemide ja tööstusseadmete vahel. Kui tavapäraseid RJ45 pistikuid kasutatakse laialdaselt kontorites ja kaubandusvõrkudes, puutuvad tööstuslikud rakendused sageli kokku vibratsiooni, niiskuse, tolmu, temperatuurimuutuste, korduva paaritumise ja mehaanilise pingega.
Sel põhjusel panevad tööstuslikud RJ45 konstruktsioonid tavaliselt suuremat rõhku mehaanilisele kaitsele, lukustusmehhanismidele, tihendusele, materjali valikule ja pikaajalisele elektrilisele stabiilsusele. Reunioni lahendus ühendab standardse RJ45 liidese tööstusele orienteeritud konstruktsiooniga rakenduste jaoks, sealhulgas tehase automatiseerimine, masinnägemine, välisvalve, LED-ekraanid ja tööstuslikud sidesüsteemid.
Pistik toetab Etherneti sidet selliste võrkude vahel nagu PROFINET, EtherNet/IP, EtherCAT ja standardne TCP/IP. Olenevalt konfiguratsioonist saab seda tarnida ka kaablikinnitusega, paneelikinnitusega või PCB-kinnitusega paigaldusvõimalustega, muutes inseneridel lihtsamaks pistiku integreerimise erinevatesse seadmestruktuuridesse.
Tööstuskeskkondades kasutatavate Etherneti võrkude nõuded erinevad tavalistest kontorivõrkudest. Kontrollitavasse IT-ruumi paigaldatud pistik võib harva kokku puutuda veega, õliga, vibratsiooniga, tolmuga või korduva mehaanilise liikumisega. Seevastu tööstusliku sideliidese saab paigaldada juhtkappidesse, robotrakkudesse, tootmismasinatesse, välisseadmetesse või kontrollsüsteemidesse.
Usaldusväärne tööstuslik pistik peaks seetõttu lahendama mitmeid praktilisi probleeme:
Need tegurid muutuvad eriti oluliseks, kui Etherneti link vastutab masina juhtimise, reaalajas andmevahetuse, kaamerasuhtluse või seadmete kaugseire eest.
Hästi konstrueeritud tööstuslik pistik peaks tasakaalustama elektrilist jõudlust, mehaanilist vastupidavust ja paigaldusmugavust. Reunioni RJ45 signaalipistik sisaldab mitmeid nõudlikele Etherneti rakendustele mõeldud funktsioone.
| Funktsioon | Kokkutulek RJ45 signaali pistik | Tehnikakasu |
|---|---|---|
| Andmeedastuskiirus | Kuni 10 Gbps | Toetab kiiret Etherneti sidet |
| Eluase | Tsingisulam, PA6 valikuline | Pakub mehaanilist kaitset ja konfiguratsiooni paindlikkust |
| Kaitse | IP50 / IP67 paaritumisel | Sobib erinevatele keskkonnatingimustele |
| Paaritumistsüklid | ≥2000 | Toetab korduvat hooldust ja seadmete hooldust |
| Töötemperatuur | -40°C kuni +85°C | Sobib laiaulatuslike tööstuslike temperatuuritingimuste jaoks |
| Kaabli väljumine | 180° sirge / 90° täisnurk | Parandab paigaldamise paindlikkust kompaktsetes seadmetes |
| Lõpetamine | Jootetass või IDC | Toetab erinevaid väli- ja montaažinõudeid |
Üks tähelepanuväärne disainifunktsioon on kiirelt pööratav lukustussüsteem. Võrreldes lihtsa hõõrdsobiva liidesega võib spetsiaalne lukustusmehhanism pakkuda täiendavat ühenduse turvalisust, kui on oodata vibratsiooni või korduvat liikumist.
Etherneti pistiku valimine peaks algama võrgu elektri- ja keskkonnanõuetest, mitte ainult välimusest. Insenerid peaksid hindama edastuskiirust, impedantsi, kontakttakistust, töötemperatuuri, kaitsetaset, kaablite ühilduvust ja mehaanilist konfiguratsiooni.
| Spetsifikatsioon | Tüüpiline kokkutuleku väärtus | Miks see on oluline |
|---|---|---|
| Iseloomulik impedants | 100 Ω ± 5% | Aitab säilitada sobivat diferentsiaalsignaali käitumist |
| Praegune reiting | 1,5 A kontakti kohta | Määratleb pideva kontaktvoolu võime |
| Pinge reiting | 50 V | Määrab kindlaksmääratud tööpinge |
| Kontakti takistus | ≤10 mΩ esialgne | Madalam takistus toetab stabiilset elektrikontakti |
| Isolatsioonitakistus | ≥500 MΩ 500 VDC juures | Näitab isolatsiooni jõudlust |
| Kaabli ühilduvus | CAT5e / CAT6 / CAT6a / CAT7 | Pakub paindlikkust Etherneti süsteemi kujundamisel |
| Töötemperatuur | -40°C kuni +85°C | Toetab nõudlikke temperatuurikeskkondi |
Kiirete süsteemide puhul peaksid insenerid arvestama ka sisestuskadu, tagasivoolukadu, kaabli ehitust, varjestusstrateegiat, maandust ja kogu edastuskanalit. Pistiku jõudlust ei saa hinnata kaablist, lõpetamismeetodist ja võrguarhitektuurist sõltumatult.
Kokkutulek määrab kindlaks CAT5e, CAT6, CAT6a ja CAT7 kaablite toe, sealhulgas keerdunud või tahked juhid vahemikus AWG 26–22. See võimaldab pistikut kaaluda nii standardse Etherneti infrastruktuuri kui ka suurema jõudlusega tööstuslike sidesüsteemide jaoks.
Etherneti mitmekülgsus muudab RJ45 liidesed oluliseks paljudes tööstus- ja kaubandussüsteemides. Vastupidav versioon muutub eriti kasulikuks, kui pistik peab vastu pidama keskkonna- või mehaanilistele pingetele.
Automatiseeritud tootmisliinid sõltuvad PLC-de, kontrollerite, andurite, draivide, tööstuslike arvutite ja muude võrku ühendatud seadmete vahelisest suhtlusest. Vastupidav Etherneti liides võib aidata säilitada stabiilseid ühendusi pideva töötamise ajal.
Tööstuslikud kaamerad võivad genereerida märkimisväärses koguses pildiandmeid. Kiire Etherneti ühenduvus on seetõttu oluline kontrolliteabe edastamiseks kaamerate, tööstusarvutite ja juhtimissüsteemide vahel.
Välisseireseadmetel võib esineda vihma, tolmu, temperatuurimuutusi ja füüsilist kokkupuudet. Sobiv IP-reitinguga pistik võib pakkuda Etherneti liidesele täiendavat kaitset.
Suured LED-ekraanid ja professionaalsed valgustusseadmed nõuavad sageli usaldusväärset juhtimist ja andmesidet. Painduvate kaabli väljapääsude ja turvalise lukustusega pistik võib lihtsustada paigaldamist piiratud ruumiga seadmetesse.
Juhtkapid võivad piiratud alal sisaldada mitut sideliidest. Paneel- ja PCB-kinnituskonfiguratsioonid pakuvad seadmete tootjatele ja süsteemiintegraatoritele täiendavaid integreerimisvõimalusi.
Tööstusliku Etherneti pistiku hankimisel peaksid ostjad enne üksikute toodete võrdlemist rakenduse määratlema. Järgmine kontroll-loend võib aidata valikut kitsendada:
Kohandatud projektide puhul peaksid ostjad esitama ka eeldatavad tellimuste kogused, kaabli pikkuse, pistiku suuna, märgistamisnõuded, korpuse materjali eelistused ja paigalduspiirangud. Need üksikasjad võimaldavad tarnijal soovitada konfiguratsiooni, mitte lihtsalt pakkuda standardset kataloogiosa.
Kokkutulek on Hiinas asuv pistikute tootja, kellel on kogemusi toite-, signaali-, tööstusautomaatika, veekindla pistiku ja kaablimontaaži toodete alal. Selle tootmisvõimalused hõlmavad pistikute disaini, survevalu, jootmist, traadi lõikamist ja eemaldamist, kokkupanekut ja kaablite kokkupanekut.
RJ45 tootesarja puhul väidab Reunion, et iga seade läbib enne saatmist elektrilise testimise. Ettevõte pakub ka kaablikinnitus-, paneeli- ja PCB-kinnituskonfiguratsioone ning sirge ja täisnurkse kaabli väljapääsu. Need valikud võivad olla kasulikud originaalseadmete tootjatele ja süsteemiintegraatoritele, kes arendavad erineva mehaanilise paigutusega seadmeid.
Kokkutuleki laiem tootmistegevus hõlmab ligikaudu 4000 ruutmeetri suurust tootmisüksust, umbes 150 töötajat ja 10 tootmisliini. Selle uurimis- ja arendusmeeskonda kuulub rohkem kui 10 kogenud inseneri, samas kui ettevõte annab aastas aru rohkem kui 30 kohandatud projektist. Ettevõte teatab ka, et tema kvaliteedisüsteem sisaldab ISO 9001, ISO 14001 ja ISO 13485 sertifikaate ning kohaldatavate toodete jaoks on saadaval täiendavad vastavusdokumendid, nagu RoHS ja REACH.
Ostjad, kes hindavad signaalipistiku tarnijat, võivad neid tootmis- ja insenerivõimalusi kaaluda koos toote spetsifikatsioonide, testimisprotseduuride, kohandamisnõuete ja tarneootustega.
Kokkutulek RJ45 signaalipistik on ette nähtud andmeedastuseks kuni 10 Gbps, kui seda kasutatakse koos sobiva CAT6a või CAT7 kaabli ja ühilduva võrguseadmega. Süsteemi tegelik jõudlus sõltub kogu Etherneti kanalist, sealhulgas kaablist, otstest ja aktiivsetest seadmetest.
Valitud konfiguratsioonid pakuvad paaritamisel IP67 kaitset, mistõttu need sobivad rakendusteks, kus on vaja kaitset tolmu ja veega kokkupuute eest. Kogu paigaldust tuleks siiski hinnata kaabli sisendi, paaritumisseisundi, korpuse konstruktsiooni ja keskkonnaga kokkupuute osas.
Määratud ühilduvus hõlmab CAT5e, CAT6, CAT6a ja CAT7 kaableid, mis toetavad keerdunud või tahkeid juhte märgitud AWG 26–22 vahemikus.
Tööstuslik RJ45 signaalipistik on ette nähtud vähemalt 2000 paaritustsükli jaoks. See kehtib eriti seadmete puhul, mis vajavad perioodilist hooldust, asendamist, ülevaatust või kohapealset hooldust.
Jah. Sõltuvalt projekti nõuetest võib kohandamine hõlmata konfiguratsiooni, kaabli pikkust, märgistust, korpuse valikuid ja muid mehaanilisi detaile. Ostjad peaksid pakkumist taotledes esitama rakenduskeskkonna, kaabli spetsifikatsiooni, paigaldusmeetodi, koguse ja nõutava tarnegraafiku.
Töökindel Etherneti ühendus algab pistiku valimisest, mis vastab kogu süsteemi elektrilistele, mehaanilistele ja keskkonnanõuetele. Tööstusliku automatiseerimise, masinnägemise, seire, LED-seadmete ja muude võrku ühendatud seadmete jaoks võib tööstusliku kvaliteediga RJ45 liides pakkuda vastupidavust ja paigalduspaindlikkust, mis on vajalik lisaks tavapärasele kontorivõrgu riistvarale.
Kokkutulek ühendab RJ45 ühilduvuse IP-kaitse, tööstusliku temperatuuri jõudluse, mitme paigalduskonfiguratsiooni, turvalise lukustuse ja kiire Etherneti edastusega. Kui hankiteRJ45 signaali pistikOEM-i tootmiseks, süsteemi integreerimiseks või hulgiostmiseks vaadake esmalt üle oma kaabli- ja keskkonnanõuded ning seejärel arutage nõutavat konfiguratsiooni insenerimeeskonnaga.
Kas olete valmis välja töötama oma seadme jaoks usaldusväärse Etherneti ühenduse?Tehniliste kirjelduste, kohandatud konfiguratsioonide, näidisnõuete ja hulgiostu toe saamiseks võtke ühendust Reunioniga.võtke meiega ühendusttäna, et arutada oma RJ45 signaalipistiku projekti ja saada teie rakendusele kohandatud lahendus.
