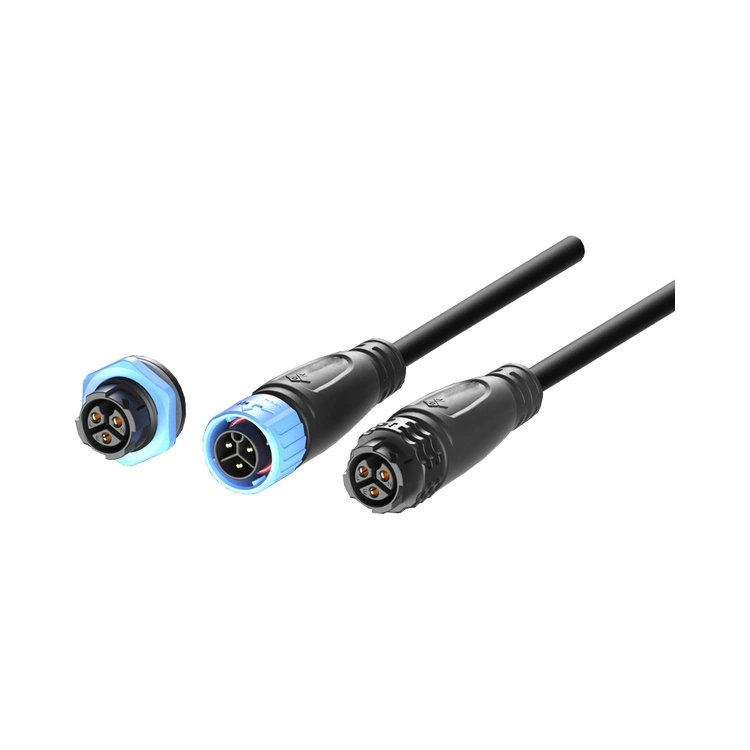

Väliskest on valmistatud suure jõudlusega termoplastilisest materjalist ja selle tulepüsivusaste on UL 94-V0. Vastupidav soolapihustuskorrosioonile, see vastab välistingimustes kasutatavate LED-ekraanide ja LED-valgustite veekindlatele nõuetele, samuti karmidele töötingimustele, nagu tööstuslike LED-ekraanide happeerosioonikindlus.

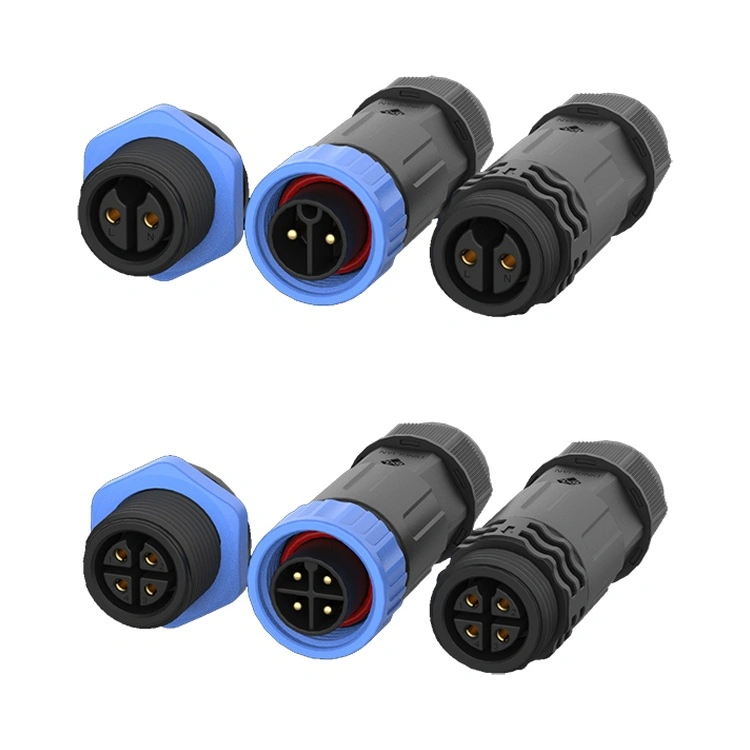

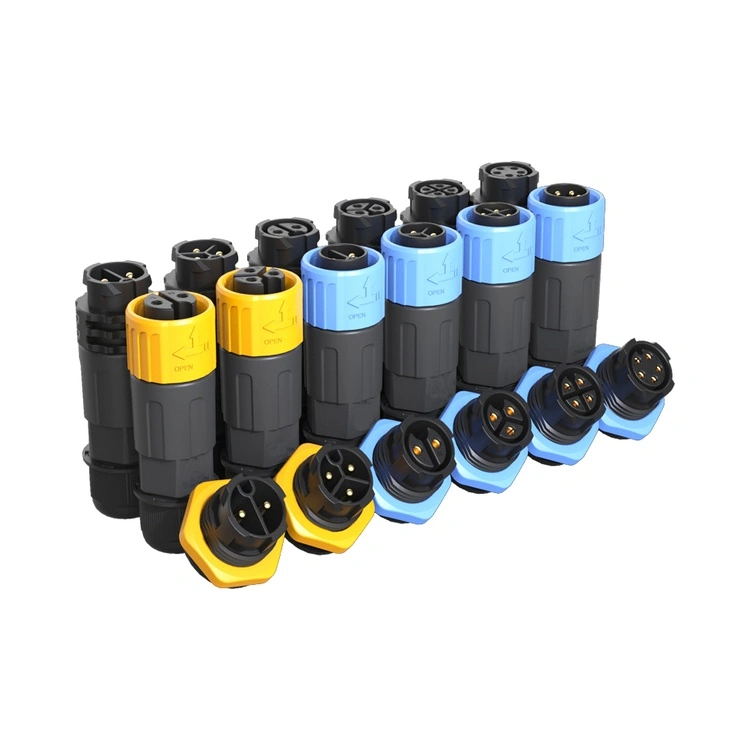

See on paigaldatud ühe auguga meetodil, mis on stabiilne ja veatu. Sellel on keermestatud lukustuskonstruktsioon ja see suudab säilitada kindla ühenduse isegi vibreerivas keskkonnas. Valimiseks on saadaval 2, 3, 4, 5, 6, 7, 8, 9 tihvti ja kohandamine on toetatud.
| Parameeter | Reunion M20 tarnitud väärtus | Miks see praktikas oluline on |
| Kontakti takistus (esialgne) | ≤3,0 mΩ | Madalam kui tööstusharu keskmine, vähendades I²R soojuse teket |
| Stabiilse tihendiga paaritustsüklid | ≥500 tsüklit (kontrollitud, mitte ainult hinnatud) | Meie partiitestide andmed näitavad, et tihendus on säilinud 500 tsükli jooksul – see on raske hooldusega seadmete jaoks ülioluline. |
| IP67 veekindel | Iga partii: 1 m sügavus × 30 min sukeldamine | Testiaruandeid saab esitada.. |
| Vibratsioonikindlus | 10–500 Hz, 2g (IEC 60068-2-6) | Simuleerib reaalset mootori ja pumba tööd – läbitud ilma ajutiste katkestusteta. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Pinge reiting | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Praegune reiting | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Traadi osa (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Isolatsioonimaterjal: kõrge temperatuuriga termoplast (UL 94 V-0, )
2) Kontakti alusmaterjal: kullatud messing (CuZn39Pb3) – soolapihustustest ≥48 tundi
3) Tihendusmaterjal: silikoonist O-rõngas
4) Töötemperatuur: -40°C ~ +105°C
5) Süttivus ja vastavus: UL 94 V-0, RoHS, REACH SVHC ei tuvastatud
6) Lõpetamisvalikud: jootetops, dip-jootmine (PCB kinnitus)
| Võrdlusmõõde | Reunion M20 seeria | Premium Euroopa M20 kaubamärk | Odav kaubamärgita M20 |
| Ühikuhind (MOQ 100 tk) | Konkurentsivõimeline, mahukas | 3,5× – 4× kõrgem | Alumine ees |
| Kontrollitud pidev vool | 20A (kontakti kohta, dokumenteeritud) | Tavaliselt 25A (peente kirjade vähendamine) | Täispuhutud, testtõendeid pole |
| IP67 veekindel | 100% tootmispartiidest | Partii test (kuid mitte dokumenteeritud partii kohta) | Puuduvad või valed väited |
| Elektriline testimine (hi-pot ja IR) | 100% iga üksus – testiandmed logitakse | Proovipõhine (AQL 1.0) | Juhuslik või vahele jäetud |
| Täielik jälgitavus (vaik → valmis pistik) | ERP-jälgitav, 24 tunni jooksul kätte saadav | Jah, aga aeglasem reageerimine | Mitte ühtegi |
| Tarneaeg (standardkogus) | 15-17 tööpäeva | 6-10 nädalat | Ettearvamatu (2–20 nädalat) |
| Kohandamine MOQ (kaabli pikkus, värv, märgistus) | 100 tk – paindlik | 500+ tk, kõrged inseneritasud | Ei pakuta või puudub kvaliteedikontroll |
| Sertifikaadid | ISO 9001, 14001, 13485 | Tavaliselt ainult ISO 9001 | Tavaliselt mitte ühtegi |
IP67/IP68 tiheduse saavutamiseks tegelikul välipaigaldusel järgige neid kontrollitud toiminguid.
| Samm | Tegevus | Kriitiline väärtus / kontrollpunkt |
| 1 | Pingutage ühendusmutrit käsitsi, kuni O-rõngas puutub kokku paneeli pinnaga. | Visuaalne kontakt kinnitatud. |
| 2 | Rakendage kalibreeritud mutrivõtmega lõplik pöördemoment. | 1,0–1,2 Nm (MITTE üle 1,5 Nm – liigne pöördemoment moonutab O-rõngast ja suurendab sisestamisjõudu). |
| 3 | Kontrollige kaabli painderaadiust sisenemisel. | ≥ 5 × kaabli välisläbimõõt – teravad kõverad tõmbavad kontakte ja kahjustavad tagumist tihendit. |
| 4 | Orientatsioon väljas | Kaabli väljapääs allapoole – hoiab ära vee kogunemise ühendusmutri liidesele. |
| 5 | O-rõnga kontrollimise sagedus | kord aastas igapäevaseks pesemiseks/toidu töötlemiseks; iga 2–3 aasta tagant standardse tööstusliku sise-/välikasutuse puhul. |
| Sertifitseerimine / Protokoll | Iga tellimusega kaasas olevad ulatus ja tõendid |
| ISO 9001:2015 | Täielik QMS – projekteerimine, tootmine, järelmüük. Auditiaruanded on saadaval NDA-s. |
| ISO 14001:2015 | Keskkonnajuhtimine – jäätmetekke vähendamine ja RoHS/REACH vastavus dokumenteeritud. |
| ISO 13485:2016 | Kohaldatav meditsiiniseadmetele (diagnostika/seire) – range muutuste kontroll ja jälgitavus. |
| UL tunnustus | Põhja-Ameerika komponentide ohutus – UL-märgis igal korpusel. |
Pöördemoment: 1,0–1,2 Nm (lõplik pingutamine pärast käsitsi asetamist).
Alla 0,8 Nm: O-rõnga kokkusurumine on ebapiisav – IP67 langeb tasemele IP54 (tolmu eest kaitstud, kuid mitte veekindel). Oleme oma laboritestides näinud vee sissetungimist 2 tunni jooksul 0,5 m sügavusel.
Üle 1,5 Nm: fluorosilikoonist O-rõngas ekstrudeerub keermevahesse, põhjustades püsivat deformatsiooni ja suurenenud ühendusjõudu. Tihend võib algselt läbida IP67, kuid pärast termilist tsüklit (paisumine/kokkutõmbumine) ebaõnnestub.
Soovitus: kasutage eelseadistatud momentvõtit – saame selle tarnida lisavarustusena mahutellimuste korral.
Standardnäidised: 5–10 tükki saadaval 3 tööpäeva jooksul (kui laos on olemas).
Väikepartii tellimused (100–500 tk): 12–15 tööpäeva alates tellimuse kinnitamisest.
Suuremahuline (500+ tk): 18-20 tööpäeva, osaliste saadetistega.
Kohandatud kaablikomplektid (pikkus, traadimõõtur, värvikood): MOQ 100 tükki – tehniliste jooniste kinnitamine võtab aega 2–3 päeva, seejärel valmistatakse 15 päeva.
