Meditsiinilise kaabli kokkupanek

Toote TAOTLEJA

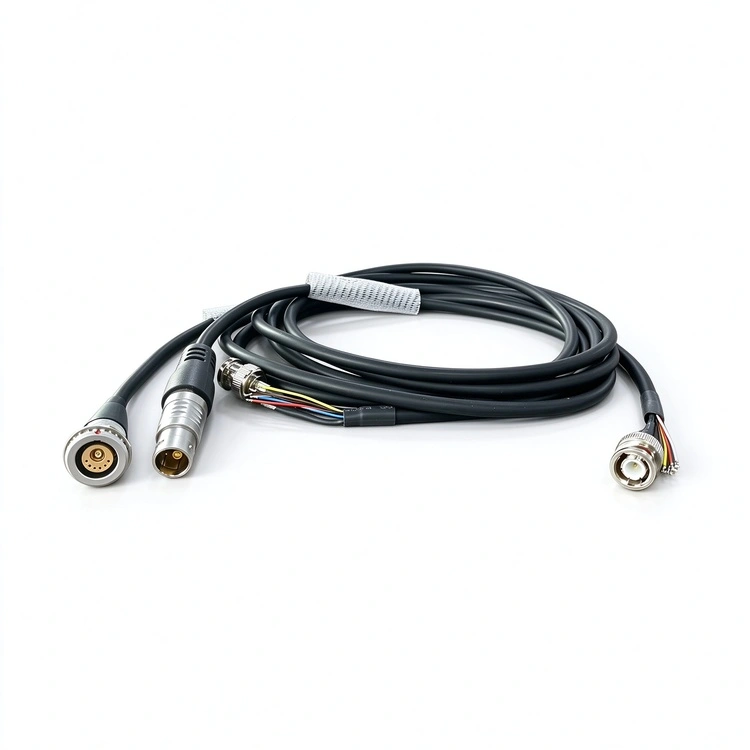

Endoskoopia:

Medical Endoscope Cable Assembly on Reunioni spetsiaalne ühenduslahendus endoskoopilise pildistamise ja kirurgiliste instrumentide jaoks, mis on loodud vastama minimaalselt invasiivsete protseduuride rangetele nõuetele. See kaablikoost ühendab ülipaindlikud suure tsükliga juhtmed meditsiiniliste pistikute ja ülevormimisega, et luua usaldusväärne ja vastupidav liides endoskoobi kaamerapea ja pilditöötlussüsteemi vahel.

Kaabli konstruktsioon sisaldab suure ahela arvuga juhte, millel on täpne impedantsi juhtimine, et säilitada signaali terviklikkus kõrglahutusega videoedastuseks (4K ja rohkem), samas kui välimine ümbris on valmistatud bioühilduvatest, steriliseeritavatest materjalidest. Koost sisaldab integreeritud tõmbevabastus- ja paindepiiravaid elemente, mis kaitsevad kaabli õrnu sisemisi struktuure korduvate käsitsemis- ja steriliseerimistsüklite ajal.

Peamised rakendusväljad

GI endoskoopia – gastroskoobid, kolonoskoobid ja duodenoskoobid.

Artroskoopia – ortopeediliste operatsioonide liigese visualiseerimine.

Laparoskoopia – kõhu- ja vaagnapiirkonna diagnostilised ja kirurgilised protseduurid.

ENT endoskoopia – siinuse ja kõri visualiseerimine.

Uroloogia – tsüstoskoopia ja ureteroskoopia.

Neuroendoskoopia – aju ja vatsakeste visualiseerimine.

Veterinaarendoskoopia – diagnostiline ja kirurgiline endoskoopia loomameditsiinis.

Raadiosageduslik plasmakirurgia süsteem:

Suurendame kõrgepinge tihvtide ja madalpinge kontaktide vahet, lisame vaheseinu ja eraldame kõrgepinge kontaktid madalpinge kontaktidest vaheseintega, et rahuldada kliendi 2000 V kõrgepinge nõuet.

Arvestades kulumaterjalide üldist maksumust, kasutame plastikust pistikuid. Pistikupesa kest on valmistatud kõrge hooldusvajadusega PSU-st, isolaator on valmistatud PEEK-st, pistikupesa avad on valmistatud 12u kullast tala vasest, mis vastab kliendi nõudele kogu masina 10 000-tsüklilise eluea kohta. Pistik on valmistatud tavalistest materjalidest ja tihvtid on kaetud 1u paksuse kullaga. Maksumus on piisavalt madal, et rahuldada ühekordse kasutuse nõuet.

Peamised rakendusväljad

Arütmia, kasvaja, günekoloogia ja sünnitusabi

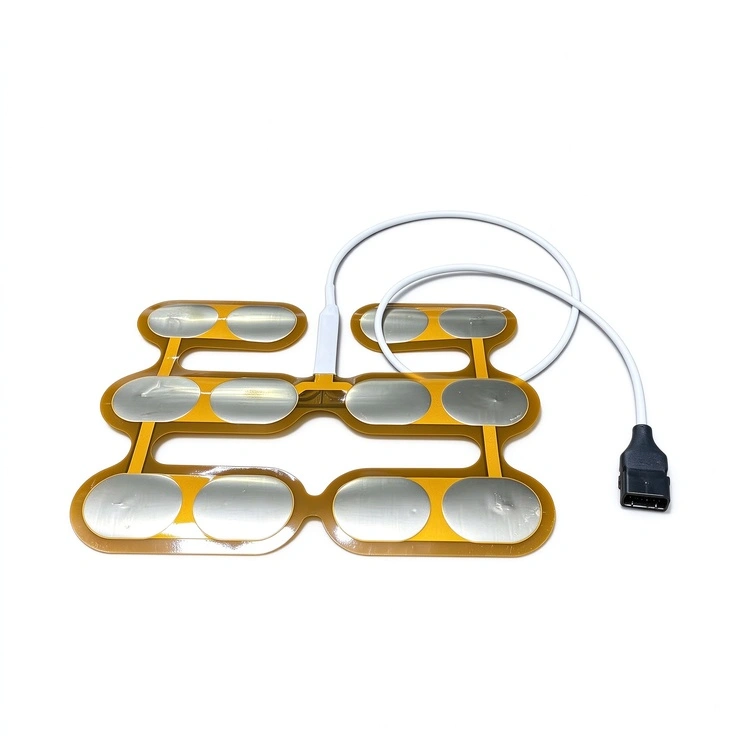

Ühekordselt kasutatav meditsiiniline kaabel：

Ühekordselt kasutatavate meditsiiniseadmete puhul ei ole ühekordselt kasutatavad meditsiinikaablid kaubaks – see on patsiendi ohutuse seisukohalt oluline liides. Reunion ei valmista lihtsalt pistikuid. Keskendume ka ühekordselt kasutatavate meditsiiniliste kaablite projekteerimisele ja tootmisele – mis on konstrueeritud ühekordseks kasutamiseks mõeldud EKG-ks, SpO₂-ks, raadiosagedusliku ablatsioonioperatsiooniks ja patsiendi jälgimiseks, koos valideeritud biosobivuse ja 100% elektrilise testimisega ühiku kohta.

Peamised rakendusväljad

Kõrva-kõrva-kurguhaigus – pea- ja kaelakirurgia, spordimeditsiin + liigesekirurgia, ortopeedia + lülisambakirurgia, näo-lõualuukirurgia

Sertifikaadid ja kvaliteedi tagamine

Korduma kippuvad küsimused (KKK)

Kuidas tagab Reunion 4K videosignaali terviklikkuse painduvates kaablikoostudes?

4K videoedastus nõuab täpset impedantsi juhtimist ja varjestust. Reunion saavutab selle järgmiselt:

Kontrollitud impedants – säilitame 75 Ω (ühe otsaga) või 100 Ω (diferentsiaal) impedantsi juhtide hoolika geomeetria ja dielektriku valiku abil.

Mitmekihiline varjestus – foolium + punutud varjestus tagab >95% katvuse, et vältida signaali halvenemist EMI-st.

Diferentsiaalpaaride konstruktsioon – diferentsiaaledastust nõudvate 4K signaalide puhul kasutame keerdpaarkonstruktsiooni koos kontrollitud pikkuse sobitamisega.

100% TDR-testimine – iga koostu impedantsi järjepidevuse ja signaali terviklikkuse suhtes testitakse.

Meie kaablikomplektid on loodud vastama meditsiinikaamerasüsteemide originaalseadmete tootjate poolt HD- ja 4K-signaali nõuetele.

Mis on kohandatud meditsiinikaablite komplekti tüüpiline tarneaeg ja milline minimaalne tellimus kehtib?

Prototüübi näidised – 10–15 päeva (1–10 komplekti).

Piloottootmine – 17-20 päeva (50-100 komplekti).

Tootmistellimused – 25-30 nädalat (100+ komplekti).

Kohandatud kaablikomplektide minimaalne tellimus on tavaliselt 10 tükki standardkonstruktsioonide puhul (standardne mantelmaterjal, standardsed pistikud). Komplekssete sõlmede puhul, millel on kohandatud ühendustööriistad või spetsiaalsed materjalid, võib minimaalne tellimus olla suurem; Soovitame kulude ja teostusaja optimeerimiseks arutada oma nõudeid meie insenerimeeskonnaga.
