Kokkutulekarendab ühenduslahendusi rakendustele, mis nõuavad töökindlaid elektriühendusi, mugavat tööd ja kompaktset integreerimist. TheB-seeria metallist push-pull pistikon ümmargune pistik, mis on konstrueeritud ümber push-pull iselukustuva mehhanismi, mis aitab seadmete tootjatel luua turvalisi ühendusi, lihtsustades samal ajal tavapärast paaritamist ja lahtiühendamist tööstuses, mõõteriistades, meditsiinis ja muudes elektroonilistes rakendustes.

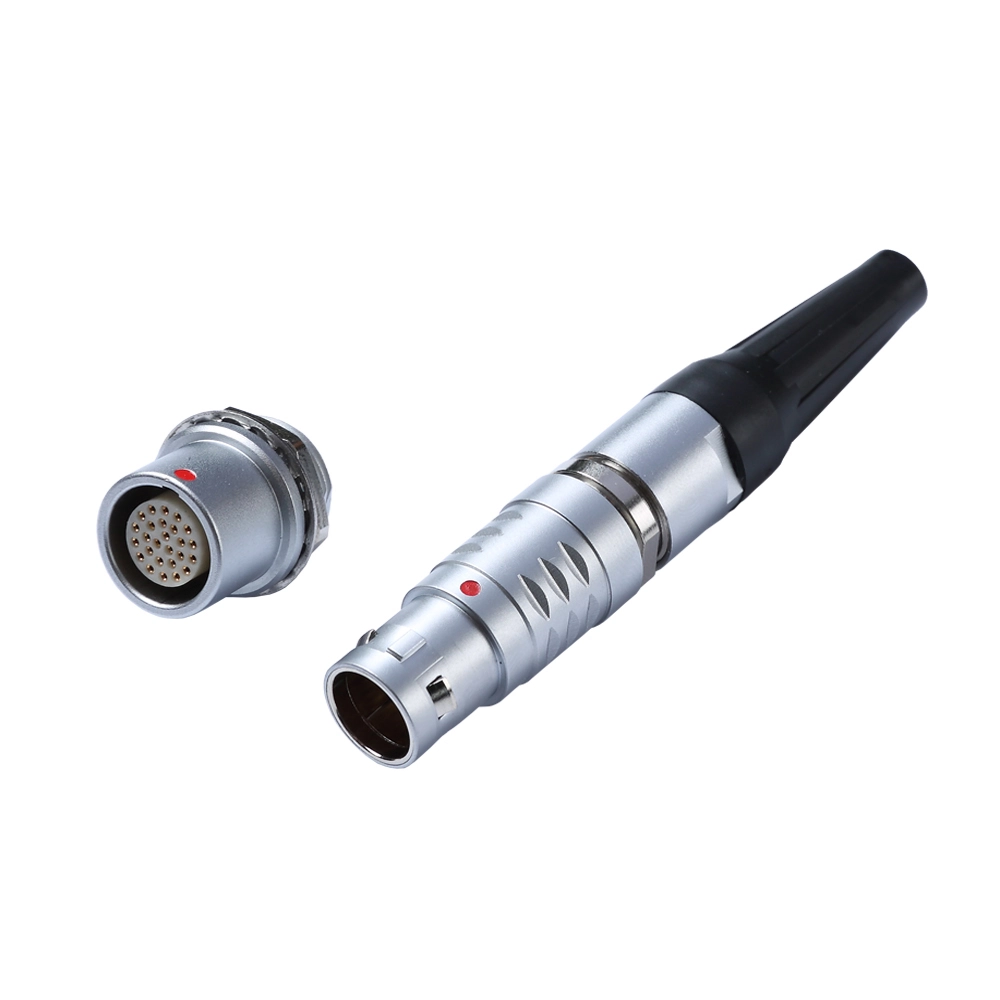

A B-seeria metallist push-pull Connector ühendab endas metallist ümmarguse korpuse lükatava lukustusmehhanismiga, et toetada kiireid ja turvalisi elektriühendusi. Olenevalt valitud konfiguratsioonist võib see konnektoripere mahutada mitut kontakti paigutust, erinevaid paigaldusstiile ning joote-, pressimis- või trükkplaadi otsmisvõimalusi. Nende omaduste tõttu tasub kaaluda seadmete puhul, mis nõuavad korduvat ühendamist, ruumisäästlikku paigaldust ja usaldusväärset signaali- või jõuülekannet. Selles artiklis selgitatakse, kuidas konnektor töötab, selle peamisi disainieeliseid, rakendusstsenaariume, valikukriteeriume ja kvaliteedikaalutlusi. Samuti kirjeldatakse tehnilist teavet, mida ostjad peaksid enne uue kujunduse või asendusprojekti jaoks pistiku täpsustamist Reunioniga kinnitama.
A B-seeria metallist push-pull pistik on ümmargune elektriline pistik, mis kasutab tõuke-tõmbe-iselukustusmehhanismi, et ühendada ja lahti ühendada omavahel ühendatud komponente. Erinevalt tavalistest keermestatud pistikutest, mis nõuavad tavaliselt pöörlevat pingutamist, võimaldab push-pull disain kasutajatel luua ühenduse, sisestades pistiku selle ühilduvasse pistikupessa. Lukustusmehhanism lülitub sisse, kui pistik on õigesti ühendatud, ja vabastatakse määratud tõmbetegevuse kaudu.
Metallkorpus tagab tugeva mehaanilise liidese ja võib kaasa aidata elektromagnetilisele ühilduvusele, kui pistiku varjestuskonstruktsioon on seadmesse õigesti integreeritud. Olenevalt konfiguratsioonist võib pistik toetada elektrisignaali edastamist, toiteedastust või vooluahela nõuete kombinatsiooni.
Kokkutuleki B-seeria tooteteave hõlmab mitut pistiku suurust ja konfiguratsiooni. Saadaolevad valikud võivad hõlmata sirgeid või nurga all olevaid konstruktsioone, erinevaid kontaktide paigutusi ja alternatiivseid lõpetamisviise. Ostjad peaksid tutvuma kehtiva toote joonise ja spetsifikatsiooniga, et kontrollida valitud mudeli täpseid omadusi.
Üksikasjaliku tooteteabe saamiseks külastage Reunion B-seeria metallist tõukeühenduse lehte.
Tõmbe-tõmbemehhanism on loodud selleks, et muuta elektriühenduse toimingud lihtsaks, ilma liidese turvalisust ohverdamata. Selle toimimist saab mõista kolmes etapis.
See tööpõhimõte on eriti kasulik seadmete puhul, mis nõuavad sagedast ühenduste muutmist, juurdepääsu hooldusele või kasutamist kitsastes ruumides. See võib vähendada aega, mis kulub korduvale pistikute käsitsemisele, võrreldes ühendussüsteemidega, mis nõuavad mitut pingutamist.
Siiski ei tohiks lukustusmehhanismi käsitleda õige paigalduse asendajana. Kaabli pinge, konnektori vale joondamine, kokkusobimatud osad ja ebaõige käsitsemine võivad ühenduse jõudlust siiski kahjustada. Kasutajad peaksid järgima tootja juhiseid ühendamise, vabastamise ja kaabli haldamise kohta.
Isesulguv disain toetab kiiret paaritumist ja tahtlikku vabastamist. See on kasulik, kui operaatorid peavad regulaarselt ühendama või lahti ühendama elektriahelaid ilma ühendusmutrit korduvalt keeramata.
Metallkest tagab vastupidava pistikustruktuuri ja suudab toetada varjestuse järjepidevust sobivalt kavandatud süsteemides. Tõhus elektromagnetiliste häirete kaitse sõltub kogu ühendusest, sealhulgas kesta kontaktist, kaabli varjestusest, maandusest ja paigalduskvaliteedist.
Erinevate seadmete konstruktsioonide jaoks on vaja erinevat arvu elektriahelaid. B-seeria perekond sisaldab mitut kontakti konfiguratsiooni, mis võimaldab inseneridel hinnata valikuid vastavalt signaalide arvule, võimsusnõuetele, saadaolevale ruumile ja juhtmestiku arhitektuurile. Valitud mudeli puhul tuleb kontrollida täpset kontaktide arvu ja nende elektrilisi nimiväärtusi.
Olenevalt toote konfiguratsioonist võivad lõpetamisvalikud hõlmata järgmist:
Enne pistiku täpsustamist tuleks hinnata koos kontakti stiili, juhtme suurust, montaažitööriistu ja paigaldusruumi.
Võtmefunktsioonid aitavad suunata pistiku õigesse asendisse. See võib vähendada vale joondamise ohtu ja parandada koostu järjepidevust, eriti kui seadmel on mitu sarnast pistikut.
B-seeria metallist push-pull Connectorit võib kaaluda seadmete puhul, mis saavad kasu kompaktsest ringikujulisest liidesest ja mugavast ühenduse käsitsemisest. Tegelik sobivus sõltub valitud mudeli elektrilistest, mehaanilistest ja keskkonnanõuetest.
Meditsiiniliste, ohutuskriitiliste või muude reguleeritud rakenduste puhul peab pistik vastama kogu seadme konstruktsiooni nõuetele. Pistiku üldine tootekirjeldus ei kinnita iseseisvalt vastavust igale rakendusespetsiifilisele standardile.
Pistiku valimine ainult välimuse või kesta suuruse järgi võib põhjustada ühilduvusprobleeme. Insenerid ja ostumeeskonnad peaksid enne tellimuse esitamist hindama kõiki elektrilisi ja mehaanilisi nõudeid.
Tehke kindlaks, kui palju toite- ja signaaliahelaid seadmed vajavad. Võtke arvesse kavandatud juhtmestiku arhitektuuri ja kontrollige, kas valitud sisestus toetab nõutavat kontaktide paigutust. Ärge eeldage, et sarnaste välismõõtmetega pistikutel on identne sisemine paigutus.
Pistiku täpse konfiguratsiooni jaoks kontrollige nimivoolu ja tööpinget. Need väärtused võivad erineda sõltuvalt kontakti läbimõõdust, kontaktide arvust, juhtme suurusest, temperatuurist ja töötingimustest. Ühe mudeli maksimaalset reitingut ei tohiks kunagi rakendada automaatselt kogu seeriale.
Valige joote-, press- või PCB-otsad vastavalt seadmete projekteerimisele ja tootmisprotsessile. Kinnitage vajalikud tööriistad, kaabli spetsifikatsioonid, PCB paigutus ja saadaolev koosteruum.
Kontrollige pistiku ja pistiku osade numbreid, korpuse mõõtmeid, paneeli väljalõiget, paigalduskorraldust ja kaabli läbimõõtu. Asendusprojektide puhul võrrelge olemasoleva pistiku jooniseid ja kontaktide paigutust, selle asemel, et tugineda ainult toote nimele.
Vaadake üle töötemperatuur, niiskus, vibratsioon, mehaaniline löök, kokkupuude korrosiooniga ja sissepääsukaitse. Valige kavandatavale keskkonnale sobiv kaitsetase ja veenduge, et kogu kokkupandud ühendus vastab nõuetele.
Järgmises tabelis on kokku võetud peamised tegurid, mida tuleb arvestada B-seeria pistiku hindamisel uue seadme disaini jaoks.
| Valikutegur | Mida kontrollida | Miks see on oluline |
|---|---|---|
| Kontaktide arv | Elektrikontaktide arv ja paigutus | Tagab, et pistik toetab vajalikke vooluringe |
| Elektrihinnangud | Nimivool, tööpinge ja kontaktide andmed | Aitab vältida elektrilist ülepinget ja ebasobivaid töötingimusi |
| Lõpetamise tüüp | Joote-, pressimis- või PCB konfiguratsioon | Määrab juhtmestiku meetodi, tööriistad ja koostenõuded |
| Pistiku orientatsioon | Võimaluse korral sirge või nurga all | Aitab mahutada kaablite marsruutimist ja paigaldusruumi |
| Lukustamine ja joondamine | Ühilduvad vastasosad ja võtmete paigutus | Vähendab vale paaritumise ja tahtmatu lahtiühendamise riske |
| Keskkonnakaitse | IP reiting, temperatuur, niiskus, vibratsioon ja korrosioonitingimused | Toetab usaldusväärset töötamist ettenähtud keskkonnas |
| Nõuded teenindusele | Eeldatav paaritumissagedus ja juurdepääs hooldusele | Aitab kindlaks teha, kas konnektor sobib töövooga |
See tabel on valiku kontrollnimekiri, mitte ametliku toote andmelehe asendaja. Täpse osanumbri saamiseks kontrollige kõiki kriitilisi väärtusi kehtivast tehnilisest dokumentatsioonist.
Õige paigaldamine aitab säilitada konnektori jõudlust kogu seadme kasutusaja jooksul. Isegi hästi läbimõeldud pistik võib enneaegselt ebaõnnestuda, kui see on valesti kokku pandud või kui see puutub kokku tingimustes, mis jäävad väljapoole selle nimipiire.
Puhastusmeetodid ja määrdeained, kui need on lubatud, peaksid järgima tootja juhiseid. Heakskiitmata kemikaalid või abrasiivsed tööriistad võivad kahjustada kontaktplaati, isolatsiooni või tihenduskomponente.
OEM-projektide ja korduvate tootmistellimuste puhul tuleks pistiku kvaliteeti hinnata dokumenteeritud nõuete, mitte ainult üldiste väidete alusel. Struktureeritud hindamine võib aidata ostumeeskondadel tarnijaid võrrelda ja vähendada integratsiooniriske.
Enne pistiku kinnitamist kaaluge järgmisi punkte.
Kokkutuleki B-seeria tooteleht annab lähtepunkti toodete hindamiseks. Kriitiliste disainiotsuste tegemiseks peaksid ostjad hankima praegused mudelispetsiifilised spetsifikatsioonid ja kinnitama, et pakutud konfiguratsioon vastab nende nõuetele.
Selle peamiseks eeliseks on push-pull iselukustuva töö ja metallist ümmarguse ühenduskonstruktsiooni kombinatsioon. See disain võib lihtsustada korduvat paaritamist ja lahtiühendamist, toetades samal ajal turvalisi ühendusi ühilduvates seadmetes.
Olenevalt valitud mudelist võivad valikud hõlmata joote-, pressimis- ja PCB-kontakte. Ostjad peaksid täpse osanumbri jaoks kinnitama saadaoleva sulgemisstiili ja koostenõudeid.
See võib sobida ühilduvate meditsiini- ja diagnostikaseadmetega, kui selle elektrilised, mehaanilised, puhastus- ja keskkonnanõuded vastavad rakendusele. Täielik seadme tootja peab enne kasutamist kontrollima kõiki asjakohaseid regulatiivseid ja ohutusnõudeid.
Ei. Keskkonnakaitse sõltub pistiku konstruktsioonist ja konfiguratsioonist. Ostjad peaksid kontrollima märgitud IP-reitingut ja seda, kas see kehtib ühendatud koostu, ühendamata pistiku või mõne muu kindlaksmääratud seisundi kohta. Ärge eeldage, et metallkorpus üksi tagab veekindla kaitse.
Esitage nõutav kontaktide arv, elektriarvud, pistikute ja pistikupesade tüübid, otsmisviis, kaabli mõõtmed, paigaldusnõuded, töökeskkond ja hinnanguline tellimiskogus. Olemasolev osanumber, joonis või näidis võib samuti aidata tarnijal ühilduvust hinnata.
A B-seeria metallist push-pull pistik võib olla praktiline valik seadmete jaoks, mis nõuavad mugavat ühenduse käsitsemist, turvalist iselukustumist ja kompaktset ringikujulist elektriliidest. Õige konfiguratsioon sõltub kontaktide arvust, voolu- ja pingeväärtustest, lõpetamismeetodist, mehaanilisest ühilduvusest ja keskkonnanõuetest. Kontrollides üksikasjalikke spetsifikatsioone ja valideerides pistiku ettenähtud varustuses, saavad insenerid ja ostumeeskonnad teha kindlamaid hankimisotsuseid. Tutvuge Reunioni B-seeria metallist push-pull Connectoriga, et vaadata saadaolevat tooteteavet. Kui plaanite uut disaini, olemasoleva pistiku väljavahetamist või komponentide hankimist mahutootmiseks,võtke meiega ühendustet arutada oma tehnilisi nõudeid, kinnitada ühilduvaid konfiguratsioone ja küsida oma rakenduse jaoks toote üksikasju.
-
