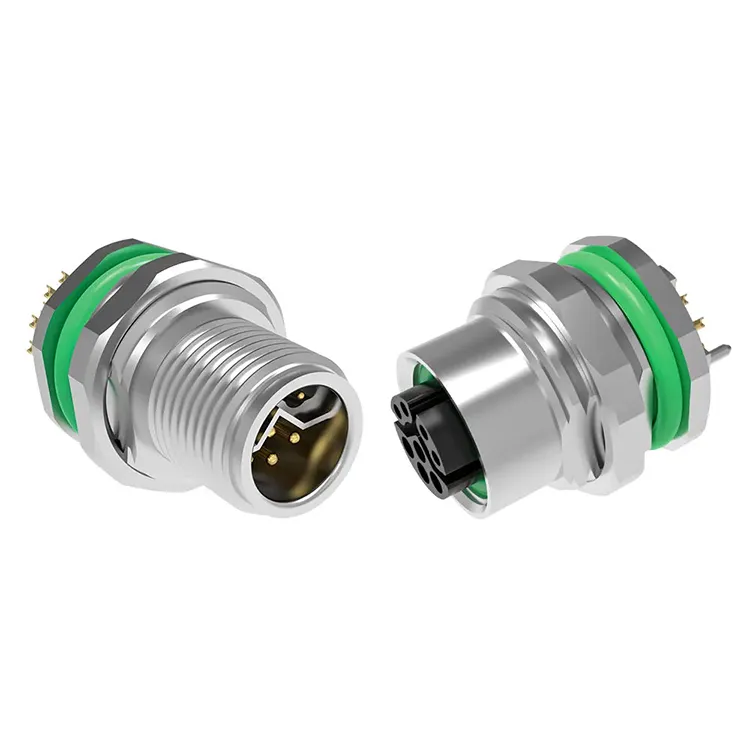

KokkutulekpakubM12 seeria tööstuslik pistikmitmekülgse ühenduslahendusena tehase automatiseerimiseks, andurite, täiturmehhanismide, väljasiinisüsteemide, tööstusliku Etherneti ja toitejaotuse jaoks. 2–17 kontaktiga konfiguratsioonid, mitmed kodeerimisvõimalused, IP67 kaitse ning varjestus- ja kaablikomplektide valikud on pistikuperekond mõeldud nõudlikesse tööstuskeskkondadesse, kus stabiilsed elektrilised ja mehaanilised ühendused on hädavajalikud.
M12 pistik on midagi enamat kui kompaktne ümmargune pistik. Selle standardiseeritud keermestatud liides, kodeerimissüsteem, keskkonnakaitse ja laiad elektrilised konfiguratsioonid muudavad selle kaasaegsete automaatikaseadmete jaoks oluliseks ühendustehnoloogiaks. M12-seeria saab toetada rakendusi alates anduritest ja IO-Linki seadmetest kuni PROFIBUSi, DeviceNeti, CANopeni, tööstusliku Etherneti, servosüsteemide ja alalisvoolu toitejaotusteni. Selles juhendis selgitatakse peamisi spetsifikatsioone, kodeerimisvalikuid, rakendusstsenaariume, valikutegureid ja kvaliteedikaalutlusi, mida insenerid ja ostumeeskonnad peaksid M12 tööstusliku pistiku valimisel hindama.
Sisukord
Miks kasutatakse M12 pistikut tööstusautomaatikas laialdaselt?
Millised on M12 tööstusliku pistiku peamised spetsifikatsioonid?
Kuidas M12 kodeerimisvalikud erinevad?
Kus M12 tööstuslikke pistikuid tavaliselt kasutatakse?
Kuidas valida õige M12 pistik?
Milliseid kvaliteeditegureid peaksid ostjad kontrollima?
Korduma kippuvad küsimused tööstuslike M12 pistikute kohta
Miks kasutatakse M12 pistikut tööstusautomaatikas laialdaselt?
Tööstusseadmed vajavad ühendusi, mis jäävad stabiilseks vaatamata vibratsioonile, niiskusele, temperatuurimuutustele, tolmule ja sagedasele hooldusele. M12-vorming vastab neile nõuetele kompaktse ringikujulise disaini ja keermestatud ühendusmehhanismiga.
Automatiseerimisinseneride jaoks on selle üks peamisi eeliseid paindlikkus. Erinevad M12 kodeerimiskonfiguratsioonid on loodud erinevate elektri- ja sidefunktsioonide jaoks, aidates vältida ühildumatuid ühendusi. Seetõttu saab pistiku integreerida anduritesse, täiturmehhanismidesse, juhtkilpidesse, väliseadmetesse, mootoritesse, Etherneti võrkudesse ja muudesse tööstusseadmetesse.
Kokkutuleki toote spetsifikatsioonid näitavad, et selle M12-seeria on konstrueeritud vastavalt asjakohastele DIN EN 61076-2-101/109/111 standarditele ja võib paaritamisel saavutada IP67 kaitse. Tootevalik sisaldab ka varjestatud ja varjestamata konfiguratsioone, pakkudes võimalusi erinevate elektromagnetilise ühilduvuse nõuetega rakenduste jaoks.
Tööstuskasutajate jaoks võib see standardsete mõõtmete, kodeerimisvalikute, keskkonnakaitse ja rakenduste paindlikkuse kombinatsioon lihtsustada juhtmestiku projekteerimist ja hooldust.
Millised on M12 tööstusliku pistiku peamised spetsifikatsioonid?
Pistiku valimine ainult selle füüsilise suuruse järgi võib põhjustada sobimatu ühenduse. Enne ostmist tuleks kaaluda elektrilisi hinnanguid, kodeerimist, kontaktide arvu, varjestust, keskkonnakaitset ja lõpetamismeetodit.
| Parameeter | Tüüpiline M12-seeria valik/funktsioon | Rakenduse kaalumine |
|---|---|---|
| Pin Count | 2–17 kontakti sõltuvalt koodist | Valige vastavalt toite- ja signaalinõuetele |
| Praegune reiting | Sõltuvalt koodist umbes 0,5–16 A | Tähtis andurite, täiturmehhanismide, mootorite ja toiteahelate jaoks |
| Pinge reiting | Sõltuvalt konfiguratsioonist umbes 30–630 V | Peab vastama seadme tööpingele |
| Kaitse reiting | IP67 paaritumisel | Sobib paljudesse tolmustesse, märgadesse ja pesukeskkondadesse |
| Kontaktmaterjal | Kullatud messing | Toetab stabiilset elektrilist kontakti ja korrosioonikindlust |
| Isolaator | PA66 | Tagab pistiku sees elektriisolatsiooni |
| Kontakti takistus | ≤3mΩ määratud vahemiku jaoks | Väiksem takistus aitab säilitada elektritõhusust |
| Temperatuurivahemik | -25°C kuni +85°C | Kontrollige tegelikku töökeskkonda |
| Varjestus | Varjestatud ja varjestamata versioonid | Varjestus võib olla oluline elektriliselt mürarikkas keskkonnas |
| Keskkonnanõuete järgimine | RoHS-iga ühilduvad materjalid | Kasulik keskkonnanõuetele vastavate projektide puhul |
Täpne hinnang sõltub alati valitud kodeeringust ja konfiguratsioonist. Näiteks on tootja avaldatud spetsifikatsioonides loetletud S-koodi ja L-koodi versioonide jaoks suuremad vooluvõimalused kui mitme signaalile orienteeritud konfiguratsiooni puhul. Seetõttu tuleks pistiku kood valida koos elektrinõuetega, mitte käsitleda seda teisejärgulise detailina.
Kuidas M12 kodeerimisvalikud erinevad?
M12 kodeerimine on tööstusliku pistiku valimisel üks olulisemaid tegureid. Erinevate elektriliste või sidefunktsioonide jaoks on ette nähtud erinevad võtmed.
- A-kood:Tavaliselt kasutatakse andurite, täiturmehhanismide, IO-Linki seadmete ja alalisvoolu signaalirakenduste jaoks. Konfiguratsioonid võivad olla vahemikus 2 kuni 17 kontakti.
- B-kood:Tavaliselt seostatakse PROFIBUSi, DeviceNeti ja muude väljasiini rakendustega.
- C-kood:Mõeldud vahelduvvoolu rakenduste jaoks ja saadaval mitme kontaktiga.
- D-kood:Kasutatakse tööstuslike Etherneti rakenduste jaoks, näiteks 100 Mbps võrguühenduste jaoks.
- X-kood:Mõeldud suurema kiirusega Etherneti rakenduste jaoks ja kasutab tavaliselt 8-kontaktilist konfiguratsiooni.
- S-kood:Mõeldud suurema vooluga vahelduvvoolu ja servoga seotud rakenduste jaoks.
- L-kood:Mõeldud alalisvoolu jaotamiseks ja suurema voolu nõuete jaoks.
Kodeerimissüsteem aitab vähendada ühildumatute vooluahelate ühendamise võimalust. Enne komponendi viimistlemist peaksid insenerid kinnitama seadme tootja määratud pistiku koodi, tihvtide paigutust, pinget, voolu ja ühendusliidest.
Kus M12 tööstuslikke pistikuid tavaliselt kasutatakse?
M12 pistikute kompaktne kuju ja keskkonnakaitse muudavad need sobivaks paljude tööstuslike ühenduspunktide jaoks.
Tehase automatiseerimine
M12 pistikuid kasutatakse sageli lähedusandurite, fotoelektriliste andurite, täiturmehhanismide, I/O moodulite ja juhtseadmete ühendamiseks. Nende standardiseeritud liides võib masina juhtmeid ja hooldust lihtsustada.
Tööstuslik Ethernet
Tööstuslike võrguühenduste jaoks saab kasutada D-koodi ja X-koodi konfiguratsioone. Automatiseeritud tootmisliinides on töökindlad Etherneti ühendused olulised väliseadmete, kontrollerite, lülitite ja muude võrguseadmete vaheliseks suhtluseks.
Robootika ja liikumissüsteemid
Robotiseadmed võivad liitmikud vibratsiooni ja korduva liikumise eest kokku puutuda. Keermestatud ühendussüsteem tagab mehaanilise ühenduse, mis on ette nähtud tavalistes töötingimustes juhusliku lõdvenemise vastu.
Välis- ja pesemisseadmed
Nõuetekohaselt ühendatud IP67 reitinguga saab sobivaid M12 konfiguratsioone kasutada keskkondades, kus seadmed võivad kokku puutuda veega, tolmuga või tavapäraste puhastusprotsessidega. Õige paigaldus ja tihendamine on määratud kaitsetaseme saavutamiseks hädavajalikud.
Toitejaotus
S-koodi ja L-koodi valikud laiendavad M12 platvormi väikese võimsusega signaalidest kaugemale. Olenevalt valitud konfiguratsioonist võib seeria toetada suurema vooluga vahelduv- või alalisvooluühendusi tööstusseadmete jaoks.
Kuidas valida õige M12 pistik?
Süstemaatiline valikuprotsess võib aidata vältida ühilduvusprobleeme ja tarbetuid asenduskulusid. Enne tellimuse esitamist hinnake järgmisi tegureid:
- Tuvastage rakendus:Tehke kindlaks, kas ühendus on mõeldud andurite, andmeside, toite, mootorite või segafunktsioonide jaoks.
- Kinnitage kodeering:Valige A, B, C, D, X, S, L või mõni muu sobiv konfiguratsioon, mis põhineb seadme liidesel.
- Kontrollige nööpnõela nõudeid:Veenduge, et kontaktide arv oleks kõigi vajalike toite- ja signaaliahelate jaoks piisav.
- Kontrollige elektrilisi nimiväärtusi:Võrrelge pistiku pinge ja voolu nimiväärtusi tegelike süsteeminõuetega.
- Hinnake keskkonnatingimusi:Võtke arvesse vett, tolmu, kemikaale, vibratsiooni, temperatuuri ja kokkupuudet välistingimustega.
- Määrake varjestusnõuded:Kaaluda võib varjestatud versioone, kus elektromagnetilised häired võivad signaali terviklikkust mõjutada.
- Valige lõpetamine:Olenevalt seadme struktuurist võivad valikud hõlmata joote-, kastmis-, press- või lendava juhtmega otsmeid.
- Kinnitage kaabli nõuded:Kaabli materjal, pikkus, painduvus, painderaadius ja pistiku suund peaksid sobima paigalduskeskkonnaga.
Projektide puhul, mis hõlmavad mitut tüüpi pistikut, on kasulik koostada ka ühendusgraafik, mis näitab seadet, pistiku koodi, kontaktide arvu, elektrifunktsiooni, kaabli spetsifikatsiooni ja sidumisliidest. See annab praktilise viite hanke- ja tootmismeeskondadele.
Milliseid kvaliteeditegureid peaksid ostjad kontrollima?
Tööstusliku pistiku kvaliteet on tihedalt seotud ühenduse pikaajalise stabiilsusega. Toode võib väliselt sarnane välja näha, kuid sellel on olulisi erinevusi kontaktmaterjalides, plaadistuses, tihenduses, koostu järjepidevuses ja elektrilises kontrollis.
Kokkutulek väidab, et selle M12 seeria kasutab kullatud messingkontakte, PA66 isolaatoreid ja kontakttakistust, mis ei ületa 3 mΩ. Tootja kirjeldab ka iga seadme 100% elektrilist testimist ja partiitaseme IP67 keelekümbluskontrolli. Selle avaldatud kvaliteediteabe loetelus on lisaks loetletud ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 ja RoHS-i vastavus selle kvaliteedi- ja vastavusraamistikus.
Hankemeeskondade jaoks on järgmised kvaliteedikontrolli punktid eriti kasulikud.
- Materjali ja plaadistuse spetsifikatsioonid
- Kontakttakistus ja isolatsiooni jõudlus
- IP-kaitse kontrollimine
- Nõuded mehaanilisele paaritustsüklile
- Varjestuse jõudlus, kui see on asjakohane
- Elektrilise testimise protseduurid
- Partii jälgitavuse ja kontrolli dokumentatsioon
- Kaabli montaaži ja otsaku järjepidevus
Need tegurid annavad tööstusliku pistiku hindamiseks täielikuma aluse kui üksi ühikuhind. OEM- ja mahuprojektide puhul võivad hanke koguväärtust mõjutada ka inseneritugi, kohandamisvõimalus, tootmise jälgitavus ja tarne järjepidevus.
Korduma kippuvad küsimused tööstuslike M12 pistikute kohta
Mis on M12-seeria tööstuslik pistik?
M12-seeria tööstuslik pistik on kompaktne ümmargune pistik nominaalse 12 mm keermestatud liidesega. Seda kasutatakse laialdaselt tööstuslike andurite, täiturmehhanismide, automaatikaseadmete, sidevõrkude ja toiteühenduste jaoks. Erinevad kodeerimis- ja viigukonfiguratsioonid võimaldavad sama üldist pistikuplatvormi teenindada erinevaid rakendusi.
Kas M12 pistik on veekindel?
Sobivad M12 konfiguratsioonid võivad saavutada IP67 kaitse, kui need on korralikult ühendatud. See tähendab, et määratletud toode suudab kindlaksmääratud katsetingimustes pakkuda kaitset tolmu sissetungimise ja ajutise vette kastmise eest. Tegelik jõudlus sõltub õigest ühendamisest, tihenduskomponentidest, paigaldusest ja toote konfiguratsioonist.
Mis vahe on A-koodi ja D-koodi M12 pistikutel?
A-koodi M12 pistikuid kasutatakse tavaliselt andurite, täiturmehhanismide, IO-Linki ja üldiste signaali- või alalisvoolurakenduste jaoks, samas kui D-koodi versioonid on mõeldud peamiselt tööstuslike Etherneti rakenduste jaoks. Kodeerimine hoiab ära vale tüüpi pistiku juhusliku ühendamise.
Kas M12 pistikud võivad kanda nii toidet kui andmeid?
Jah, olenevalt konfiguratsioonist. Teatud A-koodi korraldused võivad kombineerida toite- ja signaalifunktsioone, samas kui suuremat võimsust ja eraldi andmesidet vajavad rakendused võivad kasutada oma vastavate vooluahelate jaoks erinevaid M12 koode.
Kuidas valida oma masinale õiget M12-pistikut?
Alustage seadme liidesega ja tuvastage vajalik kodeerimine, kontaktide arv, pinge, vool, sideprotokoll, varjestus, kaitsereiting, kaabli tüüp ja lõpetamisviis. Kui pistik on asenduskomponent, on soovitatav sobitada ka originaalosa number või seadme joonis.
Järeldus
M12 seeria tööstuslik pistik pakub standardiseeritud ja kohandatavat ühenduslahendust kaasaegsetele automaatikasüsteemidele. Selle kodeerimisvalikute, tihvtide konfiguratsioonide, elektriliste hinnangute, varjestusvalikute ja IP67-kaitsega valik võimaldab toetada kõike alates anduritest ja IO-Linki seadmetest kuni tööstusliku Etherneti ja suurema voolutugevusega rakendusteni. Originaalseadmete tootjate, süsteemiintegraatorite ja tööstusseadmete tootjate jaoks on pistiku valimine vastavalt täielikele elektri- ja keskkonnaspetsifikatsioonidele usaldusväärse välitöö tagamiseks hädavajalik. Kui vajate abi oma rakenduse jaoks sobiva konfiguratsiooni, kohandatud kaablikomplekti või mahulahenduse valimisel,võtke meiega ühendustet arutada oma nõudeid Reunioni inseneri- ja tootmismeeskonnaga.
