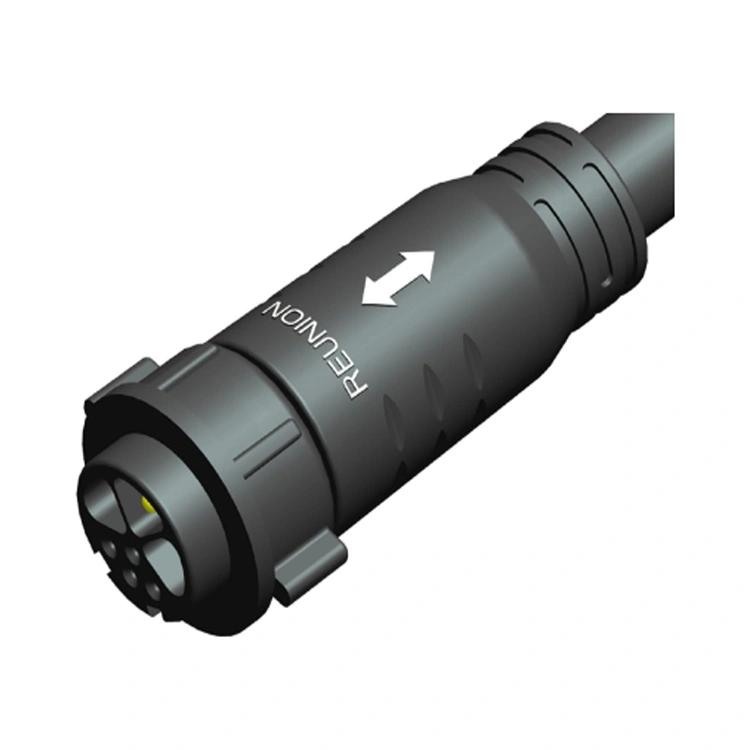

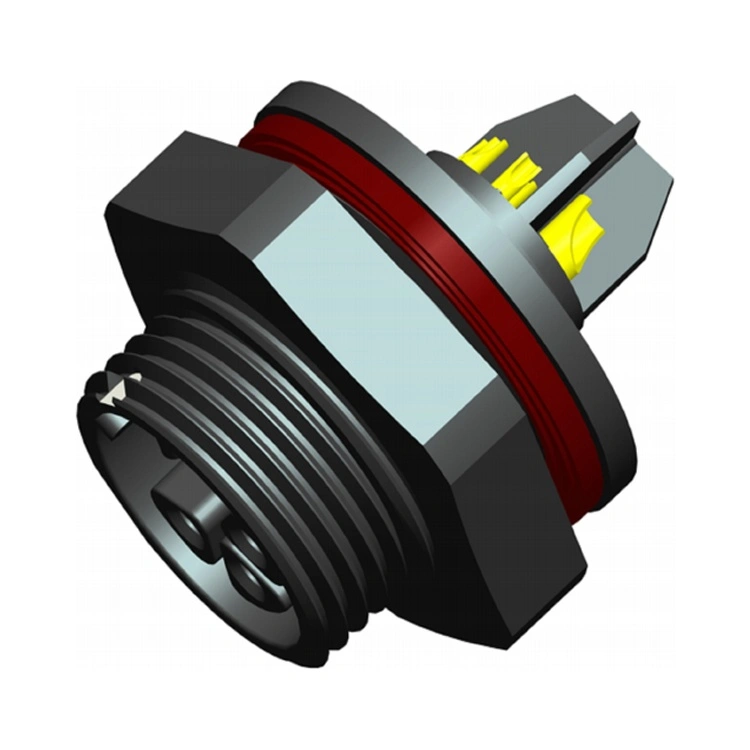

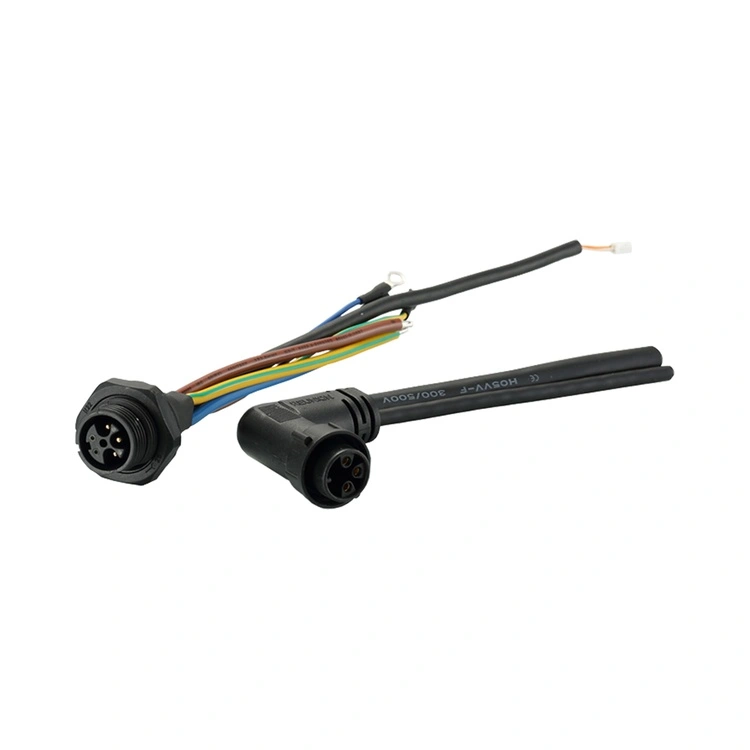

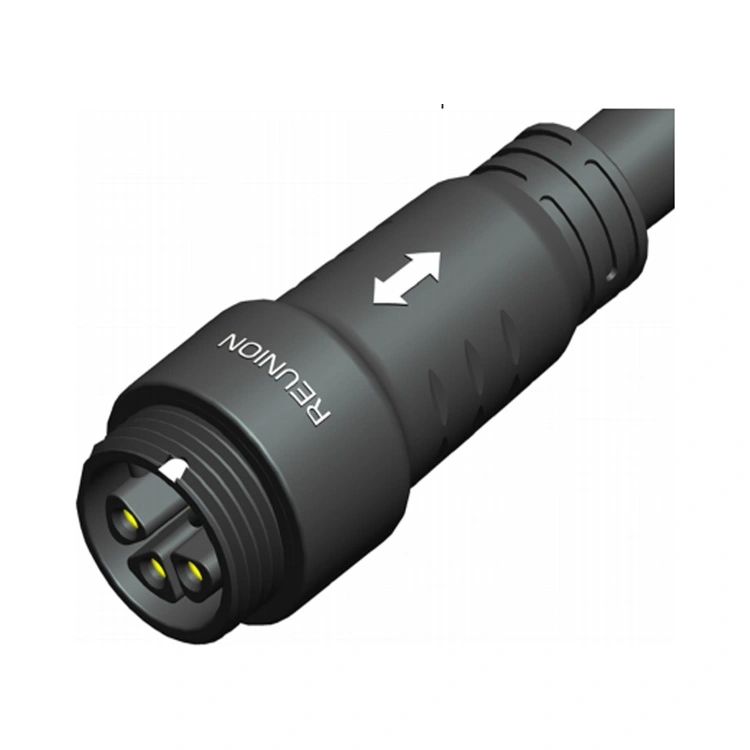

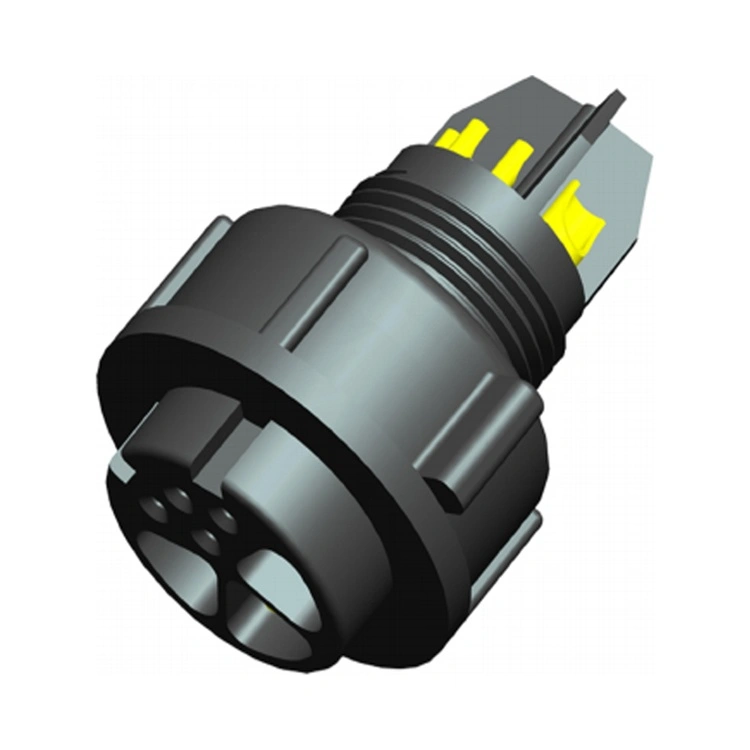

M-seeria toite- ja signaalihübriidkonnektor on Reunioni integreeritud ühenduslahendus rakendustele, mis nõuavad nii toite- kui ka andmeedastust ühes kompaktses korpuses. See pistik ühendab M-seeria tugeva keskkonnakaitse ja keermestatud lukustusmehhanismi hübriidse toitesignaali kontaktikonfiguratsioonidega, mis välistab vajaduse eraldi toite- ja signaalikaablite järele.
Toitekontaktid on loodud turvaliste, madala takistusega ühenduste jaoks kuni 14 AWG traatmõõturitega, samas kui signaalikontaktid on varjestatud ja paigutatud nii, et ülekõla oleks minimaalne. Reunion toodab M-seeriat vertikaalselt integreeritud protsessi kaudu – alates täppistöötlusest kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni. Kompaktseid tööstusseadmeid, robootikat või automatiseeritud süsteeme projekteerivatele inseneridele pakub see pistik usaldusväärse ja tõhusa lahenduse, mis vähendab juhtmestiku keerukust ja paneeli ruumivajadust.
| Funktsioon | Kasu |
| Toide ja signaal ühes konnektoris | Ühendab toiteedastuse (kuni 22A) ja signaaliedastuse ühes liideses – vähendab paneeli ruumi, kaablite arvu ja paigaldusaega. |
| IP67 keskkonnakaitse | Tolmukindel ja kaitstud ajutise sukeldumise eest – usaldusväärne tööstus-, pesu- ja väliskeskkonnas. |
| Keermestatud lukustusmehhanism | Vibratsioonikindel paaritus – hoiab ära juhusliku lahtiühendamise kõrge vibratsiooniga rakendustes. |
| Mitu toitesignaali konfiguratsiooni | 1M seeria 2+4Pin, 7Pin ja 9Pin 2M-seeria 3+2, 3+4kontaktiga ja 9kontaktiga – kohandub erinevate toite- ja signaalinõuetega. |
| Kullatud kontaktid | Madal kontaktikindlus ja korrosioonikaitse – säilitab jõudluse sadade paaritustsüklite jooksul. |
| -40°C kuni +105°C Töötamine | Lai temperatuurivahemik hõlmab äärmuslikke tööstus- ja välistingimusi. |
| Paindlikud lõpetamisvalikud | Joote-, dip-jootmine ja PCB – kohandub erinevate montaažimeetoditega. |
| Parameeter | 1M seeria | 2M seeria |
| Kontakti konfiguratsioonid | 2 + 4 tihvti, 7 tihvti, 8 tihvti | 3+2 tihvti, 3+4 tihvti, 9 tihvti |
| Võimsusvool | 12A | 22A |
| Toitepinge | 250V | 800V |
| Signaali vool | 6A | 9A |
| Signaali pinge | Kuni 50 V AC/DC | |
| Isolatsioonitakistus | ≥2000MΩ | ≥2000MΩ |
| Paaritumistsüklid | ≥1000 korda | ≥1000 korda |
| Töötemperatuur | -40°C ~ +105°C | -40°C ~ +105°C |
| Kaitse reiting | IP67 (paaritud seisund) | IP67 (paaritud seisund) |
| Korpuse materjal | PA6 | PA6 |
| Kontaktmaterjal | Kullatud vasesulam | Kullatud vasesulam |
M-seeria toite- ja signaalihübriidpistikut kasutatakse erinevates tööstusharudes, kus kombineeritud toitesignaali ühenduvus lihtsustab seadmete projekteerimist ja vähendab paigaldamise keerukust.
Robootika – mootori võimsus + kodeerija tagasiside, õlavarre otsa tööriistade võimsus + anduri signaalid.
Tööstusautomaatika – täiturmehhanismi võimsus + asendi tagasiside, klapi juhtimine + oleku jälgimine.
Meditsiiniseadmed – pumba võimsus + vooluanduri signaalid, diagnostikaseadmete võimsus + andmed.
LED-valgustus – suure võimsusega LED-draiverid + DALI/DMX-juhtsignaalid.
Tööstuslikud andurid – anduri toide + IO-Link side.
Autode tootmine – koosteliini seadmete toide + juhtsignaalid.
Taastuvenergia – päikesejälgija võimsus + asukoha tagasiside.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – kehtib M-seeria jaoks, mida kasutatakse diagnostika- või seireseadmetes. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni M-seeria tootmisliin töötab range protsessikontrolli all. IP67 tihendust kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja kontrolliaruanded.

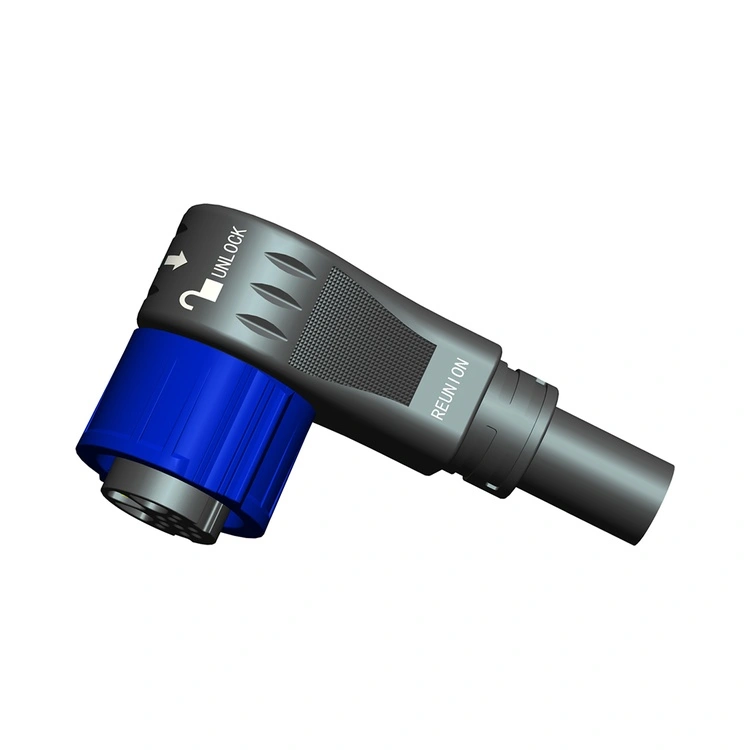

Mõlemad pistikud ühendavad toite ja signaali ühes liideses, kuid need teenindavad erinevaid rakendusvajadusi:
| Aspekt | M-seeria hübriid | X-seeria hübriid |
| Lukustusmehhanism | Keermestatud lukustussüsteem | Kiire pöörlemise lukustussüsteem |
| Tihendamine | IP67 (standardne) | IP67 (standardne) |
| Võimsuse reiting | Kuni 22A | Kuni 30A |
| Kesta suurus | 1M, 2M seeriad | 1X, 3X seeriad |
| Esmane rakendus | Tööstuslik, robootika, LED valgustus, | Testimisseadmed, robootika, aku, energia, LED-ekraan |
