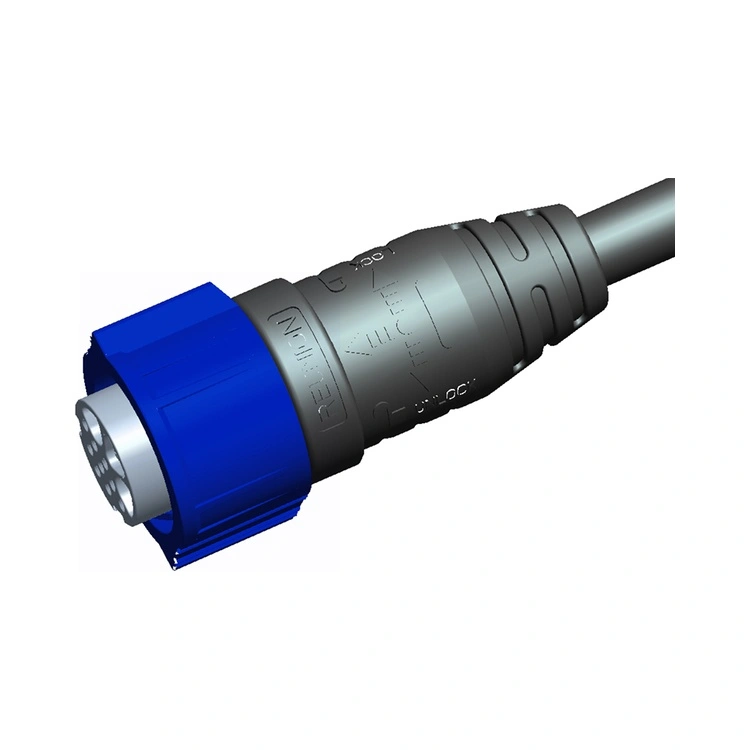

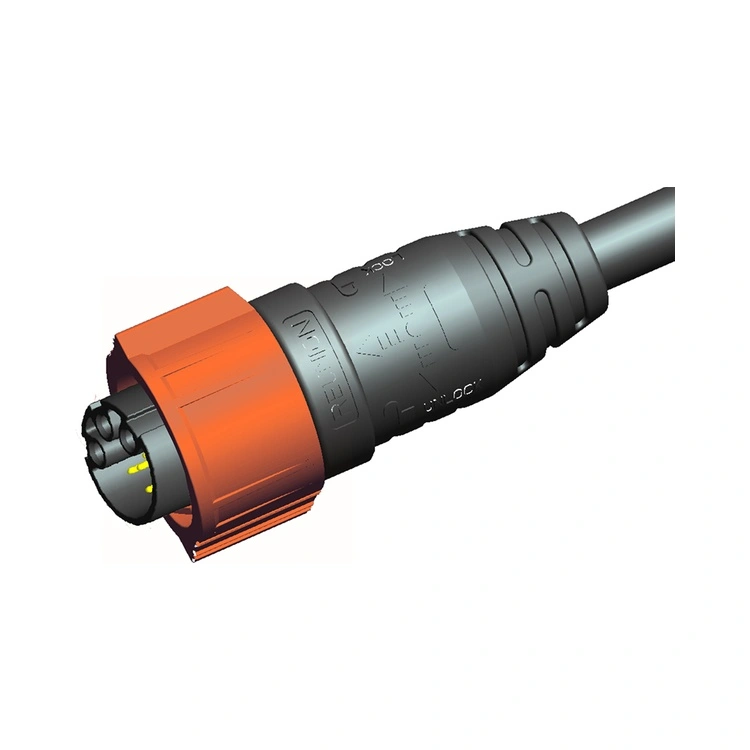

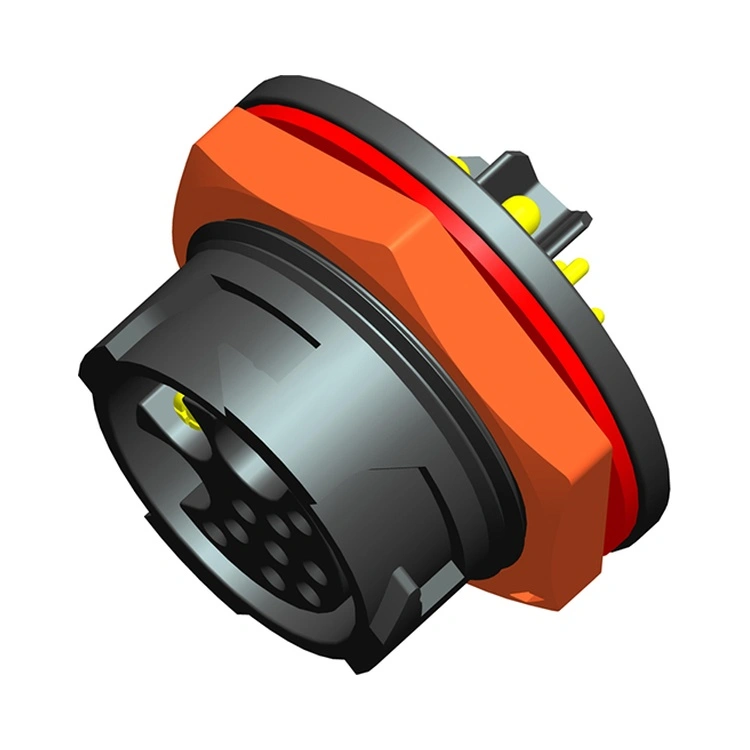

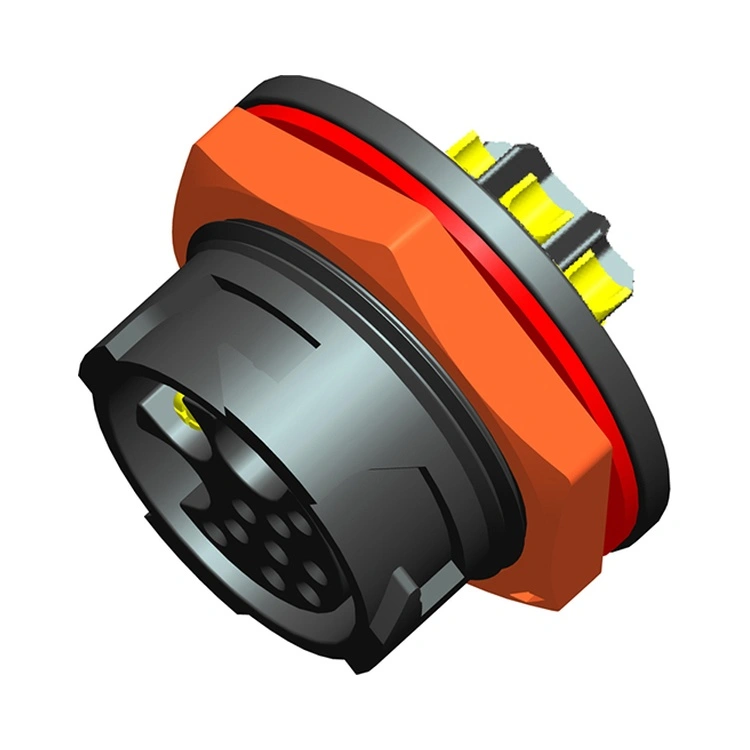

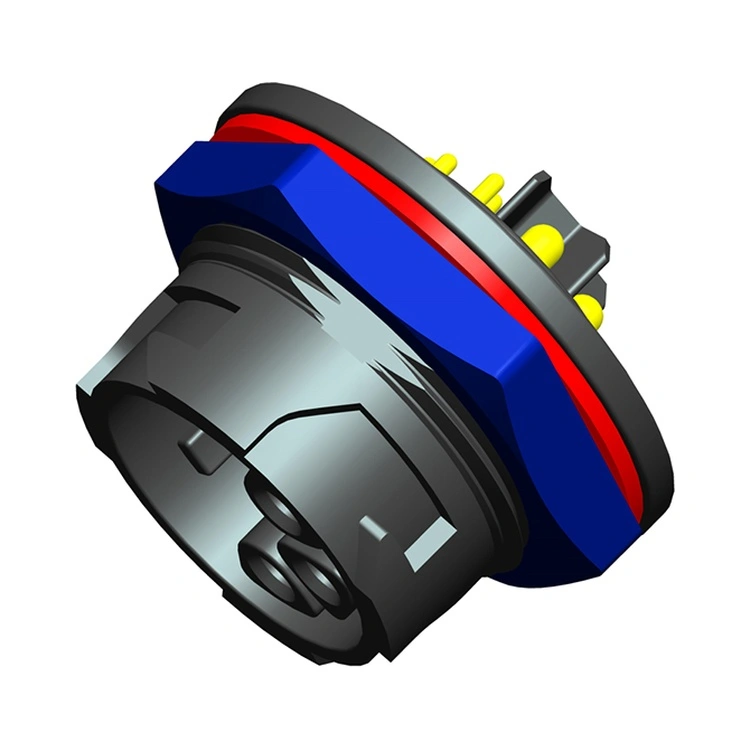

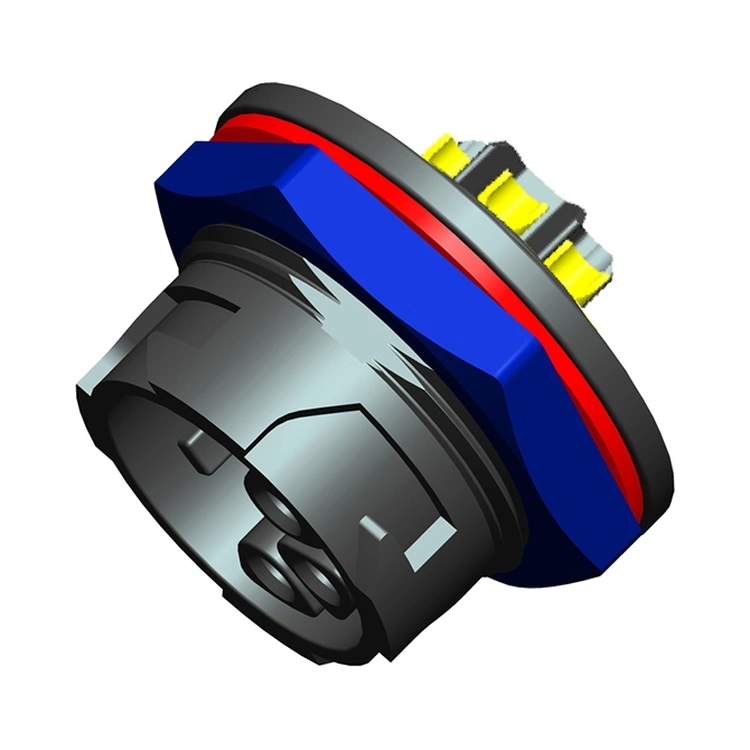

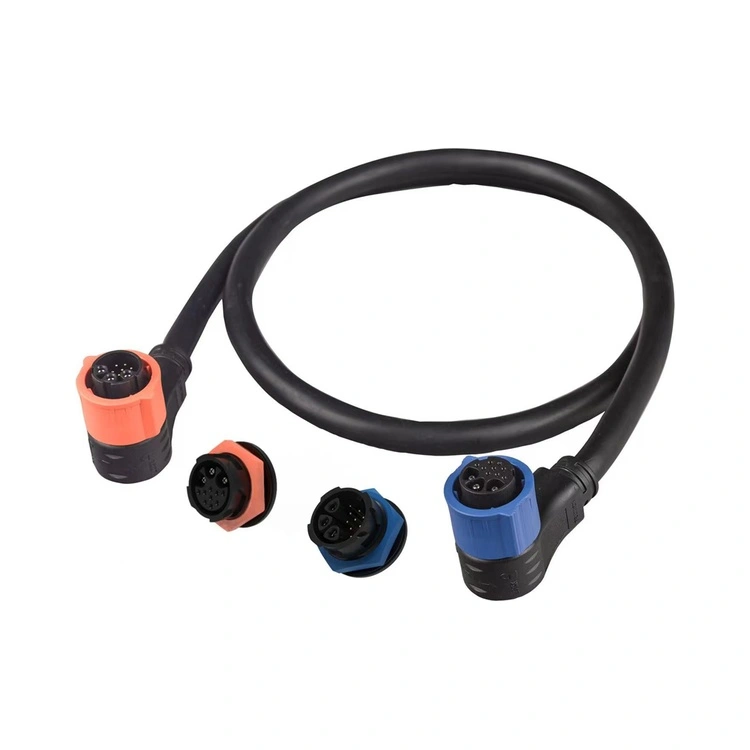

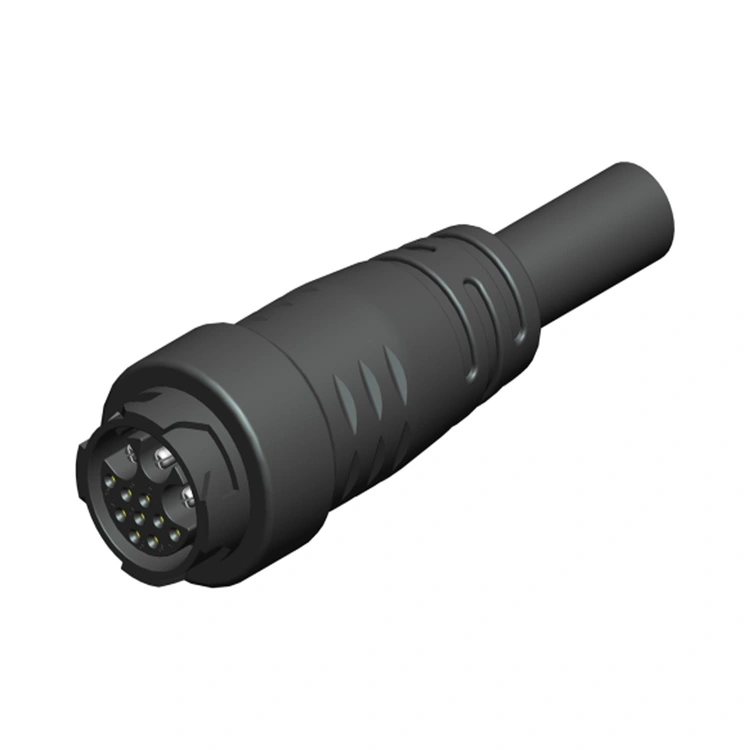

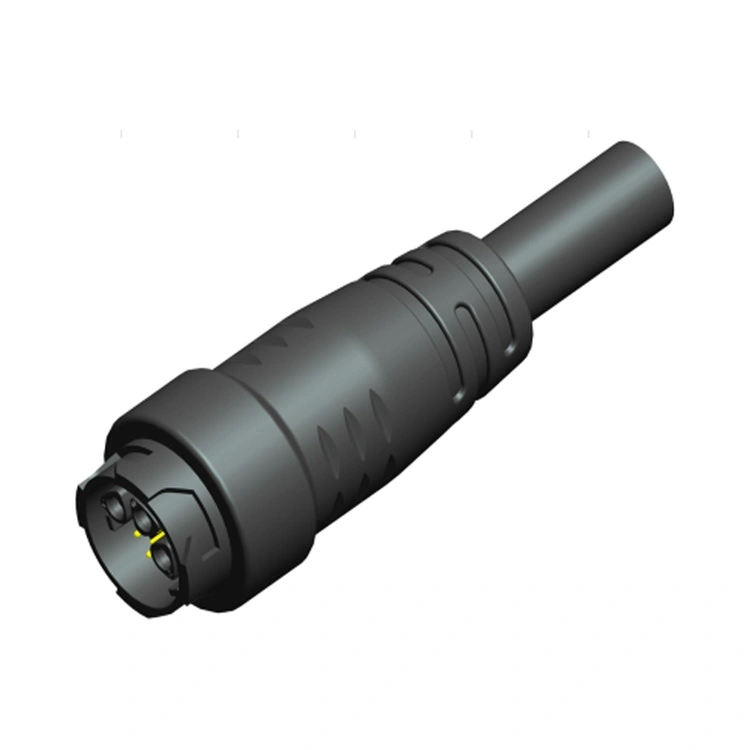

X-seeria toite- ja signaalihübriidkonnektor on Reunioni uuenduslik ühenduslahendus, mis ühendab toiteedastuse ja signaaliedastuse ühes ruumisäästlikus korpuses. See pistik vastab seadmete tootjate kasvavale nõudlusele, et vähendada paneeli ruumi, kaablite arvu ja paigaldamise keerukust, integreerides ühte liidesesse mitu ühendustüüpi.
Toitekontaktid on loodud turvaliste ja madala takistusega ühenduste jaoks, samas kui signaalikontaktid on varjestatud ja paigutatud nii, et ülekõla oleks minimaalne. Reunion toodab X-seeriat vertikaalselt integreeritud protsessi kaudu – alates täppistöötlusest ja survevalust kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni. Inseneridele, kes projekteerivad täiustatud tööstusseadmeid, akut, energiat, ebike'i, LED-i või robootikat, pakub see pistik usaldusväärse ja tõhusa lahenduse, mis lihtsustab juhtmestikku ja vähendab süsteemi üldist jalajälge.
| Funktsioon | Kasu |
| Toide ja signaal ühes konnektoris | Ühendab toiteedastuse (kuni 30 A) ja signaaliedastuse ühes liideses – vähendab paneeli ruumi ja kaablite arvu. |
| Kiire pöörlemise lukustussüsteem | Kiire, ühe käega ühendamine koos kuuldava lukukinnitusega – vähendab paigaldus- ja hooldusaega. |
| IP67 keskkonnakaitse | Tolmukindel ja kaitstud ajutise sukeldumise eest – töökindel tööstus- ja välistingimustes kasutamiseks. |

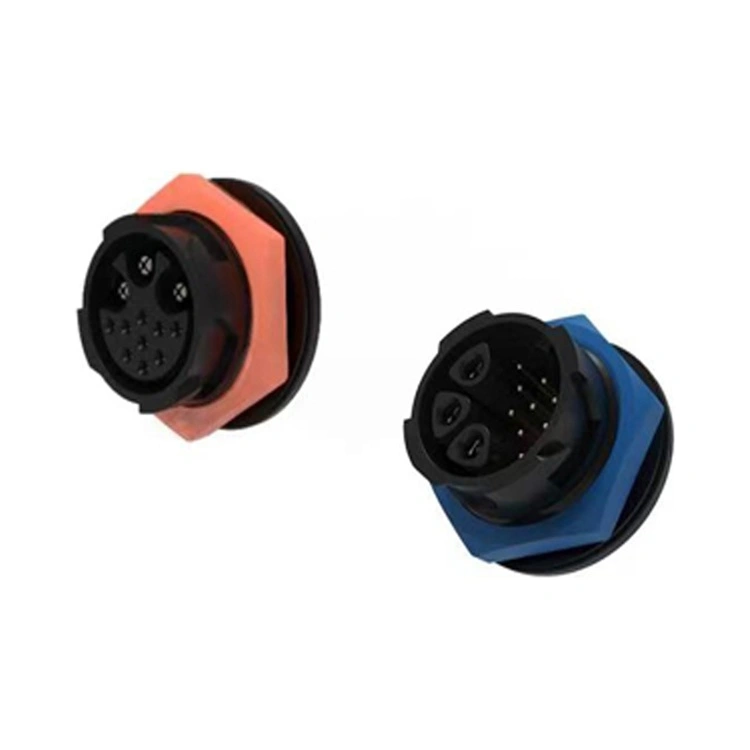

| Mitu toitesignaali konfiguratsiooni | 1X seeria: 2+4 kontakti 3X seeria: 3+9 kontakti — kohandub erinevate toite- ja signaalinõuetega. |
| Plastikust korpus | Nailonmaterjal — UL94-V0, korrosioonikindel, kulumiskindel |
| Kullatud kontaktid | Madal kontaktikindlus ja korrosioonikaitse – säilitab jõudluse sadade paaritustsüklite jooksul. |
| -40°C kuni +105°C Töötamine | Lai temperatuurivahemik hõlmab äärmuslikke tööstus- ja välistingimusi. |
| Parameeter | Spetsifikatsioon |
| Kontakti konfiguratsioonid | 3 võimsust + 9 signaali |
| Toitekontakti vool | Kuni 30A kontakti kohta |
| Toitepinge | Kuni 300V AC/DC |
| Signaali kontaktvool | Kuni 5A kontakti kohta |
| Signaali pinge | Kuni 30V DC |
| Kontakti takistus | ≤5 mΩ |
| Isolatsioonitakistus | ≥2000MΩ |
| Dielektriline vastupidavus | 1500V AC 1 minut |
| Paaritumistsüklid | ≥1000 korda |
| Töötemperatuur | -40°C ~ +105°C |
| Kaitse reiting | IP67 (paaritud seisund) |
| Korpuse materjal | PA6+GF must värv |
| Kontaktmaterjal | C54400 ja C3602 kullaga katmine ja katmine |

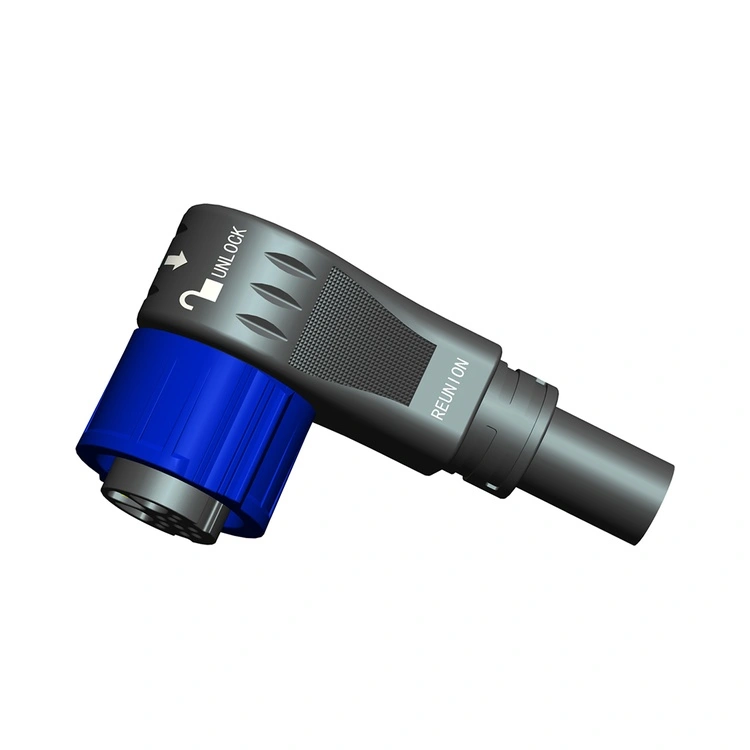

| Kaabli väljumine | Sirge või täisnurkne |
| Aspekt | Reunion X-seeria hübriid | Eraldi toite + signaali pistikud | Premium Euroopa hübriidpistikubrändid |
| Paneeli ruum | Vajalik on üks paneeli väljalõige | Vaja on kahte paneeli väljalõiget | Üks paneeli väljalõige |
| Kaablite arv | Vaja on ühte kaablit | Vaja on kahte kaablit | Üks kaabel |
| Hind | Mahusõbralik hinnakujundus | Madalam komponentide maksumus, kõrgem paigalduskulu | 3-4 korda kõrgem |
| Paigaldusaeg | Vähendatud (üks pistik) | Laiendatud (kaks pistikut) | Vähendatud |
| IP67 tihendus | Standardne | Muutuv | Standardne |
| Kontakti konfiguratsioonid | Mitu võimalust – kõikehõlmav | Kohandatav | Piiratud ulatus |
| Võimsuse reiting | Kuni 30A | Sarnased | Sarnased |
| 100% elektriline testimine | Iga üksus | Proovipõhine | Proovipõhine |
| Jälgitavus | ERP jälgitav | Muutuv | Jah |
| Juhtimisaeg | 12-15 päeva | 4-8 nädalat | 4-8 nädalat |
| Kohandamine | Madal MOQ | Muutuv | Kõrge MOQ |
Kokkutuleku eelised: Saate integreeritud toitesignaali ühenduvuse, väiksema paneeliruumi vajaduse ja lihtsustatud kaablihalduse – seda kõike soodsa hinnaga, ilma Euroopa kaubamärkide kõrgetasemeliste kuludeta.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – kehtib X-seeria jaoks, mida kasutatakse diagnostika- või seireseadmetes. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni X-seeria tootmisliin töötab range protsessikontrolli all. IP67 tihendust kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja kontrolliaruanded.
Peamine eelis onruumi ja kaabli tõhusus. Hübriidpistik:
Vähendab paneeli väljalõikeid– Üks pistik vs. kaks või kolm eraldi pistikut.

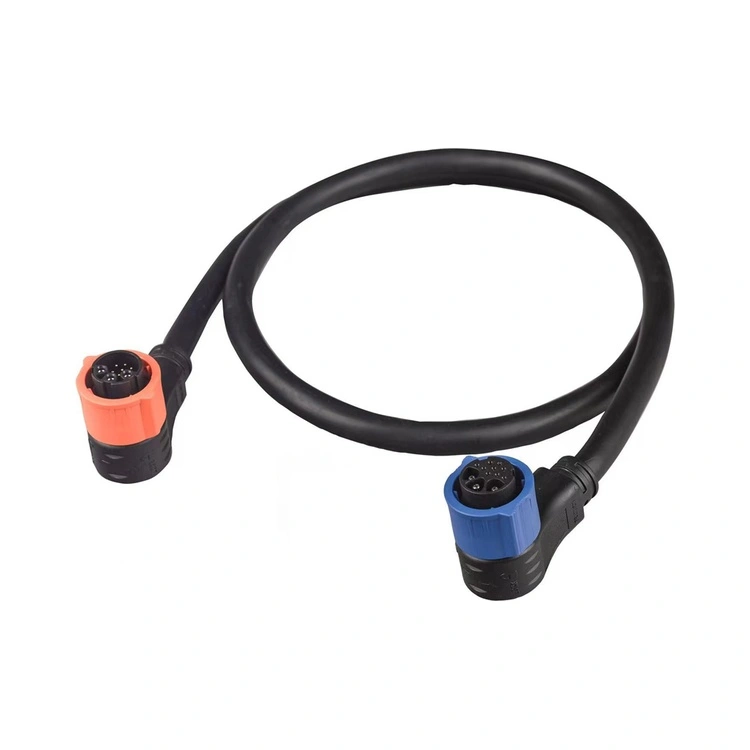

Vähendab kaablite arvu– Üks kaablikomplekt vs. mitu kaablit.
Lihtsustab paigaldamist– Üks paaritusoperatsioon vs. mitu operatsiooni.
Vähendab võimalikke tõrkepunkte– Vähem ühendusi tähendab vähem tõrkepunkte.
Parandab kaablihaldust– Ühte kaablit on lihtsam vedada ja kinnitada.
Piiratud paneeliruumiga seadmete puhul (nt meditsiiniseadmed, robootika või kompaktsed tööstuslikud juhtseadmed) on hübriidpistik sageli hädavajalik.
Reunion soovitab järgmisi paigaldusviise:
Paaritumine– Vajutage tugevalt, kuni kuuldav klõps kinnitab lukustumist.
O-rõnga kontroll– Vahetage O-rõngas välja, kui on näha deformatsiooni, pragusid või kõvenemist.
Kaabli painderaadius- Säilitage miinimum5× kaabli läbimõõt pistiku sisendis.
Orienteerumine– Välis-/pesupaigaldiste puhul suunake kaabli väljapääs allapoole.
