Artikli kokkuvõte:TheS-seeria metallist push-pull pistikühendab endas kompaktse konstruktsiooni, turvalise tõukeluku, täieliku EMC-varjestuse ja paindlikud kontaktide konfiguratsioonid seadmete jaoks, kus ühenduse usaldusväärsus ja piiratud paigaldusruum on olulised. Välja töötanudKokkutulek, seeria on mõeldud meditsiiniseadmetele, katse- ja mõõteriistadele, kantavale tehnoloogiale ja kaasaskantavatele elektroonilistele süsteemidele. Korpuse suurus 0–2, mitu kontakti, enam kui 5000 paaritustsüklit ja temperatuurivahemik kuni -45 °C tagab praktilise tasakaalu miniatuursuse, vastupidavuse ja elektrilise jõudluse vahel.
Sisukord
- Mis on S-seeria metallist push-pull pistik?
- Millised on S-seeria peamised eelised?
- Millised on peamised tehnilised andmed?
- Kus kasutatakse S-seeria metallist push-pull pistikut?
- Kuidas peaksid insenerid valima õige pistiku?
- Kuidas saab S-seeriat kohandada?
- Kuidas taasühinemine toote kvaliteeti kontrollib?
- Korduma kippuvad küsimused

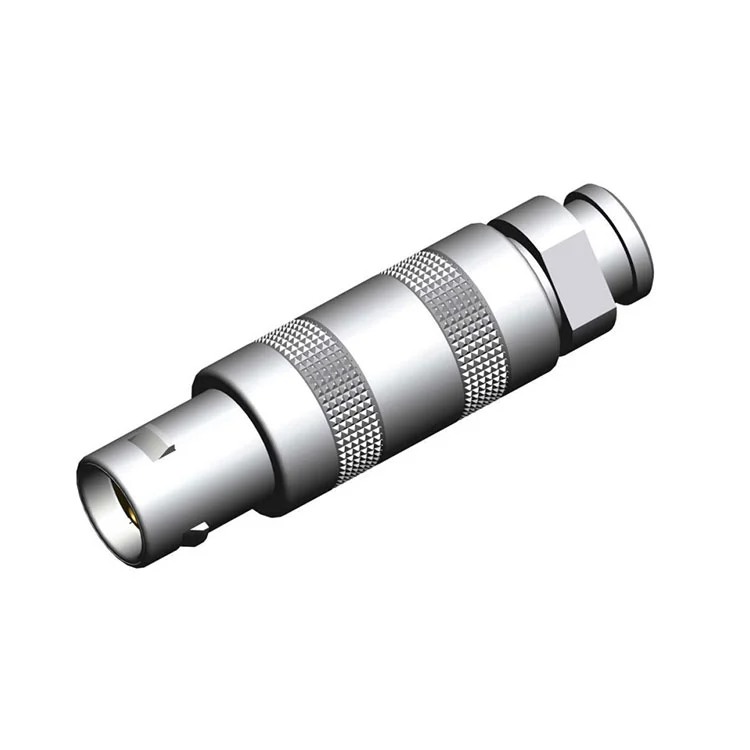

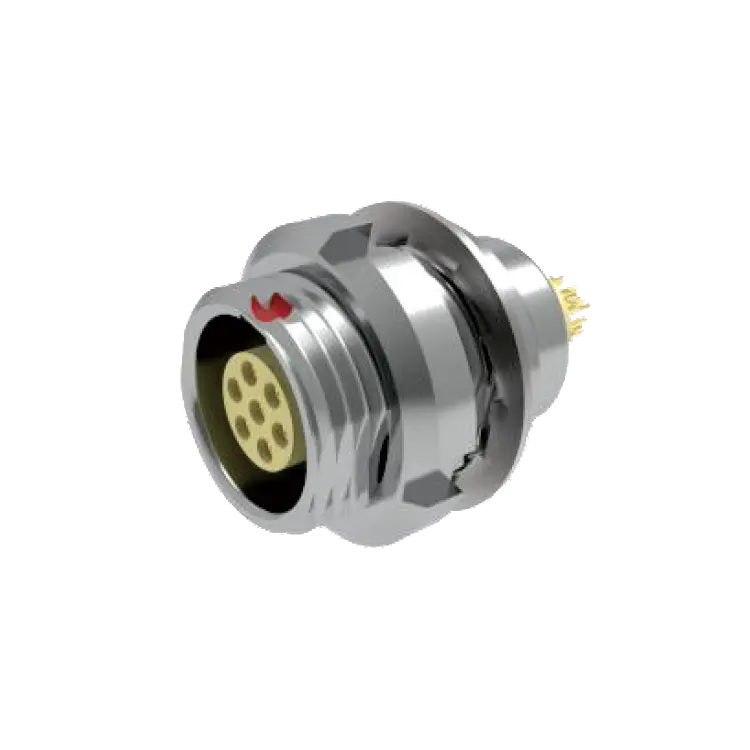

Mis on S-seeria metallist push-pull pistik?
TheS-seeria metallist push-pull pistikon kompaktne ümmargune pistik, mis on välja töötatud rakenduste jaoks, mis nõuavad usaldusväärseid elektriühendusi piiratud paigaldusruumides. Erinevalt tavapärastest keermestatud pistikutest võimaldab selle push-pull iselukustuv mehhanism kiiret ühendamist ja lahtiühendamist, pakkudes samal ajal kombatavat ja kuuldavat tagasisidet, kui ühendus on korralikult ühendatud.
Kokkutulek positsioneerib S-seeria kaasaskantavate ja piiratud ruumiga seadmetele, kus pistiku suurus, mehaaniline töökindlus, varjestus ja kasutuslihtsus mõjutavad süsteemi disaini. Selle metallkonstruktsioon tagab mehaanilise tugevuse ja 360-kraadise elektromagnetilise varjestuse, samas kui selle õhuke profiil aitab minimeerida seadmepaneelist väljaulatuvust.
Seeria on saadaval mitmes suuruses ja kontaktikonfiguratsioonis. Olenevalt konfiguratsioonist saavad insenerid valida joote- või trükkplaadi otsad, mis vastavad erinevatele montaažinõuetele. See paindlikkus muudab pistiku sobivaks nii kompaktsete prototüüpide kui ka mahuliselt toodetud professionaalsete seadmete jaoks.
Millised on S-seeria peamised eelised?
Pistiku valik põhineb harva ühel spetsifikatsioonil. Kaasaskantava elektroonika ja professionaalsete seadmete puhul peavad disainerid tavaliselt tasakaalustama paigaldusruumi, ühenduse turvalisust, signaali terviklikkust, vastupidavust ja tootmisnõudeid. S-seeria käsitleb neid tegureid mitme disainifunktsiooni kaudu.
Kompaktne ja kerge konstruktsioon
Madala profiiliga disain vähendab pistiku korpuse ulatust kaugemale paigalduspinnast. See on eriti väärtuslik käeshoitavate instrumentide ja kompaktse šassii puhul, kus iga millimeeter paneeliruumi on oluline.
Kiire Push-pull lukustus
Isesulguv mehhanism toetab kiiret ühe käega töötamist. Helitav klõps ja kombatav tagasiside aitavad operaatoritel tuvastada edukat sidumist, mis on eriti kasulik, kui pistikud tuleb paigaldada piiratud või visuaalselt piiratud kohtadesse.
360-kraadine EMC varjestus
Täismetallist korpus tagab pideva elektromagnetilise varjestuse ühendusliidese ümber. Avaldatud spetsifikatsioonid näitavad rohkem kui 60 dB sumbumist 100 MHz juures, mistõttu seeria sobib seadmetele, kus elektromagnetilised häired võivad mõjutada tundlikke signaale.
Kõrge paaritumiskindlus
S-seeria on mõeldud korduvaks ühendamiseks ja lahtiühendamiseks ning nende vastupidavus on üle 5000 paaritustsükli. See on oluline katseseadmete, meditsiiniinstrumentide ja kaasaskantavate süsteemide puhul, mida sageli hooldatakse või ümberkonfigureeritakse.
- Madala profiiliga paneelide paigaldus
- Push-pull iselukustuv toiming
- Metallist korpus elektromagnetilise varjestuse jaoks
- Mitmed kesta suurused ja kontaktikonfiguratsioonid
- Rohkem kui 5000 paaritustsüklit
- Töötemperatuuri valikud -45°C kuni +125°C
Millised on peamised tehnilised andmed?
Elektriliste ja mehaaniliste spetsifikatsioonide mõistmine on oluline enne ringikujulise pistiku uude tootesse integreerimist. Järgmised spetsifikatsioonid võtavad kokku S-seeria avaldatud konfiguratsiooni.
| Parameeter | S-seeria spetsifikatsioon |
|---|---|
| Kesta materjal | Messing, standardne |
| Kesta suurused | 0, 1 ja 2 |
| Kontakti valikud | 2 kuni 6 kontakti viidatud konfiguratsioonil; suurema tihedusega valikud võivad olla saadaval |
| Praegune reiting | 5A kuni 15A kontakti kohta, olenevalt kontaktmõõturist |
| Pinge reiting | 200V kuni 500V AC/DC |
| Paaritumistsüklid | Rohkem kui 5000 operatsiooni |
| Temperatuurivahemik | -45°C kuni +125°C |
| EMI varjestus | 360° metallist varjestus; >60 dB sumbumine 100 MHz juures |
| Sissepääsu kaitse | IP50 standard |
| Soola pihustuskindlus | Rohkem kui 72 tundi |
| Kontakti takistus | ≤5 mΩ esialgne |
| Isolatsioonitakistus | ≥5000 MΩ 500 VDC juures |
Enne lõpliku toote kvalifitseerimist tuleks alati kontrollida tegelikke hinnanguid konkreetse konnektori konfiguratsiooni, kontakti suuruse, otsmismeetodi ja kavandatud töötingimuste suhtes.
Kus kasutatakse S-seeria metallist push-pull pistikut?
Kompaktsete mõõtmete, kiire lukustamise, varjestuse ja mehaanilise vastupidavuse kombinatsioon muudab S-seeria sobivaks seadmetele, mis nõuavad sagedast ühendamist, säilitades samal ajal väikese üldise jalajälje.
Meditsiini- ja diagnostikaseadmed
Kaasaskantavad ultrahelisüsteemid, patsiendimonitorid, pulssoksümeetrid, elektrokirurgilised seadmed ja diagnostikariistad saavad kasu kompaktsetest pistikutest, mis jäävad seadme liikumise ja hooldamise ajal turvaliseks. Pistiku töökindlus on eriti oluline siis, kui elektrilised signaalid peavad korduval kasutamisel püsima stabiilsena.
Testimis- ja mõõteseadmed
Pihushoitavad ostsilloskoobid, multimeetrid, loogikaanalüsaatorid, kalibreerimisseadmed ja keskkonnakatseinstrumendid nõuavad sageli kompaktseid väliseid liideseid. Tõmbe-tõmbemehhanism võib lihtsustada sagedast ühenduse muutmist, samas kui metallkest aitab kaitsta tundlikke signaale elektromagnetiliste häirete eest.
Kantav ja kaasaskantav tehnoloogia
Tööstuslikud eksoskeletid, kantavad seiresüsteemid, pea külge kinnitatavad seadmed ja muu kaasaskantav elektroonika võivad seista silmitsi rangete ruumi- ja kaalupiirangutega. Õhuke ümmargune pistik pakub disaineritele veel ühe võimaluse, kui tavapärased suuremad liidesed ei sobi.
Professionaalsed audiovisuaalsed seadmed
Kaasaskantavad salvestid, ülekandekaamerad, juhtmeta saatjad ja nendega seotud professionaalsed seadmed võivad vajada pistikuid, mis taluvad korduvat käsitsemist. Kiirlukustusliides võib parandada põllu kasutatavust ilma pika keermestatud paaritusprotsessita.
Kuidas peaksid insenerid valima õige pistiku?
Pistiku valimine peaks algama seadme tegelike elektriliste, mehaaniliste, keskkonna- ja paigaldusnõuetega, mitte lihtsalt valima väikseima saadaoleva mudeli.
- Määrake kontaktinõue:Tehke kindlaks vajalike toite- ja signaaliahelate arv ning jätke piisavalt ruumi tulevasteks disainimuudatusteks.
- Kontrollige elektrilisi nimiväärtusi:Võrrelge tööpinget ja voolu pistiku nimiväärtustega, võttes arvesse kontaktmõõturit ja temperatuuri.
- Hinnake saadaolevat ruumi:Kinnitage kesta suurus, paneeli väljalõige, pistiku sügavus, kaabli marsruut ja vahe liidese ümber.
- Kaaluge paaritumissagedust:Sageli hooldatavate seadmete puhul eelistage korduvate paaritustsüklite jaoks mõeldud pistikuid.
- Vaadake üle keskkonnatingimused:Temperatuur, vibratsioon, löök, niiskus, korrosioon ja elektromagnetilised häired võivad kõik mõjutada pistiku valikut.
- Määrake lõpetamise meetod:Otsustage, kas joote-, PCB- või kaablisõlme ots sobib kõige paremini tootmisprotsessiga.
OEM-projektide puhul on kasulik hinnata ka pistikut koos kaablikoostu, tagakesta, pingetõmbe, paneeli struktuuri ja juhtmestikuga. See lähenemisviis vähendab integratsiooniprobleeme hilisemates tootmisetappides.
Kuidas saab S-seeriat kohandada?
Erinevad seadmete platvormid nõuavad sageli erinevaid pistikute konfiguratsioone. Reunion pakub kohandamisvõimalusi, mis võimaldavad S-seeriat kohandada konkreetsete mehaaniliste ja kaablite kokkupanemise nõuetega.
| Kohandamise ala | Saadaolevad valikud |
|---|---|
| Kesta viimistlus / värv | Hõbedane, must või valitud RAL värvid |
| Kontaktplaatimine | Kuld, hõbe või tina valikud |
| Kaabli mõõtur | 32AWG kuni 20AWG |
| Jope materjalid | PVC, PUR, silikoon või PTFE |
| Lasermärgistus | Logo, osa number, vöötkood või muu tunnus |
| Pakendamine | Antistaatilised torud, lint ja rull ning kohandatud märgistus |
Kohandatud kaablikomplekte saab tarnida ka valitud pikkuste, gabariidide, varjestuskonfiguratsioonide ja ülevormitud tõmbekinnitussaabastega. See võib hankeid lihtsustada, võimaldades originaalseadmete tootjal hankida pistiku ja paigaldusvalmis kaablikomplekti ühe integreeritud komponendina.
Kuidas taasühinemine toote kvaliteeti kontrollib?
Professionaalsete pistikute puhul on järjepidev tootmine sama oluline kui toote põhidisain. Reunion märgib, et selle tootmisprotsess hõlmab täppistöötlust, pinnatöötlust, kontaktstantsimist ja plaadistamist, sisetükkide vormimist, kokkupanekut, elektrilist testimist, mehaanilist testimist ja pakkimist.
Tootmise kriitilisi mõõtmeid kontrollitakse täppistöötluse ja protsessi jälgimise abil. Valmistooted läbivad elektrilise ja mehaanilise kontrolli, sealhulgas kontakttakistuse, isolatsioonitakistuse, dielektrilise vastupidavuse, järjepidevuse, paaritusjõu ja visuaalse kontrolli.
Vastavalt tooteinfole sisaldab Reunioni kvaliteedisüsteem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL tunnustatud staatust ja RoHS-i vastavust. Ettevõte teatab ka, et S-seeria pistikud läbivad enne tarnimist 100% elektrilise ja mehaanilise testimise.
OEM-ostjate jaoks võib see tootmiskontrolli, testimise, jälgitavuse ja kohandamise toe kombinatsioon olla väärtuslik, kui konnektori jõudlus mõjutab otseselt valmistoote töökindlust.
Korduma kippuvad küsimused
Mille poolest erineb S-seeria tavalisest keermestatud pistikust?
Peamine erinevus on push-pull iselukustuv mehhanism. See võimaldab operaatoril ühendada ja vabastada konnektori kiiresti ilma ühendusmutrit pööramata, muutes selle eriti mugavaks kaasaskantavate seadmete, pimedate ühendamise olukordade ja sagedast ühenduse muutmist nõudvate rakenduste jaoks.
Mitut paaritustsüklit suudab S-seeria toetada?
Avaldatud spetsifikatsioon viitab enam kui 5000 paaritusoperatsioonile. Tegelik kasutusiga võib sõltuda pistiku konfiguratsioonist, töökeskkonnast, paaritustingimustest ja hooldustavadest.
Kas S-seeria sobib meditsiiniseadmetele?
Jah. Sari on positsioneeritud meditsiinidiagnostika ja raviseadmete jaoks ning Reunion kinnitab, et selle kvaliteedisüsteem sisaldab ISO 13485:2016. Terve valmis meditsiiniseade vastutab siiski oma kohaldatavate regulatiivsete ja ohutusnõuete eest.
Kas Reunion võib pakkuda kohandatud kaablikomplekte?
Jah. Kaablikomplekte saab kohandada vastavalt kaabli tüübile, gabariidile, pikkusele, varjestusele, mantelmaterjalile ja tõmbetõkke konstruktsioonile. Valikud hõlmavad PVC-, PUR-, silikoon- ja PTFE-kaabli materjale, mõõtudega 32AWG kuni 20AWG.
Milline temperatuurivahemik on saadaval?
Avaldatud standardvahemik on -45°C kuni +125°C. Enne äärmuslike temperatuuride rakendustes kasutamist peaksid insenerid kinnitama täpse pistiku, kontakti konfiguratsiooni, kaabli ja koostu temperatuuriklassi.
Kas pistikut saab kohandada ettevõtte logo või osanumbriga?
Jah. Reunion loetleb lasergraveerimise kui kohandamisvõimaluse, mis võimaldab klientidel märgistada kesta logo, osanumbri, vöötkoodi või muu identifitseerimise teabega.
Järeldus
S-seeria metallist tõukekonnektor on mõeldud inseneridele, kes vajavad kompaktset, turvalist ja vastupidavat ühenduslahendust ilma varjestust või hooldatavust ohverdamata. Selle push-pull lukustusmehhanism, metallkonstruktsioon, mitu korpuse suurust, paindlikud otsamisvõimalused ja enam kui 5000 paaritustsüklit muudavad selle hästi sobivaks meditsiiniseadmete, testimisinstrumentide, kaasaskantava elektroonika, kantavate süsteemide ja professionaalsete audiovisuaalsete rakenduste jaoks. Kui töötate välja uut toodet või otsite usaldusväärset asenduspistikut, külastage Reunioni S-seeria tootelehte, et vaadata üle saadaolevad konfiguratsioonid ja kontaktivõimalused. Kohandatud spetsifikatsioonide, kaablikomplektide, OEM-i nõuete või mahu ostmise jaoksvõtke meiega ühendustet arutada oma taotlust Reunioni insenerimeeskonnaga ja taotleda sobivat lahendust.
