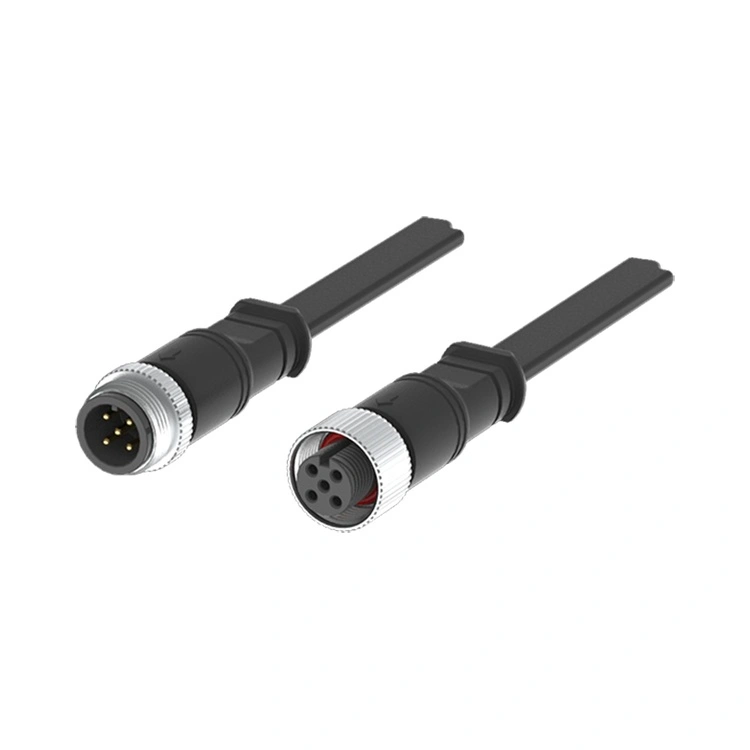

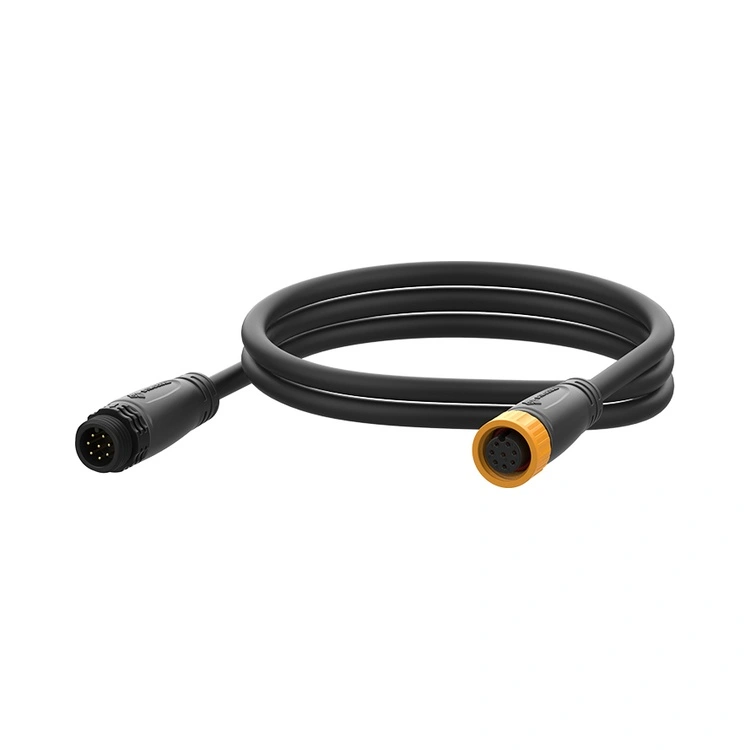

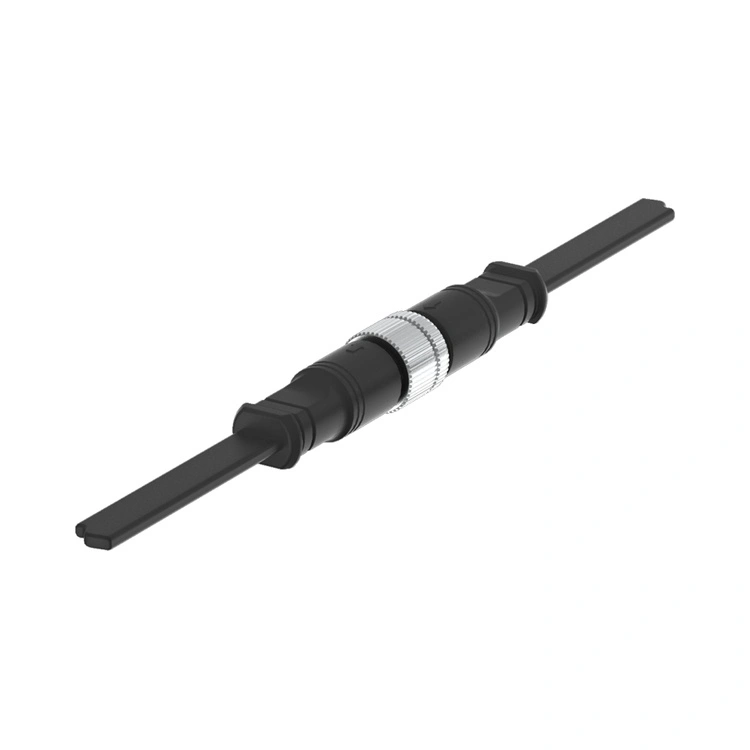

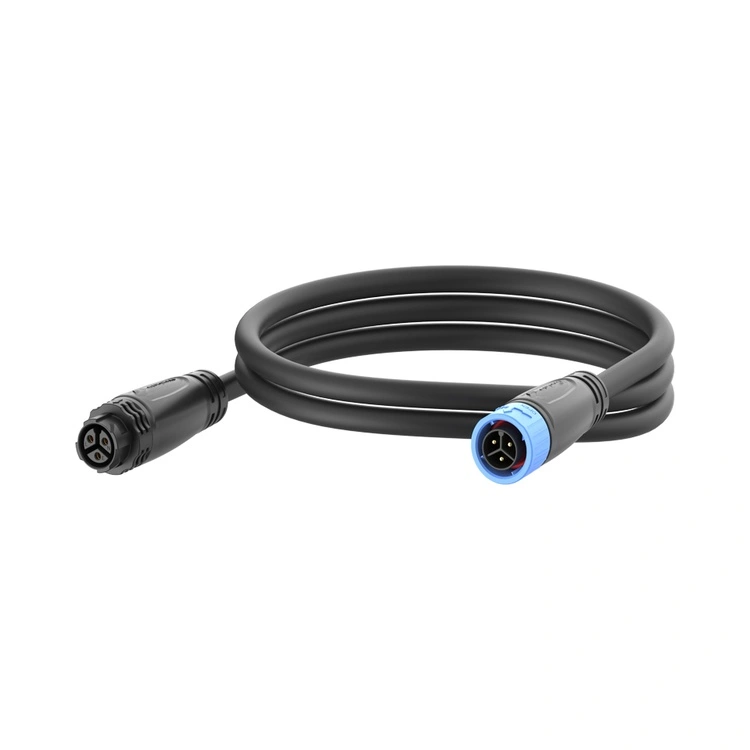

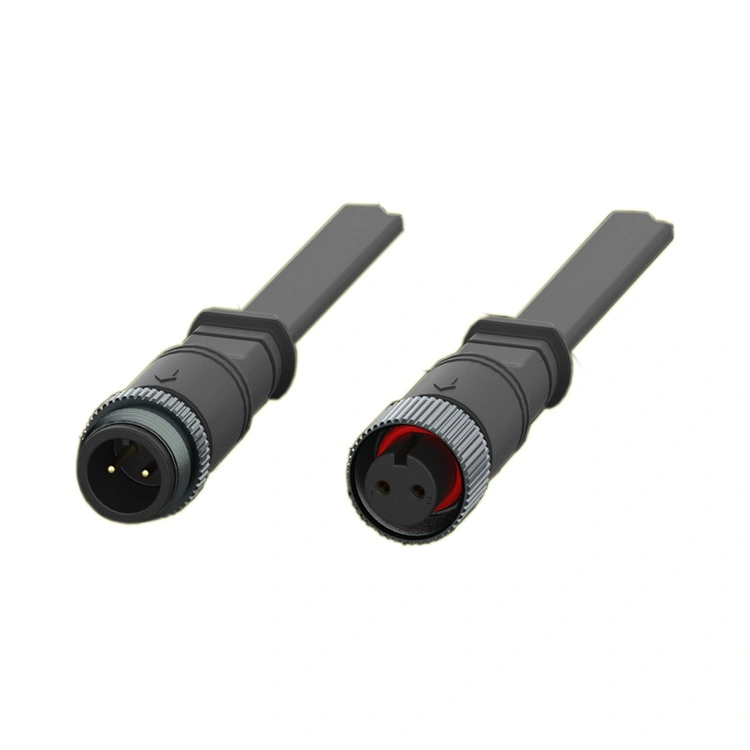

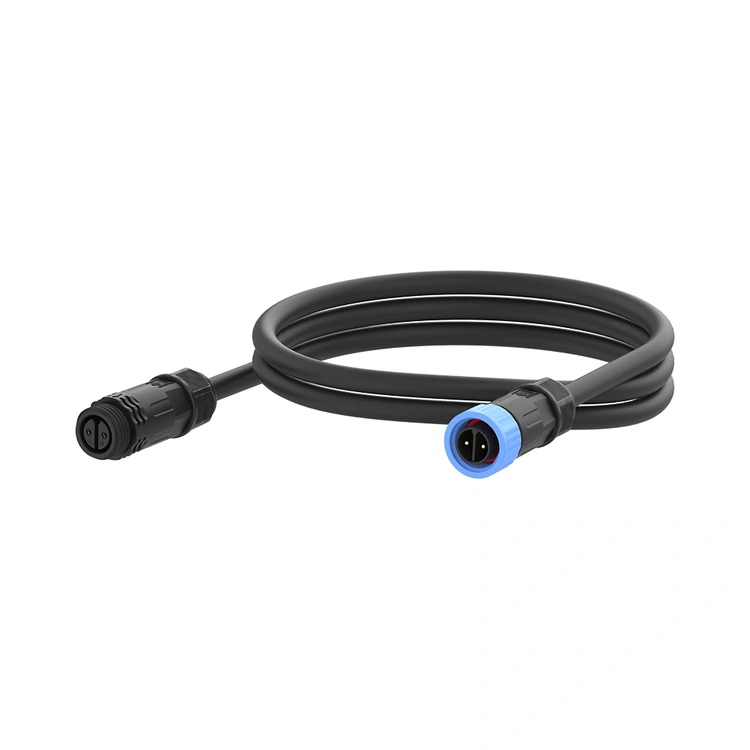

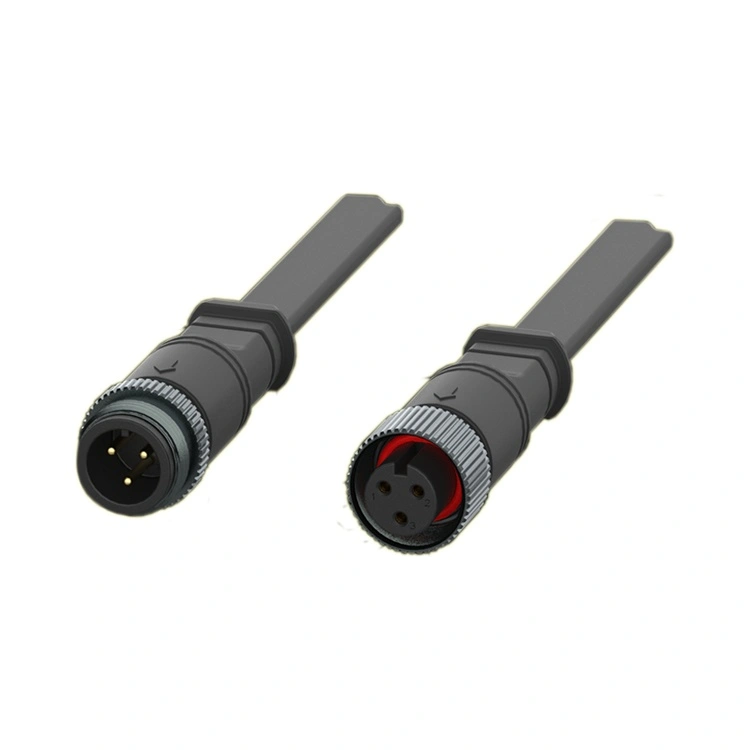

M16-seeria LED-valgusti konnektor on Reunioni spetsiaalne ühenduslüli intelligentsete LED-valgustussüsteemide jaoks – alates hämardamise reguleerimisega tänavavalgustitest kuni värvimuutusvõimalustega arhitektuurse valgustuseni. See keermestatud ümmargune pistik ühendab endas tugeva 16 mm liidese IP67/IP68 tihedusega, muutes selle sobivaks välipaigaldisteks, kus on oluline nii toite kui ka signaali terviklikkus.
Saadaval 2-8-kontaktilistes konfiguratsioonides, sealhulgas võtmehübriid 2+4 kontaktiga (2 toiteviiku + 4 signaali kontakti), M16-seeria toetab nii suure voolu toiteallikat (kuni 15A) kui ka madalpinge juhtsignaale (DALI, DMX, 0-10 V hämardus või RS-485) ühes kompaktris.
Korpus on valmistatud kõrge temperatuuriga termoplastist, millel on suurepärane ilmastikukindlus, samas kui kontaktid on töödeldud messingist ja selektiivse kullaga, et tagada madal ja stabiilne kontakttakistus. Reunion toodab M16 seeriat vertikaalselt integreeritud protsessi kaudu – alates täppistöötlusest ja survevalust kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni.
Saadaval paneeli- ja kaablikinnitusega versioonina joote- või PCB-otstega, M16-seeria kohandub erinevate valgustite kujundustega. Nutikate linnade, tunnelite või spordistaadionide jaoks ühendatud valgustussüsteeme projekteerivatele inseneridele pakub see pistik usaldusväärse, ilmastikukindla ühenduse, mis vähendab kaablite arvu ja lihtsustab paigaldamist.
| Funktsioon | Kasu |
| IP67/IP68 keskkonnakaitse tihendus | Peab vastu tolmule, vihmale ja ajutisele veesuhtele – usaldusväärne väli tänavavalgustite, tunnelivalgustuse ja spordistaadionide jaoks. |
| Hübriidne 2+4 kontaktiga konfiguratsioon | Ühendab 2 toiteviiku (10A) ja 4 signaaliviiku (3A) ühes pesas – vähendab kaablite arvu ja lihtsustab valgusti juhtmestikku. |
| Toitevõimsus kuni 15A | Saab hakkama suure võimsusega LED-koormustega – sobib tänavavalgustite, prožektorite ja staadionivalgustuste jaoks. |
| Signaalisõbralik disain | Eraldi toite- ja signaalikontaktid takistavad häireid |
| Keermestatud lukustusmehhanism | Vibratsioonikindel paaritumine – hoiab ära lõdvenemise tuule, liiklusvibratsiooni ja termilise jalgrattasõidu eest. |
| Kullatud messingist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitavad ühtlase LED-draiveri ja juhtsignaali jõudluse. |
| -40°C kuni +105°C Töötamine | Lai temperatuurivahemik hõlmab äärmuslikke välistingimusi – arktilistest talvedest kuni kõrbesuvedeni. |
| Mitme tihvti valikud (2–8 tihvti) | Toetab lihtsaid ainult toiteallikaga valgusteid ja keerulisi mitme kanaliga värvimuutvaid valgusteid. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4 kontaktiga |
| Pinge reiting | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Praegune reiting | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Traadi osa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Töötemperatuur:-40°C ~ +105°C
Kaitse reiting:IP67 / IP68 (paaritud)
Korpuse materjal:Kõrge temperatuuriga termoplast
Kontaktmaterjal:Kullatud vasesulam
Kontakti takistus:≤3 mΩ
Paaritumistsüklid:≥500
Süttivuse reiting:UL 94 V-0
Kõik materjalid vastavad RoHS-ile
Nutikas tänavavalgustus– Tsentraliseeritud hämardus- ja seiresüsteemid DALI või 0-10V juhtimisega.
Tunneli valgustus– Suure võimsusega valgustid koos hämardamise ja veateadetega.
Arhitektuurne ja fassaadivalgustus– RGB ja häälestatavad valged süsteemid, mis nõuavad DMX-juhtimist.
Staadioni- ja spordivalgustus– Suure võimsusega prožektorid kohapealse hämardamise ja juhtimisega.
Tööstuslik kõrglahe valgustus– Lao- ja tehasevalgustus koos liikumisanduri ja päevavalgusega.
Mere- ja avamerevalgustus– Korrosioonikindlad kinnitused laevadele ja avamereplatvormidele.
Päikeseenergial töötav valgustus– Võrguvälised süsteemid koos akuhalduse ja hämardamisega.
Singapuri maismaatranspordiamet uuendas 25 000 tänavavalgustit nutikateks LED-valgustiteks, millel on tsentraliseeritud hämardus ja tõrketeade DALI protokolli kaudu. Projekt vajas pistikuid, mis on võimelised kandma nii toite- kui ka DALI-juhtsignaale ühes kaablis, vähendades paigaldamise keerukust ja kaablikulusid. Reunion varustas M16-seeriat 2+4 hübriidkonfiguratsiooniga (2 toiteviiku LED-draiveri jaoks, 4 signaaliviiku DALI jaoks), IP67-tihendi ja eelmonteeritud PUR-kaablijuhtmetega.Tarniti üle 25 000 pistiku kogu projekti ulatuses. Pärast 2 aastat töötamist Singapuri troopilises kliimas (kõrge õhuniiskus, tugev vihm) teatas projektpistiku rikke määr 0,01%. Klient tunnustas 2+4 hübriidkonstruktsiooni ühe kaabli paigaldamise võimaldamise eest, mis vähendab juhtmestiku aega 35% võrreldes varasemate eraldi toite-/signaalipaigaldistega.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – rakendub diagnostika- või seireseadmetes kasutatava M16 jaoks. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni M16 LED-pistiku tootmisliin töötab range protsessikontrolli all. IP67 tihendust kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja ülevaatusaruanded, mis toetavad teie kvaliteediauditeid ja kliendidokumentatsiooni nõudeid.
2+4 hübriidkonfiguratsioon on eriti väärtusliknutikad LED-valgustussüsteemid kus on vaja nii toite- kui ka juhtsignaale:
2 toitetihvti andma LED-draiveri jaoks kõrget voolu (10A) 250 V juures.
4 signaali kontakti kandma madalpinge juhtsignaale (nt DALI, DMX, 0–10 V hämardamine või RS-485 andmed).
Kombineerides mõlemad ühes pesas, kaotate vajaduse eraldi toite- ja signaalikaablite järele – vähendate paigaldusaega, kaabli maksumust ja paneeli ruumi. See on eriti väärtuslik nutika tänavavalgustuse puhul, kus valgustid on sageli üksteisest kaugel ning ühe hübriidkaabli vedamine on oluliselt soodsam kui eraldi toite- ja juhtkaablite vedamine.
Jah – 2+4 hübriidkonfiguratsioon pakub4 sõltumatut signaalikontakti, mis võimaldab ühes konnektoris kanda mitut protokolli. Näiteks:
DALI vajab 2 juhet (andmed + maandus).
DMX(RS-485) vajab 3 juhet (andme+, andme-, maandus).
0-10V hämardamine vajab 2 juhet (dim + maandus).
4 signaali viiguga saate toetada DALI-d (2 kontakti) + ühte täiendavat juhtimiskanalit või täielikku DMX-i (3 kontakti) + ühte varu. Rakenduste jaoks, mis nõuavad rohkem signaaliliine (nt häälestatav valge + RGB värvijuhtimine), soovitame kasutada 5-, 6- või 8-kontaktilisi konfiguratsioone. Meie insenerimeeskond aitab teil valida optimaalse viigu konfiguratsiooni teie konkreetsete protokollinõuete jaoks.
IP67/IP68 tiheduse saavutamiseks ja säilitamiseks välistingimustes kasutatavates LED-seadmetes soovitab Reunion:
Paaritusmoment– Pingutage ühendusmutrit käsitsi, kuni O-rõngas puutub kokku paneeli pinnaga, seejärel rakendage täiendavat pöördemomenti.0,6-0,8 Nmpöördemomendi mutrivõtit kasutades. Mitte üle 1,0 Nm.
O-rõnga kontroll– Vahetage O-rõngas välja, kui on näha deformatsiooni, pragusid või kõvenemist.
Asendusgraafik– Välistingimustes kasutatavate LED-seadmete puhul (igapäevane termotsükkel, UV-kiirgus, vihm) vahetage O-rõngad ennetava hoolduse käigus iga 2–3 aasta järel.
Kaabli painderaadius– Säilitage minimaalne painderaadius5× kaabli läbimõõt pistiku sisendis, et vältida pinget kaabli tihendile.
Kaabli orientatsioon– Välispaigaldiste puhul suunake kaabli väljalaskeava allapoole, et vältida vee kogunemist tihendi liidese lähedusse.
Puhastamine– Enne uuesti ühendamist puhastage konnektori välispinda õrnatoimelise puhastusvahendi ja veega, et praht ei kahjustaks tihendit.
