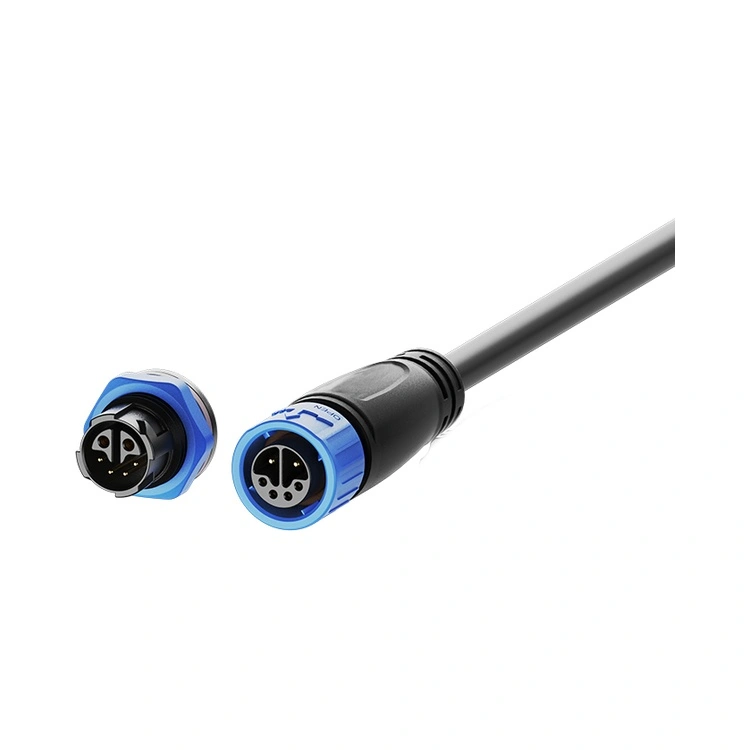

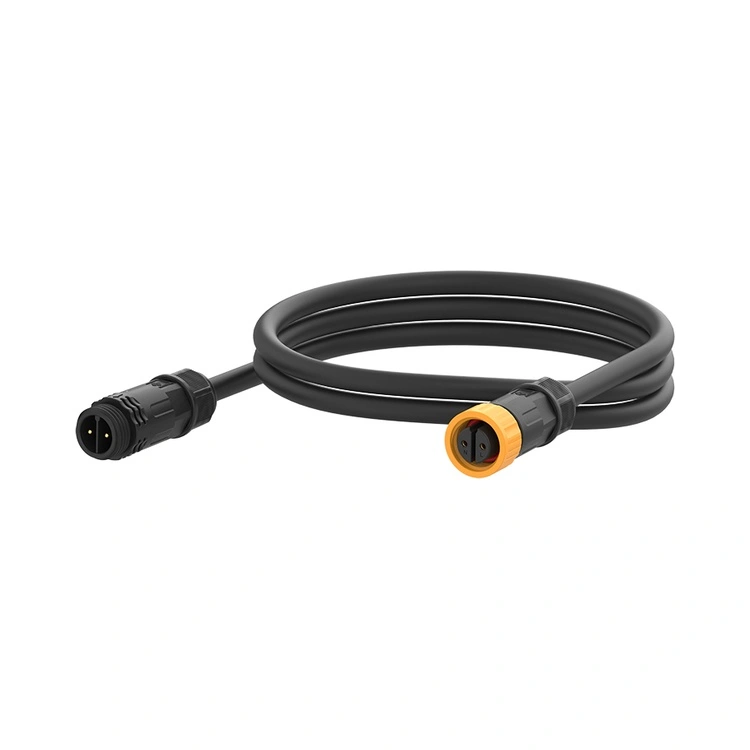

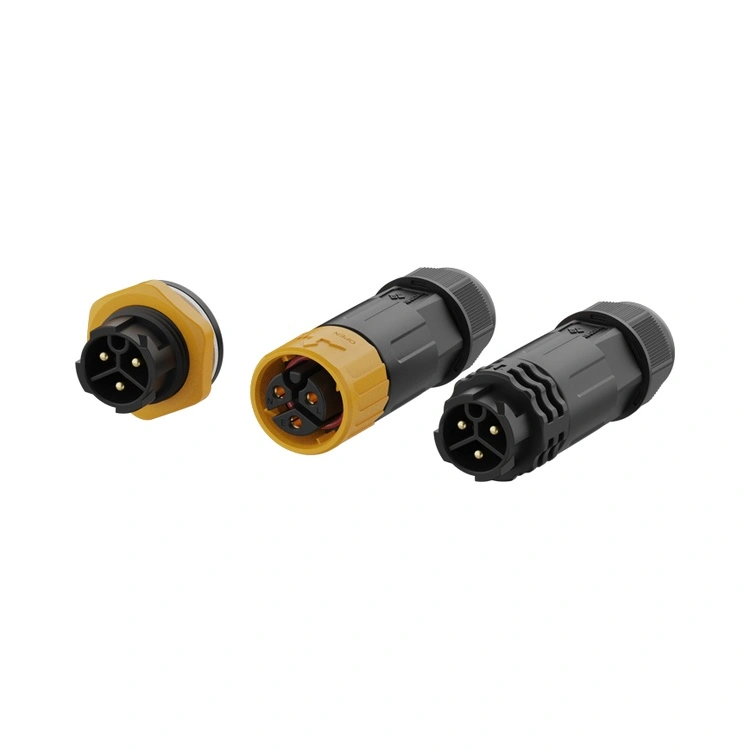

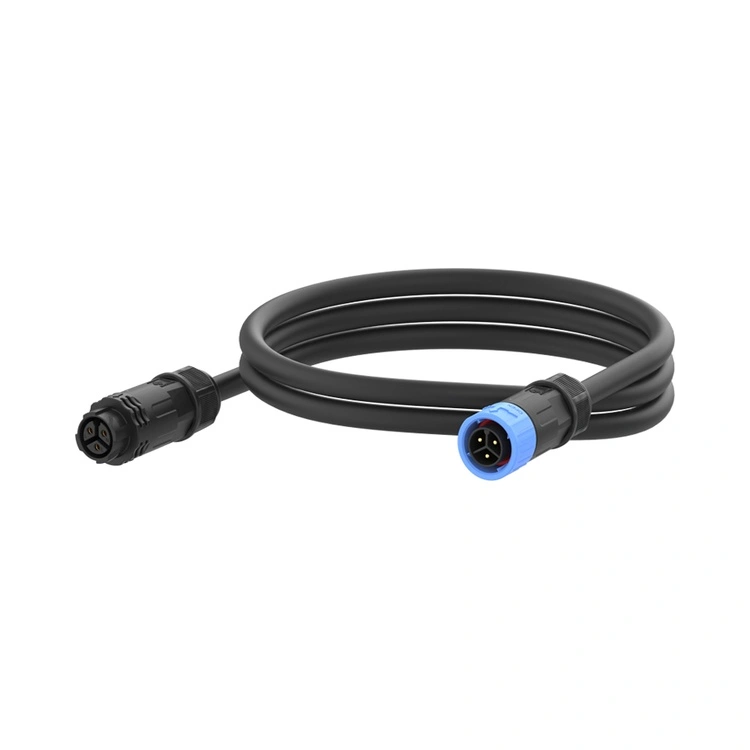

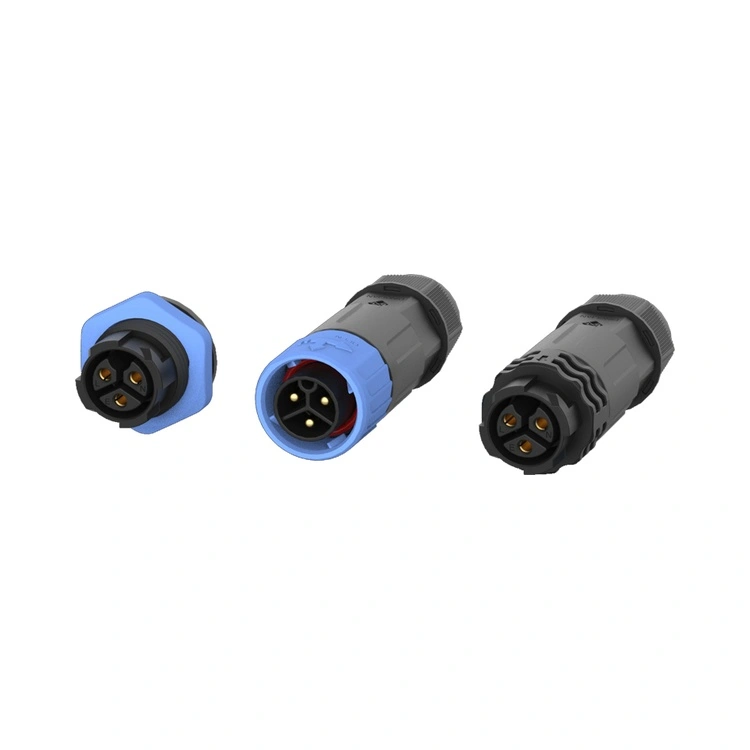

M16-seeria veekindel pistik on Reunioni keskklassi tööstuslik ühendus, mis on loodud kompaktsete M12 pistikute ja suuremate M20/M25 toitepistikute vahelise lõhe ületamiseks. See IP67/IP68 tihendusstandarditele vastav sertifitseeritud keermestatud ümmargune pistik ühendab tugeva 16 mm liidese keskkonnakaitsega, mis sobib pesemiseks, välistingimustes paigaldamiseks ja mõõduka võimsusega tööstusseadmete jaoks.
Kontaktid on töödeldud messingist selektiivse kullaga kaetud, säilitades madala ja soobli kontakttakistuse sadade paaritustsüklite jooksul. Reunion toodab M16 seeriat vertikaalselt integreeritud protsessi kaudu – alates täppistöötlusest kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni. Saadaval paneeli- ja kaablikinnitusega versioonidena, joote- või PCB-otstega, M16-seeria kohandub erinevate seadmete disainidega. Inseneridele, kes vajavad pistikut, mis pakub suuremat vooluvõimsust kui M12, kuid on endiselt kompaktne, pakub see pistik usaldusväärset ja suletud ühenduslahendust.
| Funktsioon | Kasu |
| IP67/IP68 keskkonnakaitse tihendus | Talub tolmu, ajutist kastmist ja pikaajalist sukeldumist – usaldusväärne pesemiseks, välitingimustes ja merel. |
| 2 kuni 8 kontaktiga konfiguratsioonid | Toetab lihtsaid toiteühendusi, mitme signaali ja hübriidtoitesignaali rakendusi. |
| Hübriidne 2+4 kontaktiga valik | Ühendab toite (2 kontakti, 10 A) ja signaali (4 kontakti, 3 A) ühes pesas – vähendab kaablite arvu ja paneeli ruumi. |
| Voolutugevus kuni 15A | Saab hakkama mõõduka võimsusega – sobib mootoritele, täiturmehhanismidele ja LED-valgustitele. |
| Keermestatud lukustusmehhanism | Vibratsioonikindel paaritus – hoiab ära masina liikumise ja termilise tsükli tõttu lahtituleku. |
| Kullatud messingist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitab jõudluse niiskes keskkonnas. |
| Kõrge temperatuuriga PA66 korpus | -40°C kuni +105°C töö – hõlmab tööstus- ja välistemperatuuri äärmusi. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4 kontaktiga |
| Pinge reiting | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Praegune reiting | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Traadi osa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Töötemperatuur: -40°C ~ +105°C
Kaitseklass: IP67 / IP68 (paaritud)
Korpuse materjal: kõrge temperatuuriga termoplast
Kontakti materjal: kullatud vasesulam
Kontakti takistus: ≤3 mΩ
Paaritumistsüklid: ≥500
Süttivuse reiting: UL 94 V-0
Kõik materjalid vastavad RoHS-ile
| Aspekt | Reunion M16 seeria | Premium Euroopa M16 kaubamärgid | Odav kaubamärgita M16 |
| Hind | Mahusõbralik hinnakujundus | 3-4 korda kõrgem | Odavam ette |
| Tihendusreiting | IP67/IP68 – standardne | IP67 tüüpiline | Kontrollimata väited |
| Praegune reiting | Kuni 15A | Tüüpiliselt kuni 15A | Muutuv |
| Pin Options | 2 ~ 8 kontakti pluss hübriid 2 + 4 kontakti | Piiratud ulatus | Mittetäielik valik |
| 100% elektriline testimine | Iga üksus | Proovipõhine | Juhuslik või mitte midagi |
| Jälgitavus | ERP jälgitav vaigust valmis konnektorini | Jah | Mitte ühtegi |
| Juhtimisaeg | 10-17 päeva | 4-8 nädalat | Ettearvamatu |
| Kohandamine MOQ | Madal (100 tükki) | Kõrge (500+) | Ei pakuta |
| Tehniline tugi | 24-tunnine vastus 10-liikmeliselt insenerimeeskonnalt | Hea, aga aeglasem | Piiratud |
| ISO sertifikaadid | 9001, 14001, 13485 | Tavaliselt 9001 | Tavaliselt mitte ühtegi |
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – rakendub diagnostika- või seireseadmetes kasutatava M16 jaoks. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni M16 tootmisliin töötab range protsessikontrolli all. IP67/IP68 tihedust kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja ülevaatusaruanded, mis toetavad teie kvaliteediauditeid ja kliendidokumentatsiooni nõudeid.
2+4 hübriidkonfiguratsioon ühendab ühes pistikupesas kahte toitekontakti (nimivõimsus 10A, 250V) ja nelja signaalikontakti (reitinguga 3A, 50V). Sellel disainil on olulisi eeliseid:
Vähendab kaablite arvu – eraldi toite- ja signaalikaablite asemel kannab üks kaabel mõlemat.
Säästab paneeliruumi – üks paneeli väljalõige asendab kaks.
Lihtsustab paigaldamist – kahe pistiku asemel tuleb ühendada üks.
Tüüpilisteks rakendusteks on mootoriajamid (toide + kodeerija tagasiside), LED-valgustid (toide + DALI juhtimine) ja tööstuslikud andurid, mis nõuavad nii toidet kui ka andmeid. Kui teie seade vajab vooluks >4A ja kannab ka madalpinge signaale, on 2+4 hübriid sageli kõige tõhusam lahendus.
Mõlemad reitingud on saadaval sama pistikukujundusega, kuid praktiline erinevus on järgmine:
IP67 – kaitstud ajutise sukeldumise eest (1 m 30 minutit). Sobib kasutamiseks enamikus välistingimustes ja pesemisrakendustes.
IP68 – kaitstud pideva sukeldumise eest (kliendi määratud sügavus ja kestus). Sobib mere-, sukelanduri- ja üleujutusohtlikele paigaldustele.
Reunioni standard M16 on IP67 reitinguga. IP68 puhul kasutame täiustatud O-rõngaste materjale ja valikulist ülevormimist. Määrake oma eeldatav keelekümbluse sügavus ja kestus (nt "IP68, 2m 24 tundi") ja meie insenerimeeskond kinnitab sobivust.
IP67 tiheduse saavutamiseks ja säilitamiseks soovitab Reunion:
Vastavusmoment – pingutage ühendusmutrit käsitsi, kuni O-rõngas puutub kokku paneeli pinnaga, seejärel rakendage momentvõtme abil täiendavat pöördemomenti 0,6–0,8 Nm. Mitte üle 1,0 Nm.
O-rõnga kontroll – vahetage O-rõngas välja, kui on näha deformatsiooni, pragusid või kõvenemist.
Asendusgraafik – kord aastas igapäevaste pesemisrakenduste jaoks; iga 2-3 aasta tagant standardsete tööstuskeskkondade puhul.
Kaabli painderaadius – kaabli läbimõõt peab pistiku sisendis olema vähemalt 5×.
Suunamine – välistingimustes/pesemisrakendustes suunake kaabli väljund allapoole.
