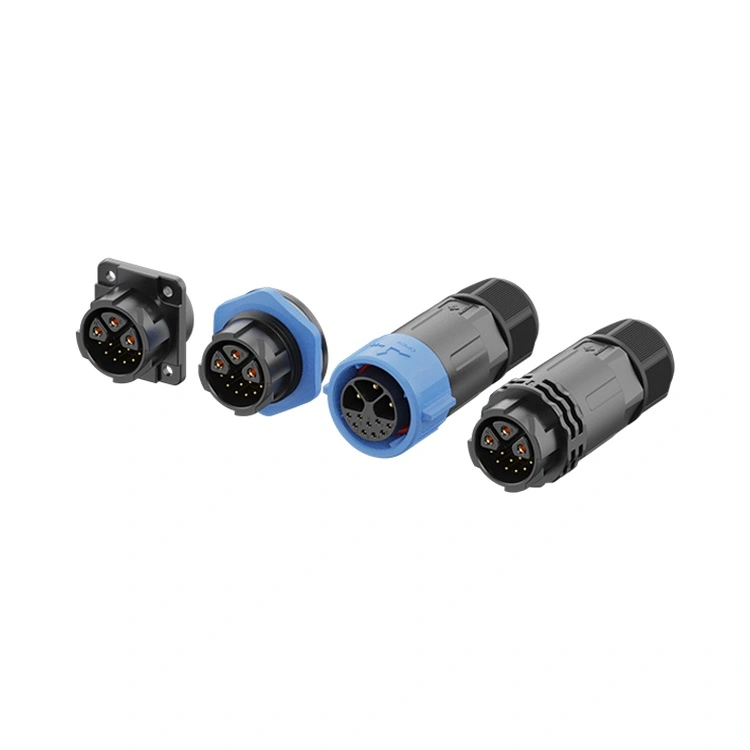

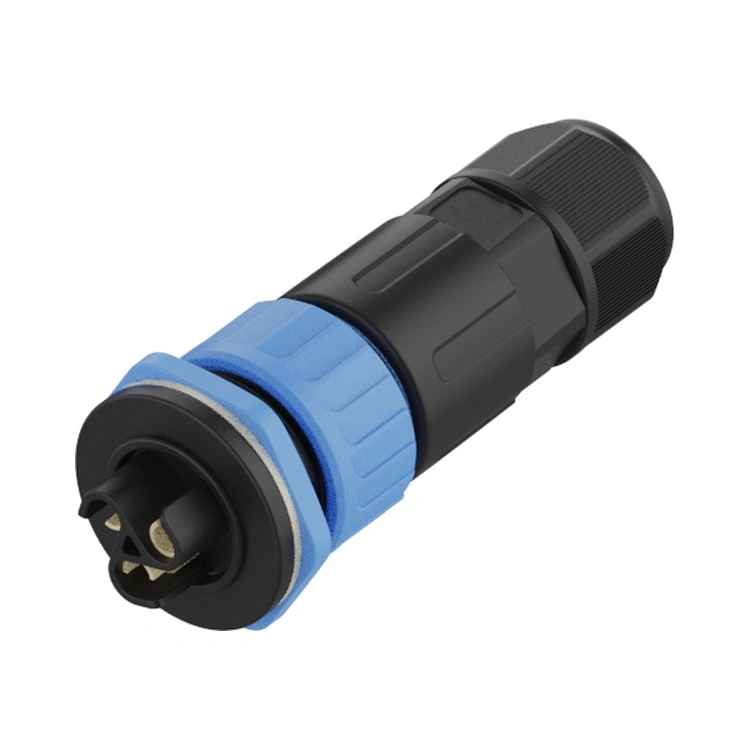

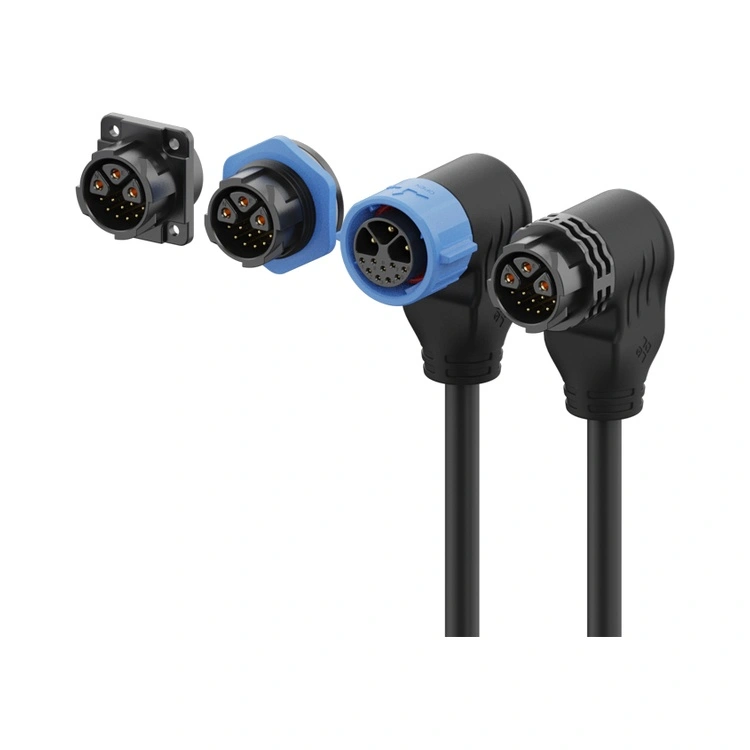

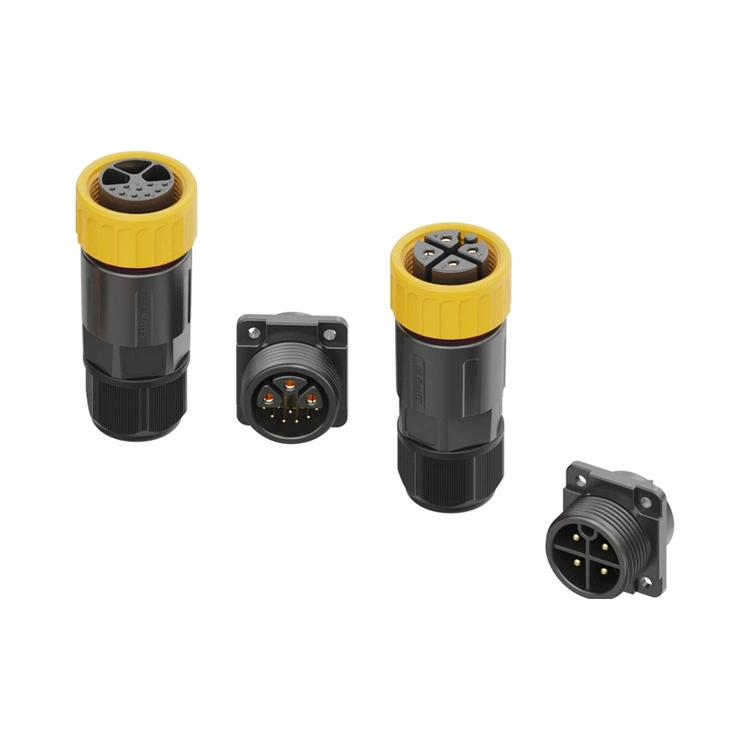

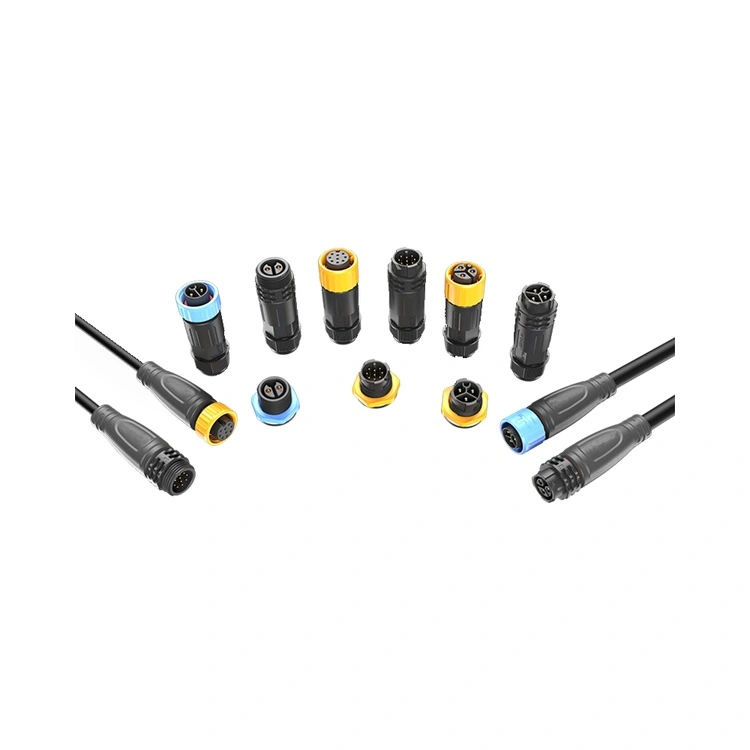

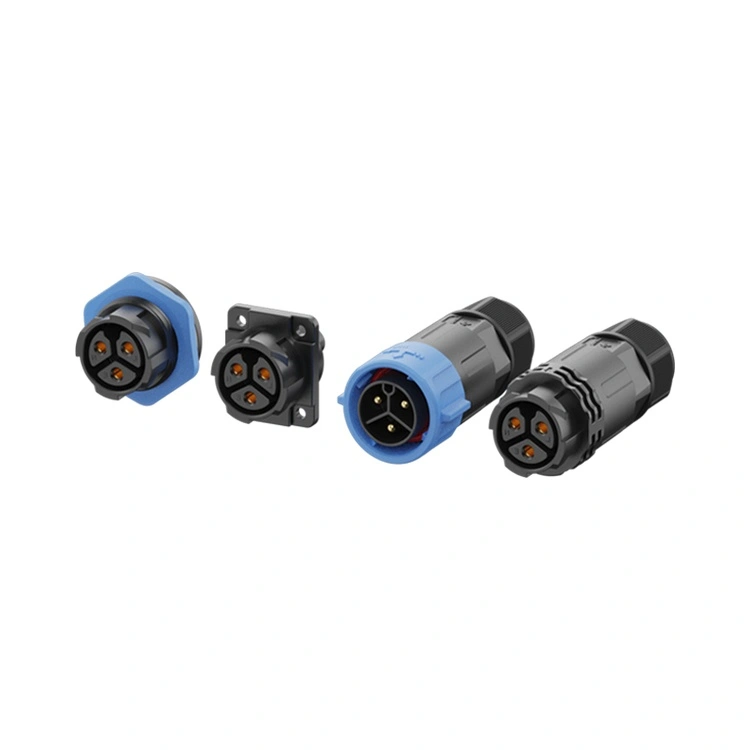

Reunion M25 seeria LED-valgusti pistik on ette nähtud üle 1000 W seadmete jaoks, kus termiline tsükkel (ΔT kuni 145 °C) ja mehaaniline löök tavaliselt kahjustavad standardseid M20 lahendusi. Erinevalt üldistest koopiatest järgib see seeria iga tootmispartii järgmist:
1) 100% hüpo- ja kontaktiresistentsuse testimine
2) IP67 veekindluskatse – 1 m sügavusel, 30 minutit, dokumenteeritud videosalvestistega
3) Termošoki valideerimine – 500 tsüklit vahemikus -40 °C kuni +105 °C ilma tihendi lõdvendamiseta
See katseprotokoll käsitleb otseselt välistingimustes kasutatavate LED-süsteemide rikkerežiimi nr 1: tuulest põhjustatud kaabli õõtsumisest põhjustatud mikro-liikumist tekitav korrosioon. Keermestatud lukustusmehhanism (soovitatav pöördemoment 1,2–1,5 Nm) hoiab liidese rõhu üle 80 N, tagades stabiilse kontakti isegi 50 m kõrgusele staadioni mastile paigaldatuna.
| Valikukriteerium | Reunion M25 seeria LED-valgusti pistik | M20-seeria (väiksema võimsusega) | Kaubamärgita M25 sarnased |
| Maksimaalne pidev vool | 30A (toiteallika kohta) | 30A (kuid langeb 85°C juures 22A-ni) | Nõudke 30 A, kuid ebaõnnestub 25 A juures (termopildi aruanne puudub) |
| Hübriidtihvti valikud | 3+2 / 3+5 /3+9 tihvti | Ainult 2+2 (kohandatud MOQ 500+) | Puudub – ainult toiteallikad |
| IP67 veekindel | Iga partii – keelekümbluses testitud, fotod säilitatakse | Valimipõhine (1 1000 kohta) | Pole dokumenteeritud |
| Kaabli OD majutus | 6–12 mm (kindasõbralik rihvel) | 4-8 mm | 5–10 mm (halb pingevabastus) |
| Tarneaeg (1000 tk) | 15-20 päeva | 4-6 nädalat | Ettearvamatu (sageli dropshipitud) |
| Jälgitavus | ERP partii kood → tooraine sertifikaadid | Partii tase | Mitte ühtegi |
Soovitus. Määrake Reunion M25 seeria LED-valgusti pistik iga projekti jaoks, mille ROI > 3 aastat ja planeerimata seisakukulud ületavad 2000 dollarit tunnis (nt lennujaama perroonid, tunneli väljapääsu valgustus).
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2 kontaktiga | 3+5 kontaktiga | 3+9 kontaktiga |
| Pinge reiting | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Praegune reiting | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Traadi osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
3+5 konfiguratsioonis 5 signaali kontakti on sõltumatult varjestatud 2,54 mm sammuga, tagades üle 40 dB ülekõla sumbumise sagedusel 250 kHz – oluline DMX512 RDM kahesuunalise side jaoks. DALI-2 rakenduste puhul toetab 3+2 kontaktiga variant (2 signaalijuhet) kuni 64 kinnitusseadme adresseerimist ahela kohta, säilitades samal ajal 30A toiteliistu. Praktiline juhtmestiku juhend spetsifikaatoritele:
3+5 kontakti: kontaktid 1–3 = L1/L2/L3 (3-faasiline, igaüks 20A); Tihvtid 4–5 = DALI +/-; Pins 6–7 = DMX data+ / data- ; Pin 8 = DMX ühine (kilbi viide).
3+2 tihvti: kontaktid 1–3 = L/N/PE (ühefaasiline 30A või 3-faasiline 20A); Kontaktid 4–5 = 0–10 V hämardus või DALI.
See hübriidarhitektuur vähendab välitööd, kõrvaldades 40% klemmiplokkide splaissingutest
V: Kõrge temperatuuriga termoplastne isolaator (UL 94 V-0) säilitab löögitugevuse >6 kJ/m² temperatuuril -40 °C (testitud ISO 179 järgi). Silikoonist O-rõngas säilitab surveseade <20% pärast 500 külmkäivitustsüklit.
Standardsete DALI-juhitavate projektide jaoks soovitame konfiguratsiooni 3+2:
3 toiteviiku (igaüks 20 A) LED-draiveri sisendi jaoks.
2 signaali kontakti (igaüks 10 A) DALI andmete jaoks.
See annab suure võimsusega valgustitele piisavalt võimsust ja toetab DALI-sidet kuni 300 meetri ulatuses. Mitme kanaliga värvijuhtimise või integreeritud anduri tagasiside jaoks valige 3+5 või 3+9 variandid. Kõik konfiguratsioonid säilitavad signaali terviklikkuse DALI, DMX, 0-10V ja RS-485 protokollide jaoks.
