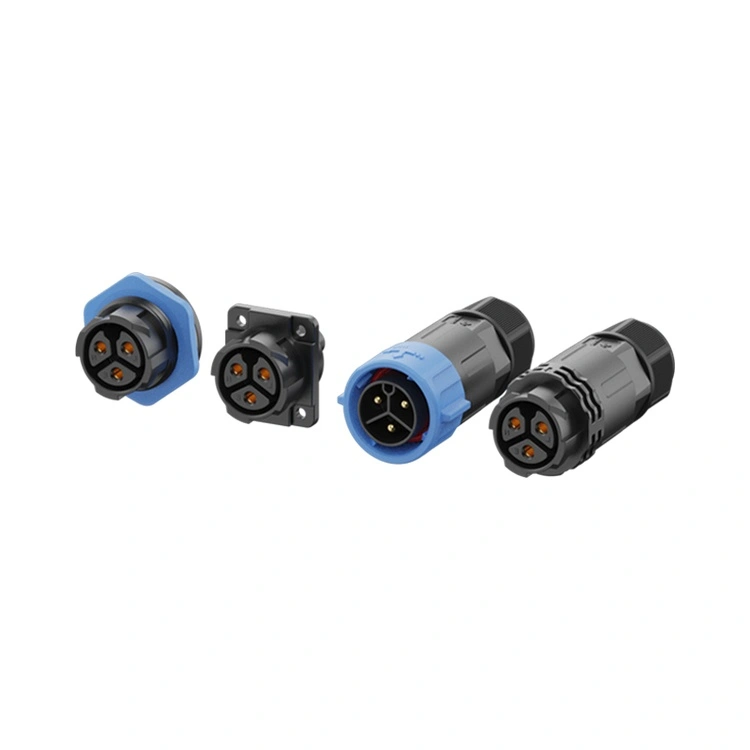

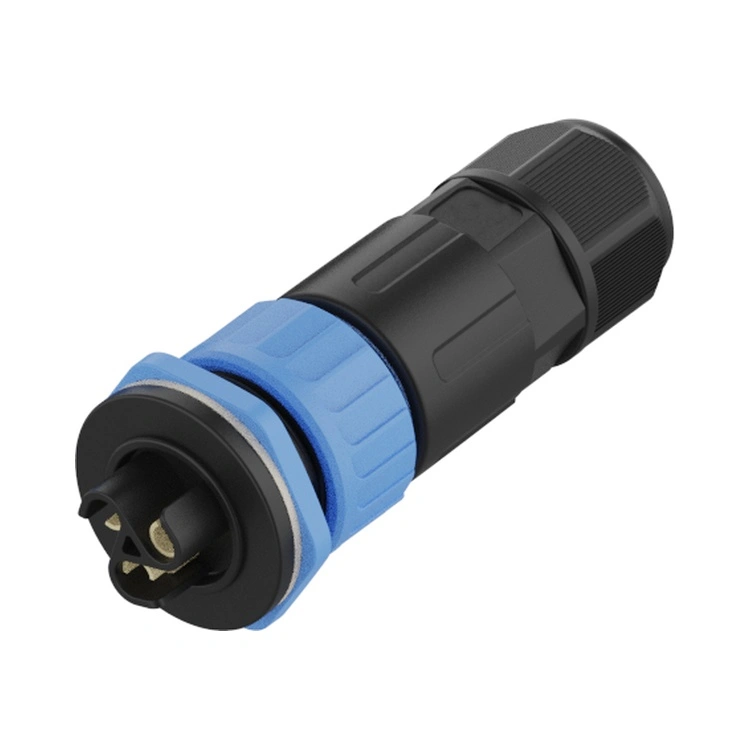

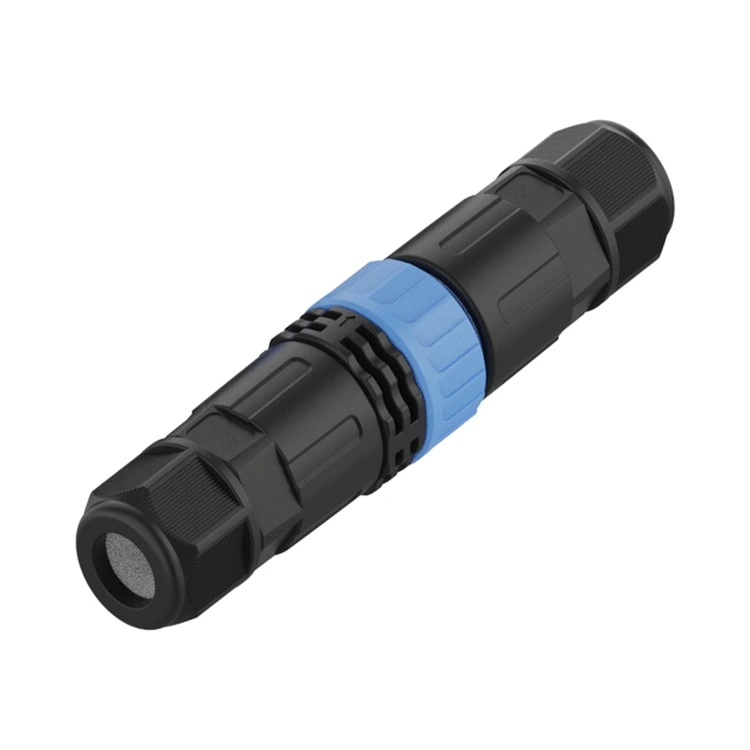

M25-seeria plastikust veekindel pistik on Reunioni lipulaev suure vooluga korrosioonikindel ühendus, mis on loodud rakenduste jaoks, kus agressiivsete keskkonnatingimustega peab koos eksisteerima suur võimsus (kuni 30 A). See keermestatud ümmargune pistik ühendab endas vastupidava 25 mm liidese Ip67/IP68 veekindla ja ülitugeva PA66 termoplastist korpusega, mis on oma olemuselt korrosioonikindel – ei roosteta, ei oksüdeeri ega kahjusta plaati.
Saadaval 2-12 kontaktiga konfiguratsioonides, sealhulgas hübriidtoitesignaali variandid
, M25-seeria toetab nii suure voolu toiteallikat (kuni 20A) kui ka madalpinge juhtsignaale ühes konnektoris.
Keermestatud lukustusmehhanism tagab pideva paaritumiskindluse sadade tsüklite jooksul, samas kui kontaktid on töödeldud messingist ja selektiivse kullaga, et säilitada madal kontakttakistus. Reunion toodab M25 plastikseeriat vertikaalselt integreeritud protsessi kaudu – alates täppispritsevormimisest kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni.
| Funktsioon | Kasu |
| Korrosioonikindel PA66 korpus | Roostevaba, oksüdatsioonivaba – mõeldud soolapihustamiseks, mere- ja kemikaalidega kokkupuutuvates keskkondades. |
| Kuni 60% kaalulangus | Oluliselt kergem kui messingist ekvivalendid – vähendab konstruktsioonikoormust seadmetele ja kinnitusklambritele. |
| Voolutugevus kuni 30A | Saab hakkama M-seeria suurima võimsusega – sobib rasketele mootoritele, EV laadijatele ja toitejaotusele. |
| IP67/IP68 veekindel | Talub pidevat sukeldumist – usaldusväärne avamere-, ranniku- ja üleujutusohtlike paigalduste jaoks. |

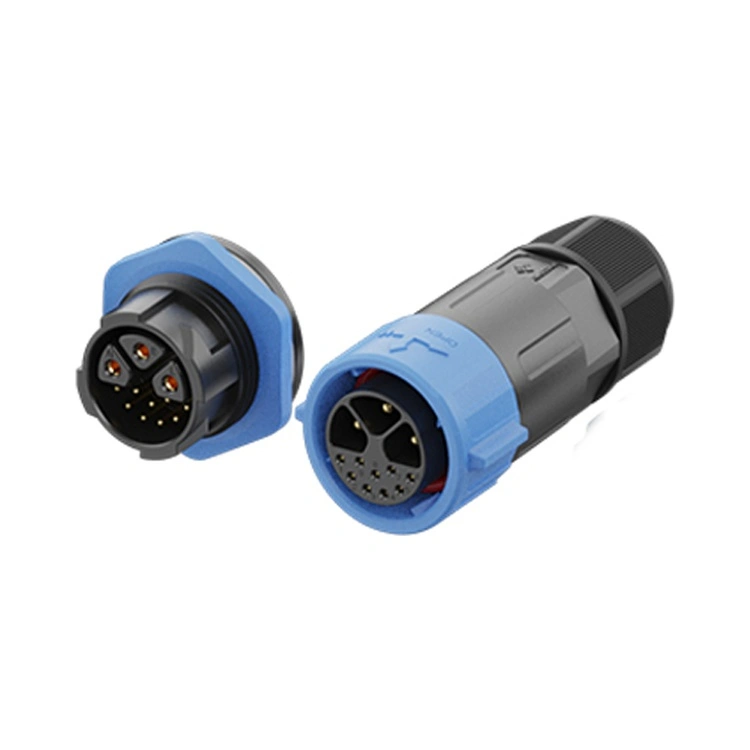

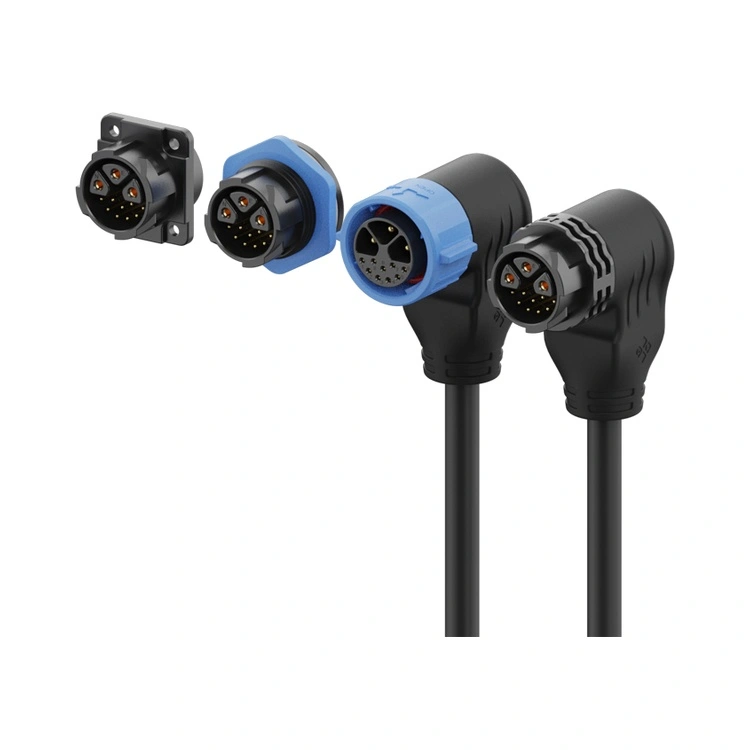

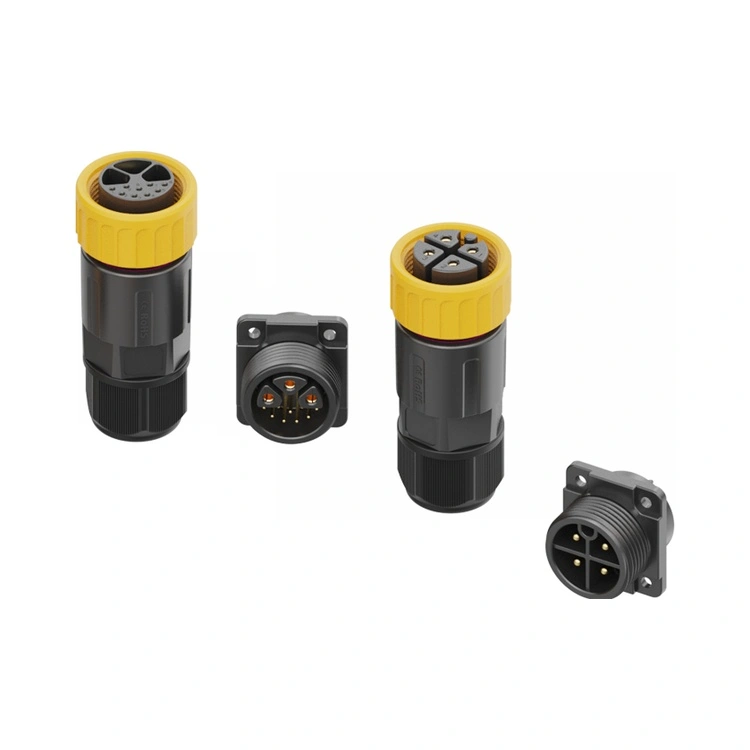

| Hübriid 3+2, 3+5 ,3+9 konfiguratsioonid | Kombineerib 3 suure voolutugevusega toiteviiku (kuni 20A) 2 või 5 või 9 signaaliviiguga – vähendab kaablite arvu ja paneeli ruumi. |
| Kullatud messingist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitab jõudluse niiskes keskkonnas. |
| Keermestatud lukustus | Vibratsioonikindel paaritumine – takistab lahtitulekut raskete masinate liikumisest ja termilise tsükli tõttu. |
| -40°C kuni +105°C Töötamine | Lai temperatuurivahemik hõlmab äärmuslikke tööstus-, mere- ja välistingimusi. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2 kontaktiga | 3+5 kontaktiga | 3+9 kontaktiga |
| Pinge reiting | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Praegune reiting | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Traadi osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Töötemperatuur:-40°C ~ +105°C
Kaitse reiting:IP65 / IP67 / IP68 (ühendatud seisund)
Korpuse materjal:PA66
Kontaktmaterjal:Kullatud messing
Kontakti takistus:≤3 mΩ
Paaritumistsüklid:≥500
Kaal:Umbes 60% kergem kui võrreldavad messingist pistikud
Süttivuse reiting:UL 94 V-0
Kõik materjalid vastavad RoHS-ile
| Aspekt | Reunioni plastikseeria M25 | Metallist M25 pistikud | Esmaklassilised plastist pistikute kaubamärgid |
| Korrosioonikindlus | Suurepärane – PA66 | Olenevalt kattest – soolapihustuse roosteoht | Muutuv |
| Kaal | Kuni 60% kergem | Raske – pingutuskinnitused | Sarnane Reunioniga |
| Hind | Mahusõbralik hinnakujundus | 3-4 korda kõrgem | 2-3 korda kõrgem |
| Praegune reiting | Kuni 30A | Kuni 30A | Tavaliselt madalam |
| Hübriidvalikud | 3+2, 3+5, 3+9 pin | Piiratud | Piiratud |
| 100% elektriline testimine | Iga üksus | Proovipõhine | Proovipõhine |
| Jälgitavus | ERP jälgitav | Jah | Jah |
| Juhtimisaeg | 15-17 päeva | 4-8 nädalat | 4-6 nädalat |
| Kohandamine MOQ | Madal (100 tükki) | Kõrge (500+) | Kõrge (500+) |
| ISO sertifikaadid | 9001, 14001, 13485 | Tavaliselt 9001 | Tavaliselt 9001 |
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – rakendub diagnostika- või seireseadmetes kasutatava M25 jaoks. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni M25 plastist pistikute tootmisliin töötab range protsessikontrolli all. Veekindlust IP67 kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga (1 m, 30 minutit). Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja kontrolliaruanded.
Plastikust M25 pistiku voolutugevuse määravad kontaktsüsteem ja juhtmemõõtur, mitte korpuse materjal. PA66 korpus on kõrge temperatuuriga termoplast, mille soojusläbipainde temperatuur ületab 200 °C – tunduvalt üle konnektori töövahemiku -40 °C kuni +105 °C. Kontaktid ise on kullatud messingist ja voolutugevus (kuni 30A) kinnitatakse temperatuuri tõusu testimise teel vastavalt standardile IEC 60512. Meie testimisel on M25 plastpistiku temperatuuri tõus nimivoolu korral samades piirides kui samaväärsete metallpistikute puhul. Korpuse madalamat soojusjuhtivust kompenseerib optimeeritud isolaatori geomeetria ja kontaktide disain, mis hajutab soojust tõhusalt läbi kaablijuhtide ja paneeli liidese.
Jah – plastikust M25 pistik sobib hästi elektrisõidukite laadimiseks, eriti:
Rannikuäärsetesse või kõrge õhuniiskusega kohtadesse paigaldatud vahelduvvoolu laadimisjaamad.
Sisseehitatud laadijad, mis vajavad korrosioonikindlaid ühendusi.
Toite ja signaali ühendavad akuhaldusliidesed.
PA66 korpuse korrosioonikindlad omadused on eriti väärtuslikud elektrisõidukite laadijate puhul, mis on paigaldatud rannikualadele (soolapihustus), linnakeskkonda (talvel maanteesool) või tööstuspiirkondadesse (keemiline kokkupuude). IP68 tihend kaitseb vihma ja pesemise eest. Alalisvoolu kiirlaadimiseks (100 A+) soovitame suuremaid tööstuslikke pistikuid, mis on spetsiaalselt loodud suure vooluga alalisvoolu rakenduste jaoks.
