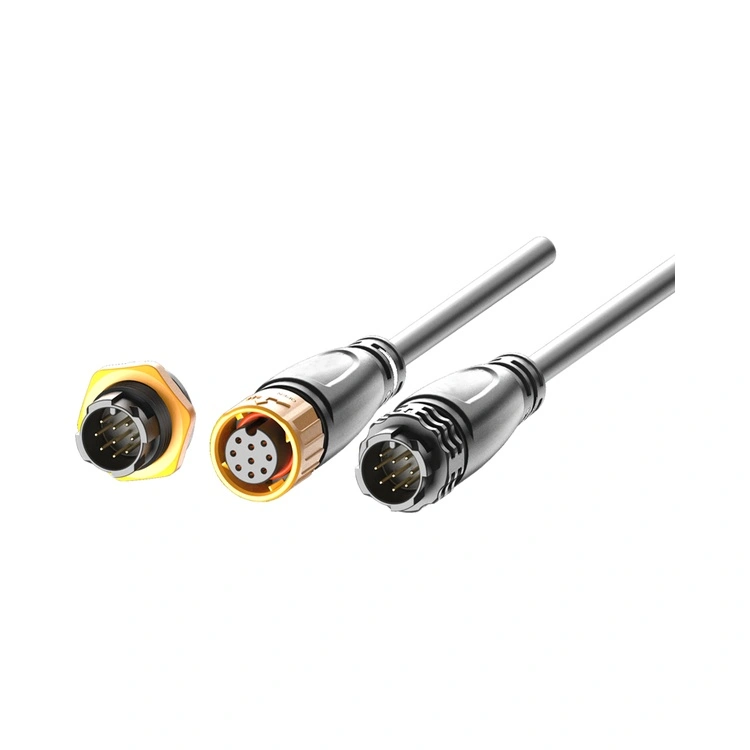

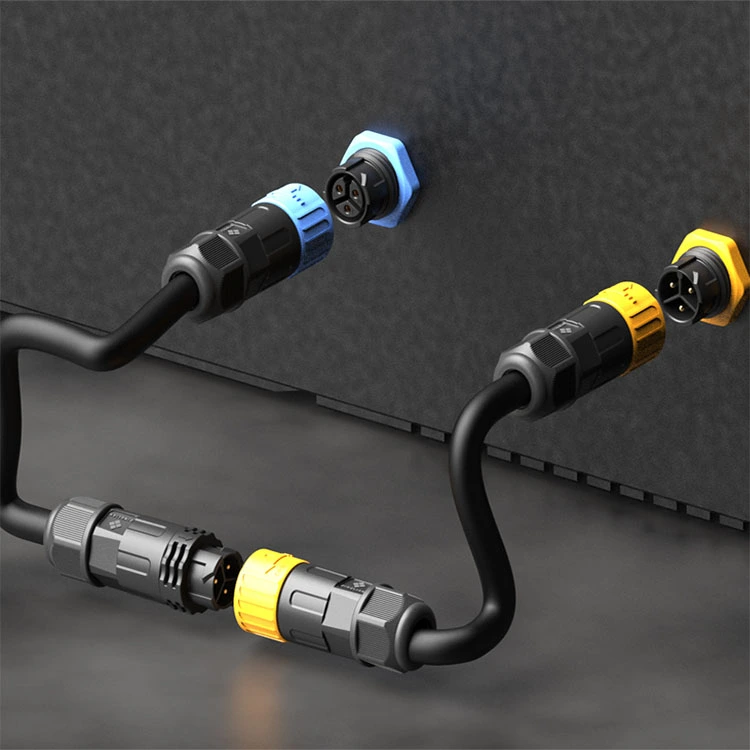

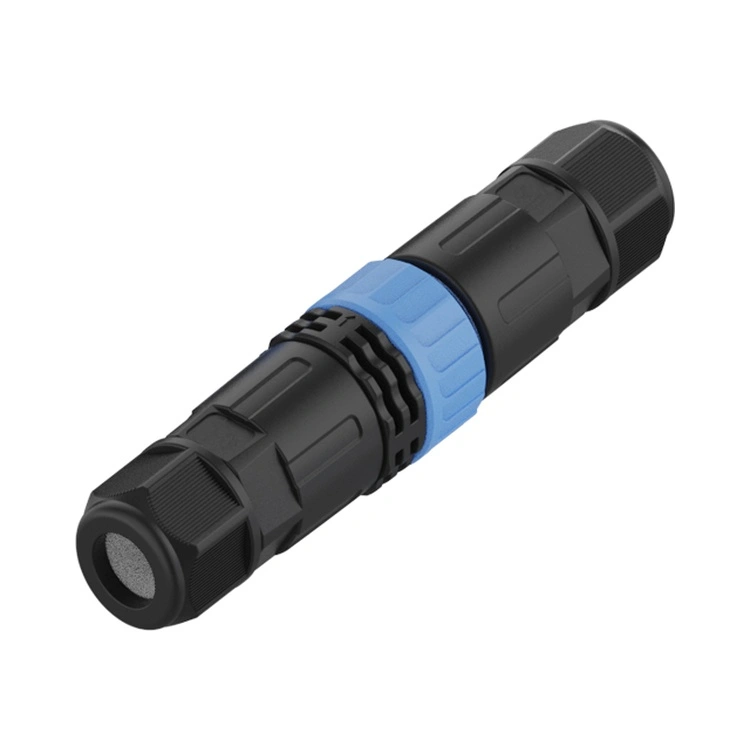

M25-seeria veekindel pistik on Reunioni suurima võimsusega tööstuslik ühenduspesa M-seeria perekonnas, mis on loodud rakenduste jaoks, kus keskkonnakaitsega peab koos eksisteerima suur toiteallikas. See keermestatud ümmargune pistik ühendab vastupidava 25 mm liidese IP67/IP68-klassi tihendiga, muutes selle sobivaks raskeveokite seadmete, mootoriühenduste, toitejaotussüsteemide, elektrisõidukite laadimisinfrastruktuuri ja taastuvenergiapaigaldiste jaoks, kus niiskus, tolm ja vibratsioon on pidevad väljakutsed.

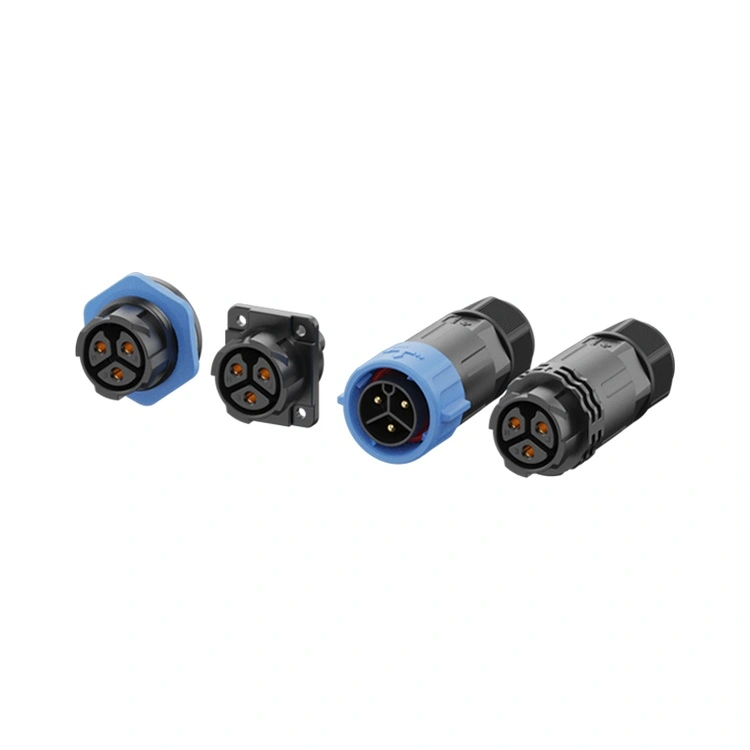

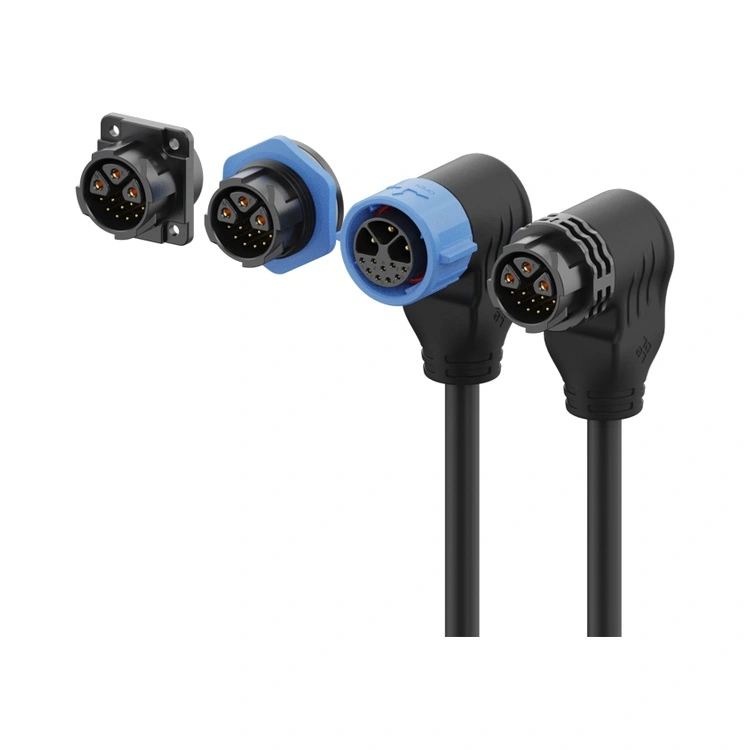

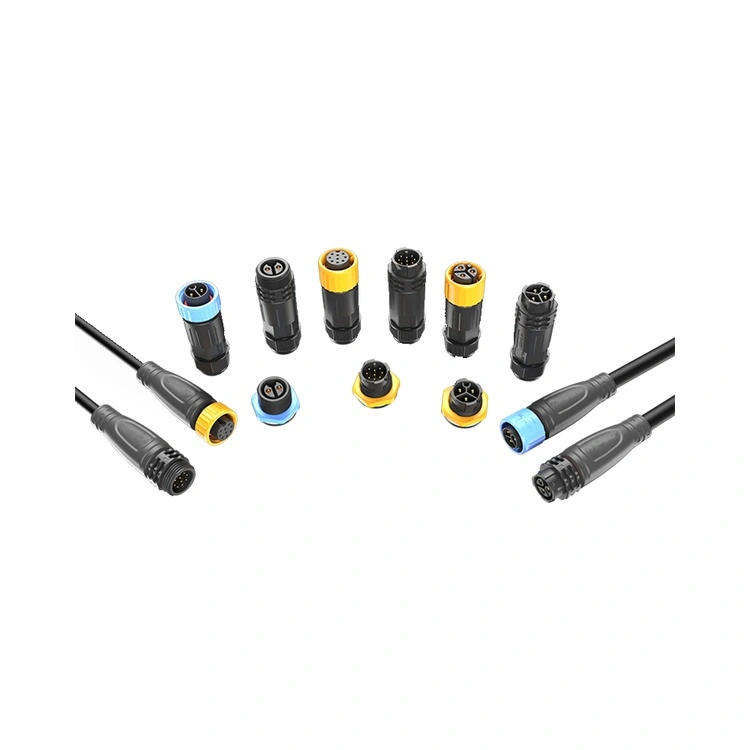

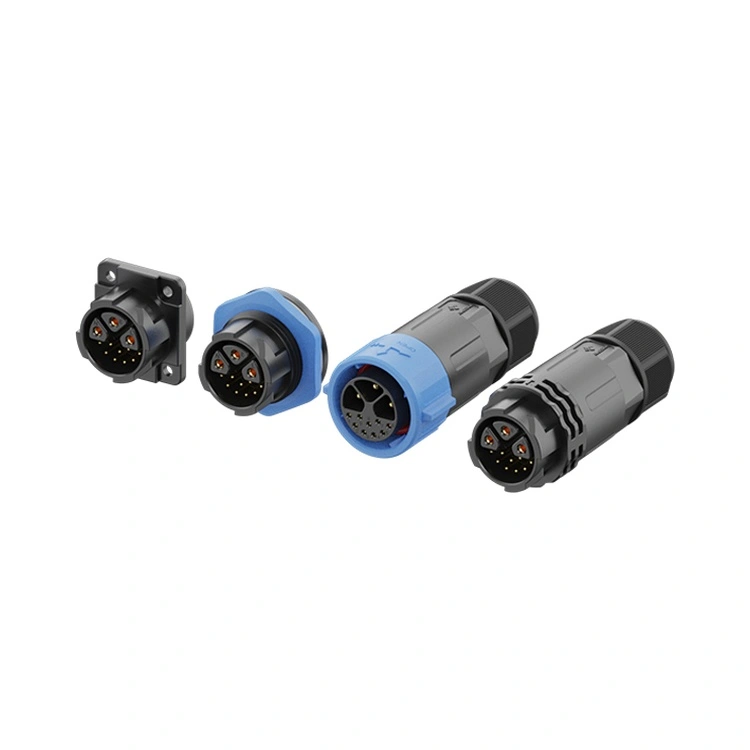

Saadaval 2-12 kontaktiga konfiguratsioonides, sealhulgas hübriidtoitesignaali variandid 5, 3+9 kontakti, mis ühendavad suure voolu toitekontaktid madalpinge signaalikontaktidega ühes korpuses, toetab M25-seeria laia valikut suure võimsusega rakendusi.
Kontaktid on töödeldud messingist selektiivse kullaga, säilitades madala ja stabiilse kontaktitakistuse sadade paaritustsüklite jooksul. Maksimaalne toetatav vool on 30A kontakti kohta.
Reunion toodab M25 seeriat vertikaalselt integreeritud protsessi kaudu – alates täppistöötlusest kuni automatiseeritud kokkupaneku ja 100% elektrilise testimiseni. Saadaval paneelikinnitusega ja kaablikinnitusega versioonidena koos joodisega.
| Funktsioon | Kasu |
| Voolutugevus kuni 30A | Saab hakkama M-seeria suurima võimsusega – sobib rasketele mootoritele, elektrisõidukite laadijatele ja tööstuslikule toitejaotusele. |
| IP67 veekindel | Talub tolmu, ajutist kastmist ja pikaajalist kastmist – usaldusväärne välitingimustes ja pesemiskeskkonnas. |
| Hübriid 3+2, 3+5, 3+9 kontaktiga Valikud | Ühendab suure voolu toiteviigud (kuni 20 A) madalpinge signaali viigudega ühes pesas – vähendab kaablite arvu ja paneeli ruumi. |
| Keermestatud lukustusmehhanism | Vibratsioonikindel paaritumine – takistab lahtitulekut raskete masinate liikumisest ja termilise tsükli tõttu. |
| Kullatud messingist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitab jõudluse niiskes ja väliskeskkonnas. |
| Kõrge temperatuuriga termoplastiline isolaator | -40°C kuni +105°C töö – hõlmab äärmuslikke tööstuslikke ja välistemperatuuri tingimusi. |
| Täisplastist korpus | Kõrge temperatuuriga termoplastsed materjalid - sobib karmidesse keskkondadesse |
| Mitu lõpetamise võimalust | Joote, dip-solde – kohandub erinevate montaažimeetoditega. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2 kontaktiga | 3+5 kontaktiga | 3+9 kontaktiga |
| Pinge reiting | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Praegune reiting | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Traadi osa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Töötemperatuur:-40°C ~ +105°C
Kaitse reiting:IP65 / IP67 / IP68 (ühendatud seisund)
Korpuse materjal:Kõrge temperatuuriga termoplast
Kontaktmaterjal:Kullatud messing
Kontakti takistus:≤3 mΩ
Paaritumistsüklid:≥500
Süttivuse reiting:UL 94 V-0
Kõik materjalid vastavad RoHS-ile
| Aspekt | Reunion M25 seeria | Premium Euroopa M25 kaubamärgid | Odav kaubamärgita M25 |
| Hind | Mahusõbralik hinnakujundus | 3-4 korda kõrgem | Odavam ette |
| Praegune reiting | Kuni 30A | Tüüpiliselt kuni 25A | Muutuv, sageli ülehinnatud |
| Hübriidvalikud | 3+2, 3+5,3+9 – standard | Piiratud | Ei pakuta |
| IP67 kinnitus | Partiikümblustestitud | Partiiliselt testitud | Pole kinnitatud |
| 100% elektriline testimine | Iga üksus | Proovipõhine | Juhuslik või mitte midagi |
| Kuldamine | standard | ≥0,2-0,4 µm | Õhuke või mitte |
| Jälgitavus | ERP jälgitav vaigust valmis konnektorini | Jah | Mitte ühtegi |
| Juhtimisaeg | 12-15 päeva | 4-8 nädalat | Ettearvamatu |
| Kohandamine MOQ | Madal (100 tükki) | Kõrge (500+) | Ei pakuta |
| Tehniline tugi | 24-tunnine vastus 10-liikmeliselt insenerimeeskonnalt | Hea, aga aeglasem | Piiratud |
| ISO sertifikaadid | 9001, 14001, 13485 | Tavaliselt 9001 | Tavaliselt mitte ühtegi |
Kokkutuleku eelised: Saate dokumenteeritud IP67 tihendi, hübriidtoitesignaali konfiguratsioonid ja voolureitingud kuni 30 A – kõike seda kulutõhusa hinnaga, ilma Euroopa kaubamärkide lisatasuta.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – rakendub diagnostika- või seireseadmetes kasutatava M25 jaoks. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
| Kaalutlus | M20 | M25 |
| Maksimaalne vool | 20A | 30A |
| Mehaaniline vastupidavus | Standardne | Tugevam – suurem kest, paksemad seinad |
| Kaabli võimsus | Kuni 2,0 mm² | Kuni 4,0 mm² |
| Paneeli ruum | Kompaktsem | Vajab suuremat väljalõiget |
| Hübriidvalikud | Ei | 3+2, 3+5,3+9 |
Valige M25, kui:
Raskete rakenduste jaoks vajate maksimaalset mehaanilist vastupidavust.
Teie rakendus hõlmab suuremaid kaableid või suuremat mehaanilist pinget.
Kinnaste kätega hõlpsaks käsitsemiseks vajate suurimat kesta.
Teie paneeliruum võimaldab suuremat 25 mm väljalõiget.
Valige M20 millal paneeli ruum on piiratud või rakendus ei nõua täiendavat mehaanilist vastupidavust.
Jah – seeria M25 sobib hästi elektrisõidukite laadimisinfrastruktuuri jaoks, eriti:
Vahelduvvoolu laadimisjaamad.
Sisseehitatud laadijad (mõõdukad alalisvoolud).
Akuhaldussüsteemi liidesed (toide + signaal).
M25 30A voolutugevus, IP67 tihendus ja hübriidtoitesignaali konfiguratsioonid muudavad selle praktiliseks valikuks paljude elektrisõidukite laadimisrakenduste jaoks. Alalisvoolu kiirlaadimiseks (100 A+) soovitame suuremaid tööstuslikke pistikuid, mis on spetsiaalselt loodud suure vooluga alalisvoolu rakenduste jaoks.
IP67 tiheduse saavutamiseks ja säilitamiseks soovitab Reunion:
Paaritusmoment – Pingutage ühendusmutrit käsitsi, kuni O-rõngas puutub kokku paneeli pinnaga, seejärel rakendage momentvõtme abil täiendavat pöördemomenti 1,2–1,5 Nm. Mitte üle 1,8 Nm.
O-rõnga kontroll – Vahetage O-rõngas välja, kui on näha deformatsiooni, pragusid või kõvenemist.
Asendusgraafik – Nõudlike rakenduste puhul (igapäevane pesemine, välistingimustes viibimine) vahetage O-rõngad kord aastas. Standardsete tööstuskeskkondade puhul iga 2-3 aasta järel.
Kaabli painderaadius– Säilitage pistikupesas vähemalt 5× kaabli läbimõõt.
Kaabli orientatsioon– Välistingimustes/pesemisrakendustes suunake kaabli väljalaskeava allapoole, et vältida vedeliku kogunemist tihendi liidese lähedusse.
