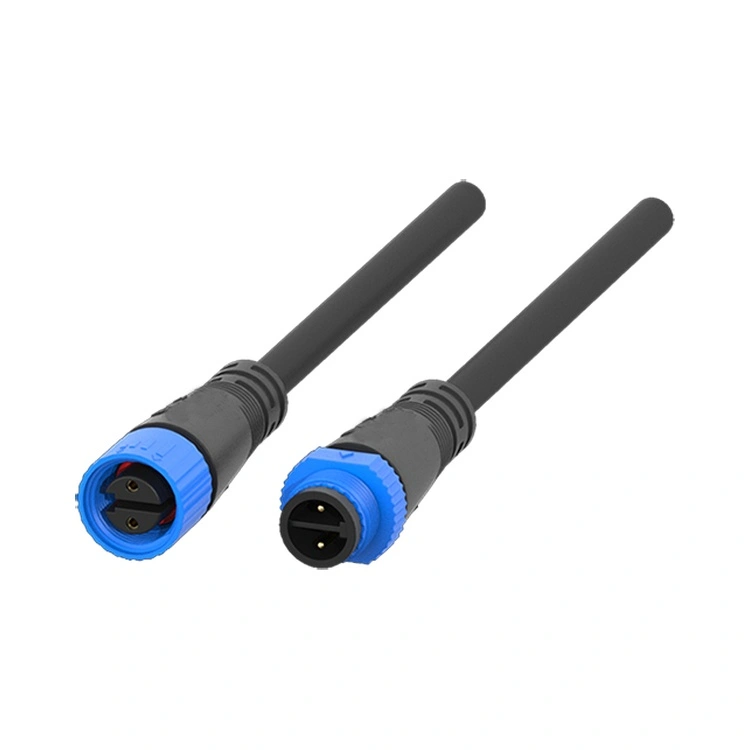

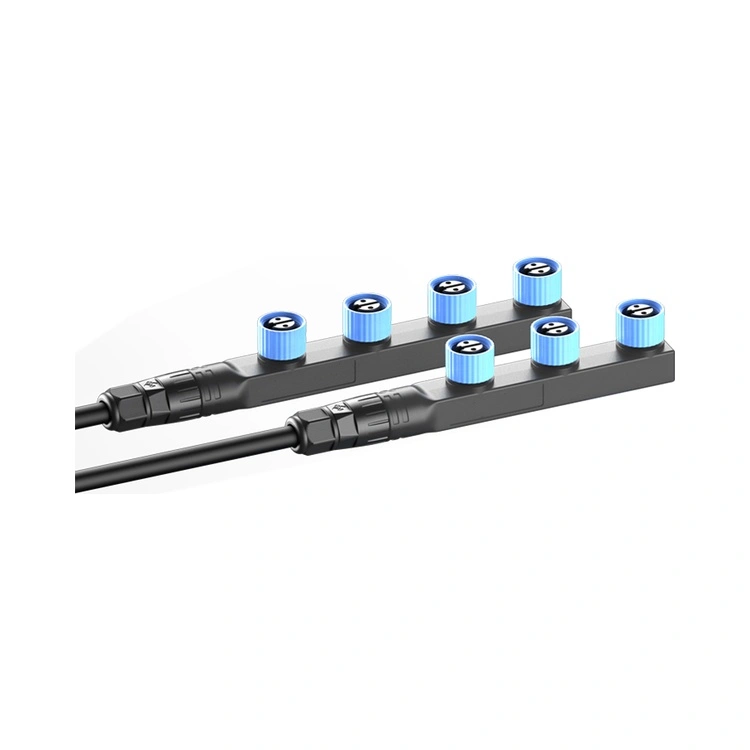

M15 seeria LED-valgusti pistik

M15-seeria LED-valgusti konnektor on Reunioni spetsiaalne ühendusvahend välisvalgustuse tööstusele – üks kiiremini kasvavaid tööstusvalgustuse segmente. See LED-valgustuse liidese standardite järgi sertifitseeritud keermestatud ümmargune pistik ühendab kompaktse 15 mm F-tüüpi disaini ja IP67-klassi tihendiga, mistõttu sobib see tänavavalgustite, tunnelivalgustuse, arhitektuurse valgustuse, staadioni prožektorite ja välistingimustes kasutatavate LED-ekraanide jaoks.

Pistiku korpus on valmistatud ülitugevast PA66 termoplastist, mis tagab suurepärase ilmastikukindluse, korrosioonikaitse ja mehaanilise vastupidavuse ilma metallide alternatiivide kaalu ja korrosiooniprobleemideta.

M15-seeria peamine ohutusfunktsioon on selle mitmetuumaline sisemine vahesein – eraldi tõkked toitejuhtmete vahel hoiavad ära lühiste tekkimist juhtmeisolatsiooni kahjustuste korral, mis on ülioluline nõue suure võimsusega LED-paigaldiste puhul, kus toiteallikad suudavad pakkuda üle 500 W.

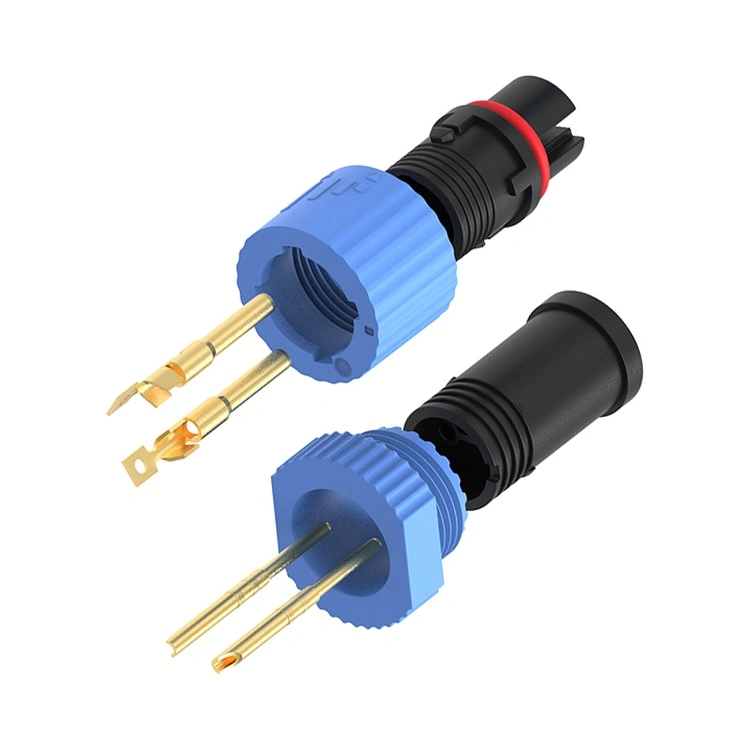

Kontaktid on valmistatud kullatud vasesulamist, säilitades madala ja stabiilse kontakttakistuse (≤3 mΩ) pistiku kasutusea jooksul.

Saadaval 2-, 3-, 4- ja 5-kontaktilise konfiguratsiooniga voolutugevusega kuni 10A, M15-seeria toetab nii konstantse voolu kui ka püsipingega LED-draivereid.

Reunion toodab M15-seeriat vertikaalselt integreeritud protsessi kaudu – alates täppispritsevormimisest kuni automatiseeritud montaaži ja 100% elektrilise testimiseni. Keermestatud lukustusmehhanism tagab vibratsioonikindla sidumise – see on kriitilise tähtsusega paigaldiste puhul, mis on avatud tuulele, liiklusvibratsioonile ja termilisele tsüklile vahemikus -40°C kuni +105°C.

Välisvalgustussüsteeme projekteerivatele inseneridele pakub see pistik usaldusväärse, turvalise ja kompaktse lahenduse, mis on spetsiaalselt kohandatud LED-rakenduste jaoks ning mida toetab Reunioni 15-aastane tootmiskogemus.

Peamised müügiargumendid

M15-seeria on spetsiaalselt loodud välistingimustes kasutatavate LED-valgustite jaoks, mille funktsioonid vastavad pikaajalise välispaigaldise spetsiifilistele nõudmistele.

Tehnilised andmed

Üldised spetsifikatsioonid:

Töötemperatuur:-40°C ~ +105°C

Kaitse reiting:IP67 / IP68 (paaritud)

Korpuse materjal:PA66

Kontaktmaterjal:Kullatud vasesulam

Kontakti takistus:≤3 mΩ

Paaritumistsüklid:≥500

Disaini standard:Vastab LED-valgustuse liidese standarditele

Süttivuse reiting:UL 94 V-0

Kõik materjalid vastavad RoHS-ile

Rakendused ja tegelikud kasutusjuhtumid

M15-seeria LED-valgustit kasutatakse välisvalgustuse rakendustes, kus töökindlus ja ohutus on ülimalt tähtsad.

Peamised rakendusväljad

Tänava- ja maanteevalgustus– LED tänavavalgustid ja maanteede valgustussüsteemid.

Tunneli valgustus– maantee- ja raudteetunneli valgustus.

Arhitektuurne ja fassaadivalgustus– Kontuuride, sildade ja monumentide ehitamine.

Staadioni- ja spordivalgustus– suure pindalaga prožektorisüsteemid.

Välistingimustes kasutatavad LED-ekraanid– Modulaarsed stendid ja suureformaadilised ekraanid.

Maastiku- ja pargivalgustus– Teevalgustus, dekoratiivpaigaldised ja aiavalgustus.

Päikeseenergial töötav valgustus– Võrguväline tänavate ja teede valgustus.

Sertifikaadid ja kvaliteedi tagamine

Reunioni M15 LED-pistiku tootmisliin töötab range protsessikontrolli all. IP67 tihendust kontrollitakse iga tootmispartii puhul tegeliku sukeldumistestiga. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja ülevaatusaruanded, mis toetavad teie kvaliteediauditeid ja kliendidokumentatsiooni nõudeid.

Korduma kippuvad küsimused (KKK)

1. Miks on M15 LED-pistikul juhtide vahel sisemised vaheseinad – kas see on standardfunktsioon?

Mitmetuumaline sisemine vahesein on aturvafunktsioon spetsiaalselt konstrueeritud M15 seeriasse LED-valgustite jaoks. Suure võimsusega LED-paigaldistes suudab toiteallikas toita üle 500 W pingel kuni 350 V alalisvoolu. Kui traadi isolatsioonikiht saab kahjustada (paigaldamise ajal või vibratsiooni tõttu), võivad katmata juhid tekkida lühisesse, mis võib põhjustada draiveri rikke või isegi tulekahju. Sisemised vaheseinad eraldavad pistiku korpuses olevad juhid füüsiliselt, vältides kokkupuudet isegi siis, kui isolatsioon on kahjustatud. See funktsioon onei ole standardne üldotstarbelistes pistikutes (M8/M12) ja on M15 põhiline eristaja. Reunioni vaheseinad on valatud isolaatoriga lahutamatult – neid ei lisata eraldi komponentidena –, tagades, et need püsivad tõhusana kogu pistiku kasutusea jooksul.

2. Milline on M15 ühendusmutri õige pöördemoment ja kuidas tuleks IP67 tihendit aja jooksul säilitada?

IP67 tiheduse saavutamiseks ja säilitamiseks välistingimustes kasutatavate LED-seadmete puhul soovitab Reunion:

Paaritusmoment– Pingutage ühendusmutrit käsitsi, kuni O-rõngas puutub kokku paneeli pinnaga, seejärel rakendage täiendavat pöördemomenti.0,4-0,6 Nmpöördemomendi mutrivõtit kasutades. Mitte üle 0,8 Nm.

O-rõnga kontroll– Eelpaigaldatud O-rõngast tuleks kontrollida iga hooldustsükli ajal. Asendage, kui on näha deformatsiooni, pragusid või kõvenemist.

O-rõnga vahetamise ajakava– Igapäevase termotsükliga välispaigaldiste puhul vahetage O-rõngad ennetava hoolduse käigus iga 2–3 aasta järel.

Kaabli painderaadius– Säilitage minimaalne painderaadius5× kaabli läbimõõt pistiku sisendis, et vältida pinget kaabli tihendile.

Kaabli orientatsioon– Suunake kaabli väljalaskeava allapoole, et vältida vee kogunemist tihendi liidese lähedale.

Puhastamine enne uuesti ühendamist– Enne uuesti ühendamist puhastage konnektori välispinda õrnatoimelise puhastusvahendi ja veega, et praht ei kahjustaks tihendit.
