The M15 seeria veekindel pistik ei ole pelgalt keermestatud ümmargune liides; see on Reunioni spetsiaalne turvabarjäär suure võimsusega LED-süsteemidele, kus ruumipiirangud vastavad äärmuslikele ilmastikutingimustele. Kui standardsed M12 valikud käsitlevad nõrkvoolu signaale, siis see 15 mm platvorm mahutab 16–20 AWG juhte, mis kannavad kuni 10 A kontakti kohta – see on ülioluline kaasaegsete 500 W+ LED-mootorite juhtimiseks arhitektuuri- ja infrastruktuuriprojektides.

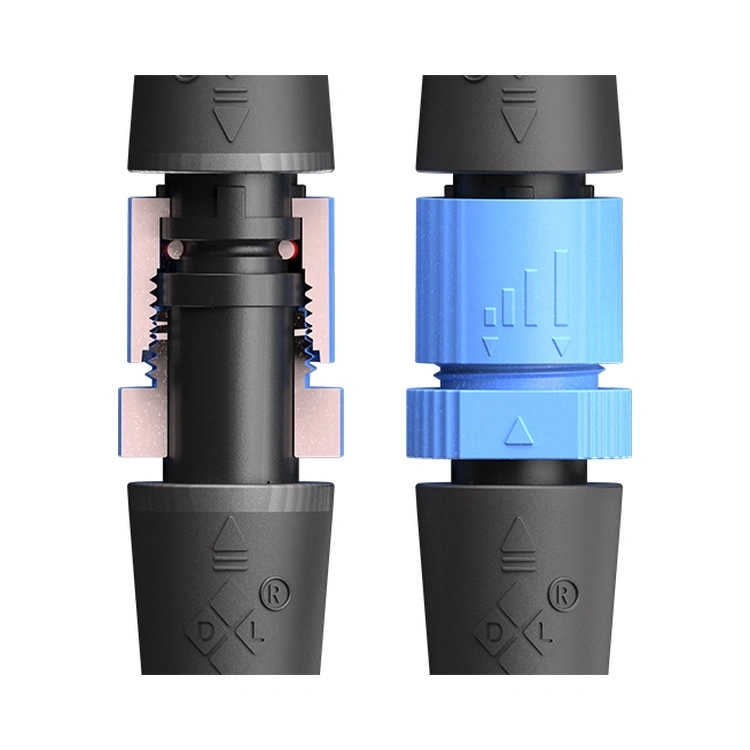

Unikaalne inseneri eristaja: Tüübikujundusega korpus integreerubmitmetuumalised sisemised vaheseinad—füüsilised tõkked, mis eraldavad jõu- ja signaalrajad samas kestas. Reaalses maailmas (nt 24/7 töötav tunnelivalgustus) hoiab see vahesein ära katastroofilised lühised, kui üksikute juhtmete isolatsioon kulub vibratsiooni vastu, mis on tõrkerežiim, mida tavalised ümmargused pistikud sageli tähelepanuta jätavad.

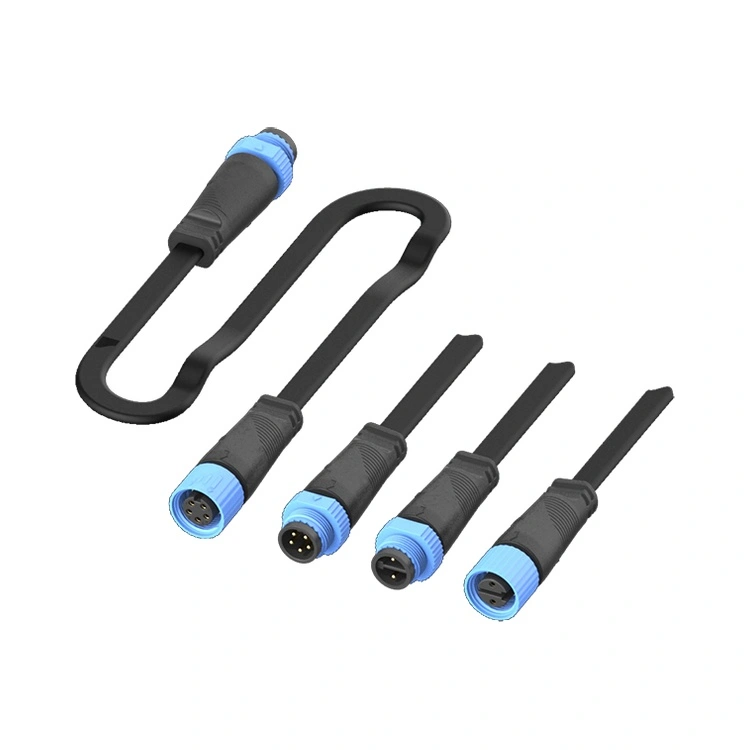

Reunion toodab seda seeriat vertikaalselt integreeritud protsessi abil: täppis PA66 survevalu, vasesulamist kontaktide automaatne kullastamine ja 100% elektriline testimine partii kohta. Saadaval 2-, 3-, 4- ja 5-kontaktilise paigutusega M15 seeria veekindel pistik toetab nii konstantse voolu kui ka püsipingega LED-draivereid koos keermestatud lukustusmutriga, mis säilitab pöördemomendi terviklikkuse tuulest põhjustatud resonantsi ja igapäevase termilise tsükli korral.
| Funktsioon | Projekteeritud kasu teie projektile |
| IP67/IP68 ühendatud tihend | Talub ajutisi üleujutusi (IP67) ja pidevat sukeldumist kuni 1,5 m sügavusele (IP68) – kinnitatud partii tasemel vee sissetungimise testidega |
| Kompaktne 15 mm tüüpi disain | Sobib õhukestesse LED-valgustitesse ja postidele paigaldatud ekraanidele, kus iga millimeeter loeb; vähendab tuulekoormust kinnitustele. |
| Mitmetuumalised sisemised vaheseinad | Ohutus ennekõike: toiteahelate füüsiline eraldamine (250 V/10 A) hoiab ära kaare tekkimise isolatsiooni roomamisel |
| PA66 korpus | Kestab metallkorpusi kauem kui rannikuäärses või keemiliselt agressiivses keskkonnas. |
| Kullatud kontaktid | Säilitab ≤3mΩ kontakttakistuse üle 500+ paaritustsükli |
| Südamikud | 2,3,4,5 tihvtid on valikulised |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin |
| Pinge reiting | 250V | 250V | 125V | 125V |
| Praegune hinnang (nööpnõela kohta) | 10A | 10A | 10A | 10A |
| Juhtmete vahemik | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektriline vastupidavuspinge | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Isolatsioonitakistus | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Töötemperatuur:-40°C ~ +105°C
Kaitse:IP67 / IP68 (kontrollitud ühendatud olekus koos kaasasoleva O-rõngaga)
Eluase:PA66
Kontakt:Kullatud vasesulam
Kontakti takistus:≤3 mΩ
Paaritumise vastupidavus:≥500 korda
Süttivus:UL 94 V-0
Vastavus:RoHS, REACH
| Aspekt | Reunion M15 seeria | Premium EL/USA kaubamärgid | Odavad alternatiivid |
| Ühiku hind | Mahult konkurentsivõimeline (küsige mitmetasandilist hinda) | 2-3 korda kõrgem | Esialgu odavam, kuid varjatud rikkekulud |
| Sisemised ohutusvaheseinad | Jah – kõigi tihvtide puhul standardne | Pakutakse harva | Alati puuduv |
| Korpuse materjal | PA66 | PA või tsingisulam | Taaskasutatud/tundmatu klass – muutub rabedaks 2 aastaga |
| Kontaktplaatimine | Kuldkrohvimine | Kuld või hõbe (0,1–0,2 µm) | Tina või ilma plaadistuseta |
| Temperatuurivahemik | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Jälgitavus | ERP-kodeeritud alates vaigupartiist kuni lõpliku koostamiseni | Jah | Mitte ühtegi |
| Juhtimisaeg | 12-15 päeva | 6-8 nädalat | Ettearvamatu (30–60 päeva) |
| Kohandamine MOQ | 100 tk (kaablikoostude jaoks) | 500+ tk | Ei pakuta |
| Tehniline tugi | 24h reageerimine, 10 ettevõttesisest inseneri | Aeglasem tänu astmelisele toele | Tehniline tugi puudub |
Reunioni tootmisüksus (ISO 9001, 14001 ja 13485 sertifikaat) töötab range statistilise protsessikontrolli all. Iga tootmispartii M15 seeria veekindel pistik sisaldab:
Tooraine
Protsessisisese survevalu kirjed (rõhk, temperatuur, tsükli aeg)
100% elektriline testimine (Hi-pot, isolatsioonitakistus ja kontakttakistus)
IP67 keelekümblustesti aruanded (juhuslik proov igast partiist – fotod ja videod säilitatakse)
The M15 seeria veekindel pistik ei ole tavaline automaatika pistik, mis on mõeldud valgustamiseks. See käsitleb kolme tegelikku lünka:
Praegune võimsus: M12/M8 talub tavaliselt max 4A; M15 tarnib10A kontakti kohta— hädavajalik 100W+ LED-moodulite jaoks.
Ohutusvaheseinad: Sisemised tõkked onkohustuslik SELV (Safety Extra Low Voltage) süsteemide jaoks, kus toite- ja juhtjuhtmed eksisteerivad koos. Ilma nendeta võib hulkuv traat lühistada 250 V signaaliliiniga, mis hävitab draiverid.
Vastupidavus: M15 PA66 korpus koos UV-stabilisaatoritega hoiab ära päikese poolt põhjustatud pragunemise – teadaolev rikkerežiim tavaliste M12 nailonisegude jaoks välistingimustes postide kinnitustes.
Kolm insenertehnilist põhjust:
Soojuspaisumise vaste: PA66 laieneb/tõmbub kokku kaabli ümbrise ja LED-korpusega, vähendades tihendi nihkepinget -40°C~+105°C kõikumise ajal.
Galvaanilise korrosiooni vältimine: Rannikuäärsetes või jääsulatuskeskkonnas kannatavad metallühendused pragukorrosiooni all isegi plaadistuse korral. PA66 välistab selle täielikult.
Kaalu alandaminekohta: 40% kergem kui samaväärsed metallkestad – kriitilise tähtsusega tuulekoormuse all olevate konsoolsete valgustiharude jaoks.
Projektide jaoks, mis nõuavad selgesõnaliselt metallist varjestust (nt EMI-tundlik meditsiinivalgustus), pakub Reunion alternatiivseid seeriaid, kuid 95% välistingimustes kasutatavate LED-rakenduste puhul ületab PA66 omamise kogumaksumuse metalli.
Paaritusmoment:Pingutage käsitsi, kuni O-rõngas asetseb, seejärel rakendage0,4–0,6 Nm momentvõtmega. Ärge kunagi ületage 0,8 Nm (ülekokkusurumine moonutab O-rõngast).
O-rõnga kontroll:Vahetage eelinstallitud NBR O-rõngas iga kord24 kuud paigaldiste jaoks, mille päevane termiline tsükkel on >30°C delta.
Kaabli sisestus:Säilitada a5× kaabli läbimõõt painderaadius pingevabastuse juures, et vältida mikrovahede tekkimist traadi isolatsiooni ümber.
Orientatsiokohta: Juhtige kaabel alati allapoole, et vältida vee kogunemist tagakesta liidesesse.
Reunion varustab tehases kokkupandud kaablirakmeid eelpöördmomendiga pistikutega, mis välistab kriitilise tähtsusega infrastruktuuriprojektide kohapealse paigalduse varieeruvuse.
