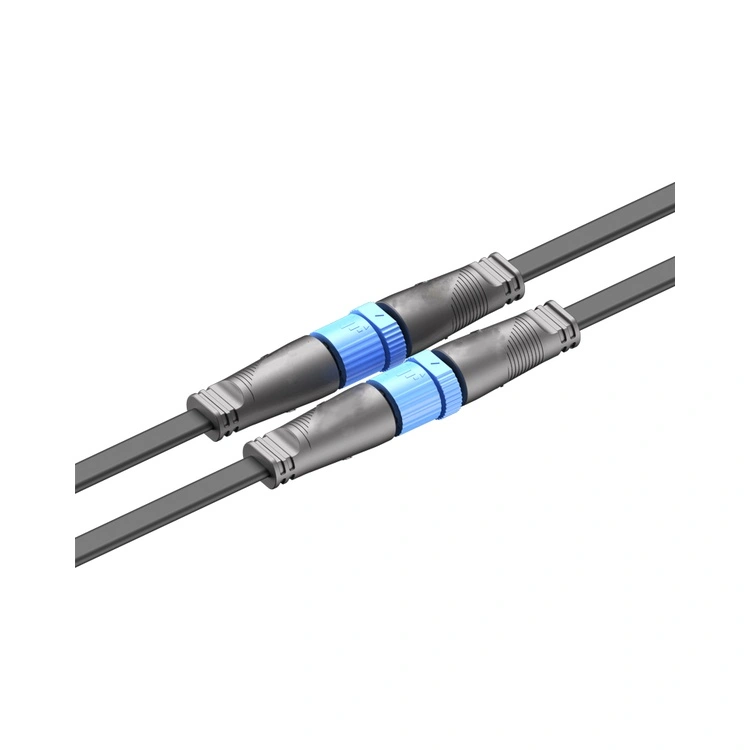

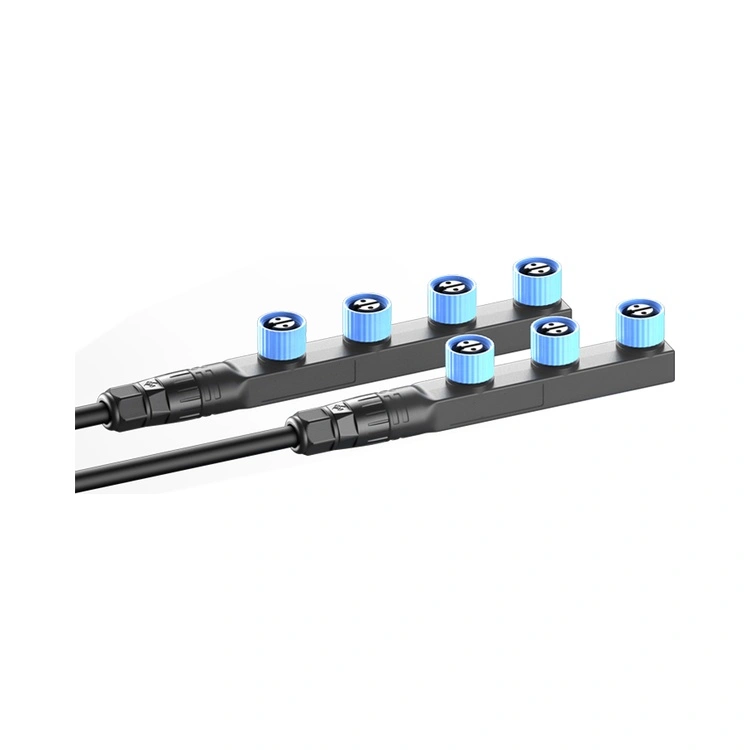

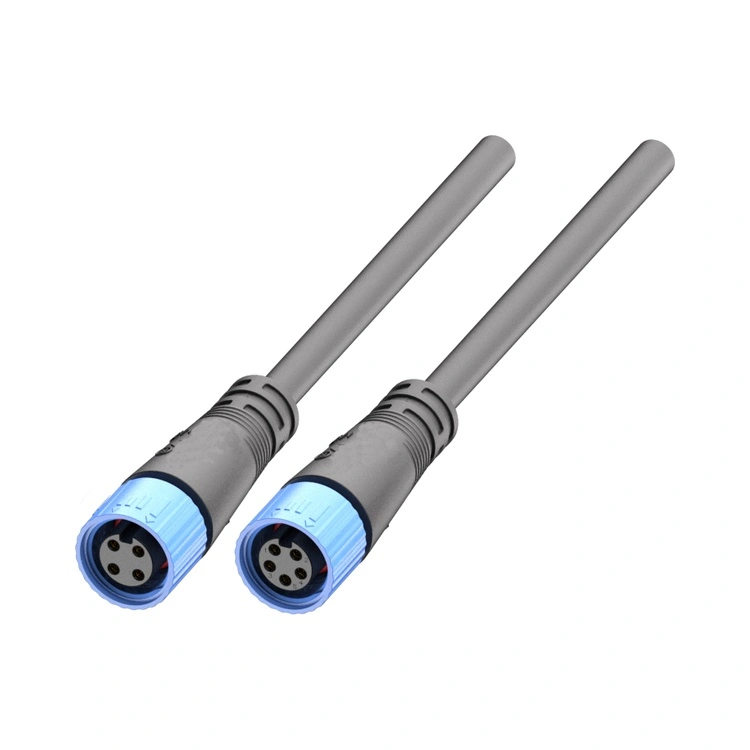

Plastikust veekindel pistik M15 pakub ainulaadseid eeliseid, mida metallpistikud ei suuda pakkuda, eriti ranniku-, mere- ja kaalutundlikes rakendustes.
| Funktsioon | Kasu |
| Korrosioonikindel PA66 korpus | Ei roostet ega oksüdatsiooni – mõeldud soolapihustamiseks, rannikukeskkonnas ja kemikaalidega kokkupuutuvates paigaldistes. |
| Kuni 60% kaalulangus | Oluliselt kergem kui messingist ekvivalendid – vähendab valgustuskonstruktsioonide koormust ja lihtsustab käsitsemist. |
| IP67 keskkonnakaitse | Talub pidevat sukeldumist – usaldusväärne väli-, mere- ja üleujutusohtlike seadmete jaoks. |
| Mitmetuumalised sisemised vaheseinad | Eraldi tõkked toitejuhtmete vahel – suurendab suure võimsusega välisseadmete elektriohutust. |
| Kullatud vasesulamist kontaktid | Madal kontakttakistus (≤3mΩ) ja korrosioonikaitse – säilitab jõudluse niiskes keskkonnas. |
| Keermestatud lukustusmehhanism | Vibratsioonikindel paaritus – hoiab ära lõdvenemise tuule, lainetuse ja liiklusvibratsiooni eest. |
| -40°C kuni +105°C Töötamine | Lai temperatuurivahemik hõlmab äärmuslikke välis- ja meretingimusi. |
| Parameeter | 2-pin | 3-pin | 4-pin | 5-pin |
| Pinge reiting | 250V | 250V | 125V | 125V |
| Praegune reiting | 10A | 10A | 10A | 10A |
| Traadi osa | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Töötemperatuur:-40°C ~ +105°C
Kaitse reiting:IP67 / IP68 (paaritud)
Korpuse materjal:PA66
Kontaktmaterjal:Kullatud vasesulam
Kontakti takistus:≤3 mΩ (esialgne)
Paaritumistsüklid:≥500
Disaini standard:Vastab LED-valgustuse ja välisseadmete liidese standarditele
Süttivuse reiting:UL 94 V-0
Kaal:Umbes 60% kergem kui võrreldavad messingist pistikud
Kõik materjalid vastavad RoHS-ile
Reunioni ettevõttesisene survevalu võime võimaldab väliseadmete tootjatel kohandada M15 plastist veekindlat pistikut vastavalt oma konkreetsetele disaininõuetele – alates värvist ja tekstuurist kuni kaablikoostude ja pakenditeni.
Korpuse värv– Kõik RAL- või Pantone-värvid, mis on vormitud otse materjali sisse – pole vaja värvimist ega teisest viimistlust. Värv on lahutamatu ja ei purune ega kooru.
Pinna tekstuur– Sile, matt või tekstureeritud viimistlus haarde või esteetiliste nõuete jaoks.

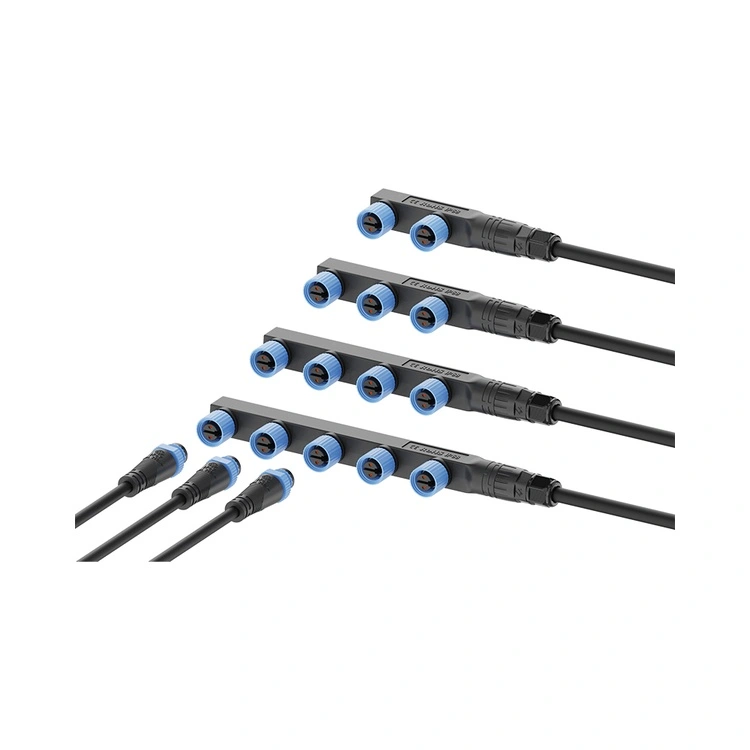

Kaablikomplektid– Kohandatud pikkus (0,1 m kuni 20 m), PUR (õli-/keemiakindel) või PVC ümbris, ühe- või kaheotsaline, ülevormitud tõmbevabastusega või ilma.

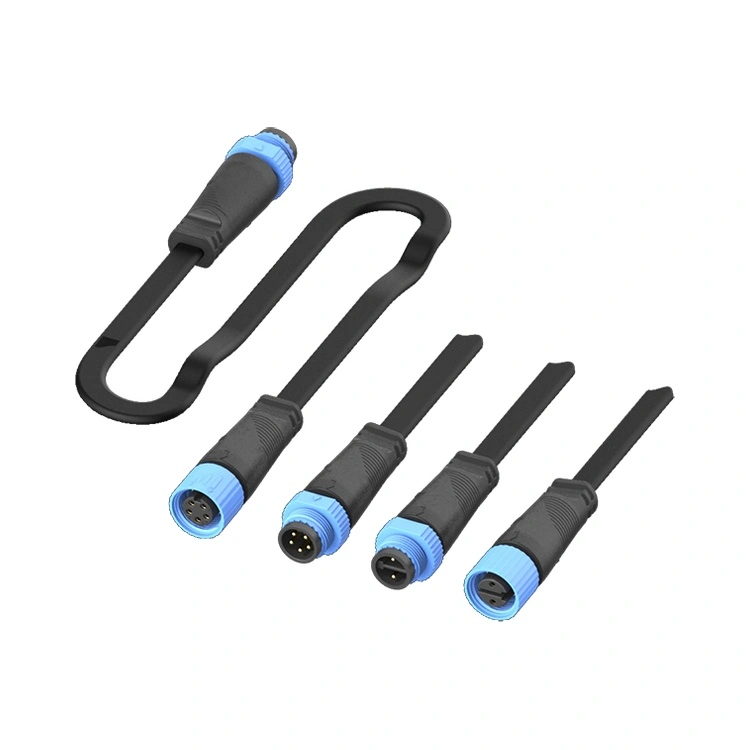

Kontaktide laadimine– vastavalt vajadusele 2, 3, 4 või 5 tihvti; kasutamata positsioonid, mis on jäetud tühjaks või varustatud mehaanilise tasakaalu tagamiseks mannekeenidega.
Kaabli märgistus– Kohandatud printimine või termokahanevad etiketid vooluringi tuvastamiseks.
Ühenduse suund– Sirged või täisnurksed versioonid paneeli- või kaablikinnitusrakenduste jaoks.
Pakendamine– Antistaatilised kotid, rullid või erimärgistatud karbid automatiseeritud koosteliinide jaoks.
Reunionil on oma 4000 m² suuruses Shenzheni tehases spetsiaalne survevaluseade:
Materjali kuivatamine– PA66 kuivatatakse täpselt niiskuse eemaldamiseks ja vormidefektide vältimiseks.
Sissepritsevormimine– Täppisvormimine automatiseeritud pressidel ±0,02mm tolerantsi kontrolliga; värvipigment lisatakse otse vaigule.
Kontakt tembeldamine ja plaadistamine– Kiire stantsimine vasesulamist selektiivse kullaga automaatsete tünnide katmise liinidel.
Teisesed toimingud– Kullatud kontaktide ja O-rõngastihendite sisestamine vormitud korpusesse.
Kaabli töötlemine– automaatne lõikamine, eemaldamine ja tinatamine; ettevõttesisene PUR/PVC kaabli väljapressimine kohandatud kaablikoostude jaoks.
Kokkupanek– Poolautomaatsed liinid, millel on nägemiskontrolliga kontaktide paigutus ja pöördemomendiga juhitav kinnitus.
Elektriline testimine– 100% järjepidevuse, isolatsioonitakistuse (≥5000MΩ) ja dielektrilise vastupidavuse kontroll.
Keskkonnaproovide võtmine– Partiiproovide võtmine IP67 keelekümbluse jaoks (1 m, 30 min) ja termiline tsükkel.
Pakendamine– Antistaatiline vaakumtihend kuivatusainega; ekspordikvaliteediga karpi pakkimine vastavalt vajadusele kohandatud märgistusega.
| Sertifitseerimine | Ulatus |
| ISO 9001:2015 | Kvaliteedijuhtimine – projekteerimine, tootmine ja müügijärgne teenindus. |
| ISO 14001:2015 | Keskkonnajuhtimine – kontrollitud jäätmetekke vähendamine ja säästvad tavad. |
| ISO 13485:2016 | Meditsiiniseadmete kvaliteedijuhtimine – rakendub diagnostika- või seireseadmetes kasutatava M15 jaoks. |
| UL tunnustatud | Komponenditaseme ohutussertifikaat Põhja-Ameerika turgudele. |
| RoHS | Ohtlike ainete piiramine – vastavus EL direktiivile. |
Reunioni M15 plastkonnektori tootmisliin töötab range protsessikontrolli all. IP67 tihendust kontrollitakse igal tootmispartiil tegeliku sukeldumiskatsega (1 m, 30 minutit), kasutades vett. Iga partii kohta säilitatakse katseprotokollid, materjalisertifikaadid ja ülevaatusaruanded, mis toetavad teie kvaliteediauditeid ja kliendidokumentatsiooni nõudeid.
M15 PA66 korpus onolemuselt korrosioonikindel— ei roosteta ega oksüdeeru. Sõltumatu soolapihustustesti ASTM B117 järgi (96 tundi) ei täheldanud me pinna lagunemist, tihenduse terviklikkuse vähenemist (IP67 kontrollitud järeltest) ja kontaktpinnad jäid kullaga katmise tõttu spetsifikatsiooni piiridesse. Seevastu nikeldatud messingist pistikutel ilmneb sageli 48–72 tunni jooksul pärast soolapihustusega kokkupuudet nähtava korrosiooniga (täppide tekkimine, valge rooste tekkimine), mis võib kahjustada O-rõnga tihendit ja keerme terviklikkust. Merekeskkonnas (avamereplatvormid, rannikuvalgustus, laevad) ületab plastikust M15 märkimisväärselt kaetud metallist pistikud.
Jah. Kui korpus on plastikust, siiskeermestatud lukustusliides sisaldab metallist sisestusi, et tagada pidev pöördemomendi säilimine sadade paaritustsüklite jooksul. Reunioni testid näitavad, et pärast 500 paaritustsüklit jääb hoidejõud >90% esialgsest spetsifikatsioonist, keerme kulumine on metall-metalli keerme haardumise tõttu minimaalne ja O-rõnga tihend jääb tõhusaks kogu temperatuurivahemikus. Suure tsükliga rakenduste puhul (nt iga-aastane hooldus, mis nõuab pistiku lahtiühendamist) soovitame tihendi eluea pikendamiseks määrida O-rõngast silikoonmäärdega.
