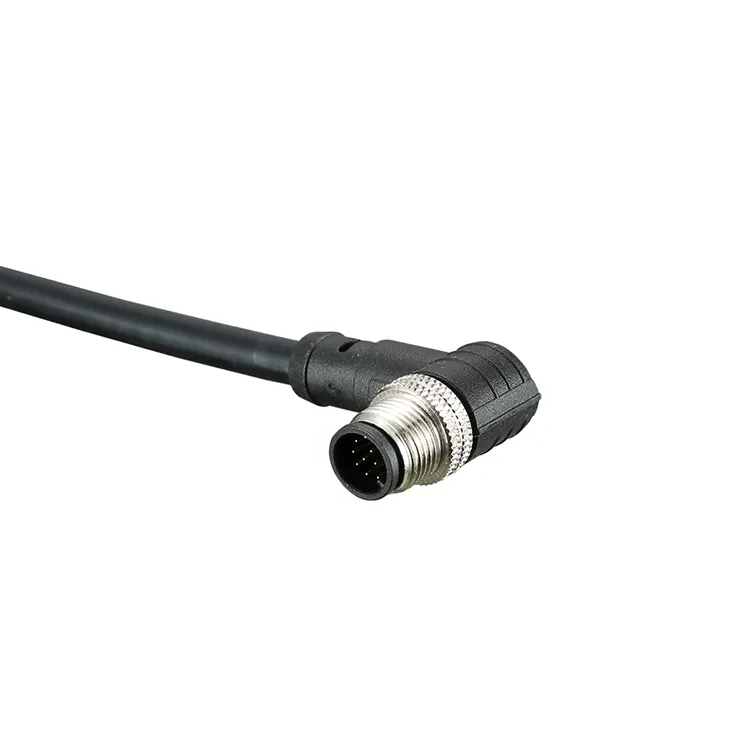

Kokkutulektoimetab kohaleM12-seeria tööstuslik veekindel pistiktootjatele, kes otsivad töökindlaid elektriühendusi nõudlikes tööstuskeskkondades. Ühilduvate automatiseerimis-, tuvastus- ja juhtimissüsteemide jaoks loodud pistikute seeria pakub praktilist kombinatsiooni kompaktsest paigaldusest, turvalisest keermestatud ühendusest ja mudelist sõltuvast keskkonnakaitsest, et toetada seadmete stabiilset tööd.
Artikli kokkuvõte:Tööstuslik ühenduvus mõjutab masina tööaega, signaali täpsust ja hoolduskulusid. M12-seeria tööstuslikku veekindlat pistikut kasutatakse laialdaselt andurite, täiturmehhanismide, juhtseadmete ja tööstuslike sideseadmete ühendamiseks. Pistiku kodeerimise, kontaktide konfiguratsiooni, sissepääsukaitse, kaabli konstruktsiooni ja elektriliste hinnangute mõistmine aitab inseneridel valida õige lahenduse. Selles artiklis käsitletakse tööpõhimõtteid, olulisi spetsifikatsioone, tööstuslikke rakendusi, paigaldustavasid ja ostukaalutlusi, mis aitavad ettevõtetel teha teadlikke ühendusotsuseid.
1. Miks on tööstuslik ühenduvus oluline?
2. Mille poolest M12 pistik erineb?
3. Millised disainifunktsioonid pakuvad praktilist kasu?
4. Milliseid tehnilisi näitajaid peaksite hindama?
5. Millised tööstusharud saavad M12 pistikutest kasu?
6. Kuidas peaksid ostjad hindama M12 pistiku tarnijat?
7. Millised tavad aitavad pistiku kasutusiga pikendada?
Kaasaegsed tööstusseadmed sõltuvad elektrienergia ja signaalide täpsest ülekandest omavahel ühendatud komponentide vahel. Andurid koguvad tööandmeid, täiturmehhanismid täidavad käske ja kontrollerid koordineerivad masina liikumist. Iga ühendus selles süsteemis aitab kaasa üldisele jõudlusele.
Vibratsiooni mõjul lõdvenev pistik, mis laseb niiskusel jõuda elektrikontaktideni või ei suuda säilitada ühtlast kontakti, võib katkestada tootmise ja raskendada tõrkeotsingut. Automatiseeritud tootmises võib isegi väike ühenduse probleem põhjustada ootamatut seisakut, korduvat hooldust või anduri ebatäpseid näitu.
Tööstuslikud pistikud peavad seetõttu vastama mitmele nõudele korraga:
M12 pistikuvorming rahuldab paljud neist vajadustest kompaktse ringikujulise disaini ja keermestatud ühendussüsteemi kaudu. Kui rakenduse jaoks on valitud õige mudel, võib see aidata inseneridel ehitada organiseeritud, hooldatavaid ja töökindlaid tööstuslikke juhtmesüsteeme.
M12 tähis viitab konnektori liidesele, millel on nominaalne 12 mm keermestatud ühendus. Selle kompaktsed mõõtmed muudavad selle eriti kasulikuks väliseadmete ja masinate jaoks, kus paigaldusruum on piiratud, kuid turvaline elektriühendus on endiselt oluline.
Erinevalt pistikust, mis on valitud ainult selle füüsilise välimuse tõttu, tuleb M12 toodet hinnata selle täieliku konfiguratsiooni järgi. Erinevatel mudelitel võib olla erinev kontaktide arv, kodeerimise paigutus, kontaktide määramine, kaablitüübid ja elektrilise jõudluse reitingud.
Olenevalt konkreetsest tootest võivad saadaolevad konfiguratsioonid sisaldada sirgeid pistikuid, täisnurkseid pistikuid, kaabli külge kinnitatud pistikuid ja paneelile kinnitatud pistikuid. Sirge konstruktsioon võib sobida juurdepääsetavatele paigalduskohtadele, samas kui täisnurkne konstruktsioon võib aidata kitsastes ruumides hallata kaablite vahet.
Mõned M12 konfiguratsioonid on ette nähtud andurite ja täiturmehhanismide signaalide jaoks, samas kui teised kodeerimissüsteemid toetavad teatud tööstuslikke side- või toiterakendusi. Neid variante ei tohiks käsitleda asendatavatena. Insenerid peavad enne seadmete ühendamist kontrollima kontaktide paigutust, kodeerimist, pinget, voolu ja liidese nõudeid.
Veekindlad M12 pistikud kasutavad väliste saasteainete sissepääsu piiramiseks sobivat korpust, tihendit ja kaablisisendit. Kaitsetase varieerub olenevalt mudelist ja paigaldustingimustest. Näiteks IP67 klassifikatsiooniga koost on ette nähtud tolmukindlaks kaitseks ja ajutiseks sukeldumiseks kindlaksmääratud katsetingimustes, tingimusel et see on õigesti kokku pandud ja ettenähtud viisil kasutatud.
Tootespetsiifiliste konfiguratsioonide ja saadaolevate valikute kohta vaadake Reunion M12 seeria tööstusliku veekindla pistiku tootelehte.
Tööstuslikud masinad sisaldavad sageli piiratud kasutusala piires arvukalt andureid ja juhtkomponente. Vormitegur M12 pakub kompaktset ühendusliidest, mis aitab lihtsustada juhtmestiku paigutust ja vähendada tarbetut paigaldusruumi.
See võib olla eriti kasulik konveiersüsteemides, robotseadmetes, pakendamismasinates ja hajutatud automatiseerimisseadmetes, kus mitu väliseadet on ühendatud ühise juhtimisarhitektuuriga.
Keermestatud ühendus aitab säilitada ühendusliidest seadme tavapärase töötamise ajal. Võrreldes ebapiisavalt kinnitatud ühendusega võib õigesti kokku pandud keermestatud ühendus vähendada tavapärasest liikumisest ja vibratsioonist põhjustatud juhuslikku eraldumist.
Ühendus tuleks siiski alati pingutada vastavalt tootja juhistele. Liigne pingutamine võib pistikut kahjustada, samas kui ebapiisav pingutamine võib kahjustada mehaanilist turvalisust või tihendusvõimet.
Sobivad tihenduskomponendid aitavad kaitsta elektrikontakte tolmu ja niiskuse eest. See on oluline seadmete puhul, mis on paigaldatud tootmisprotsesside lähedusse, puhastusaladele, välistingimustes kasutatavatele masinatele ja muudele kohtadele, kus on oodata kokkupuudet keskkonnaga.
Kaitse sõltub komplektist, sealhulgas liidesest, kaabli sisendist, paigaldusviisist ja tihendite seisukorrast. Pistik tuleb valida vastavalt tegelikule töökeskkonnale, mitte ainult sõnale "veekindel".
Erinevad kaablimaterjalid ja kontaktide paigutus võimaldavad M12-pistikut sobitada konkreetsete seadmenõuetega. Olenevalt mudelist võivad ostjad vajada hindama kaabli painduvust, kulumiskindlust, juhtme suurust, varjestust, kontaktplaati ja paigaldussuunda.
Ühilduvate standardiseeritud pistikuliideste kasutamine võib muuta komponentide asendamise ja rikete eraldamise lihtsamaks. Tehnikud saavad ühenduspunkte hõlpsamini tuvastada eeldusel, et juhtmestiku dokumentatsiooni, kontaktide määramist ja asendusosade numbreid säilitatakse täpselt.
Pistiku valimine ainult välimuse või keerme suuruse järgi ei ole piisav. Ostumeeskond peaks võrdlema tootja avaldatud spetsifikatsioone sihtrakenduse elektriliste, mehaaniliste ja keskkonnanõuetega.
Järgmises tabelis on toodud peamised parameetrid, mida M12 veekindla pistiku ülevaatamisel hinnata. Tegelikud väärtused tuleb kinnitada valitud mudeli praeguse andmelehe alusel.
| Spetsifikatsioon | Mida kontrollida | Miks see on oluline |
|---|---|---|
| Konnektori liides | M12 keermestatud ühendus- ja ühenduskonstruktsioon | Tagab mehaanilise ühilduvuse seadmetega. |
| Pin konfiguratsioon | Kontaktide arv ja PIN-koodi määramine | Toetab õiget juhtmestikku ja signaali edastamist. |
| Kodeerimine | A-koodiga, D-koodiga, X-koodiga või muud kindlaksmääratud tüüpi | Aitab tuvastada kavandatud liidese ja vältida ühildumatuid ühendusi. |
| Nimipinge | Tootja määratud tööpinge | Peab vastama elektrisüsteemile ja kehtivatele ohutusnõuetele. |
| Nimivool | Valitud konfiguratsiooni praegune hinnang | Aitab vältida toimimist väljaspool pistiku elektrilisi piire. |
| Sissepääsu kaitse | Nõutav IP reiting ja monteerimistingimused | Määrab sobivuse eeldatava tolmu ja niiskusega kokkupuute korral. |
| Töötemperatuur | Määratud miinimum- ja maksimumtemperatuurid | Aitab säilitada jõudlust muutuvates keskkonnatingimustes. |
| Kontaktmaterjal | Alusmaterjal ja kontaktplaat | Mõjutab elektrikontaktide jõudlust ning kulumis- või korrosioonikindlust. |
| Kaabli ehitus | Juhi suurus, ümbrise materjal, pikkus ja varjestus | Toetab paigaldust, paindlikkust ja keskkonnanõudeid. |
| Mehaaniline vastupidavus | Paaritustsükli nimiväärtus ja sidumisnõuded | Aitab hinnata sobivust hoolduseks ja korduvaks ühendamiseks. |
Oluline valikumärkus:Ärge eeldage, et kõik M12-seeria pistikud toetavad sama pinget, voolu, kontaktide arvu, kodeerimist, temperatuurivahemikku või IP-reitingut. Näiteks võivad nelja kontaktiga anduripistikul ja kiirel andmepistikul olla oluliselt erinevad elektrinõuded, hoolimata M12 tähise jagamisest.
Enne tellimist küsige täpset osa numbrit, mõõtmete joonist, ühendusskeemi ja kehtivaid katseandmeid. Nende dokumentidega on lihtsam kinnitada, et konnektor vastab süsteemi nõuetele.
Automatiseeritud tootmisliinid toetuvad anduritele, täiturmehhanismidele ja hajutatud juhtimismoodulitele, et jälgida seadmeid ja koordineerida masina toiminguid. Sobivad M12 pistikud pakuvad praktilisi ühenduskohti väliseadmetele ja aitavad korraldada masina juhtmestikku.
Robotielemendid ja pakkimisseadmed võivad sisaldada liikuvaid kooste, kompaktseid andurite aluseid ja piiratud ruumi kaablite suunamiseks. Erinevate pistikute orientatsioonide ja kaablikonfiguratsioonide saadavus võib aidata inseneridel kujundada ligipääsetavamaid ühendusi. Dünaamilised rakendused nõuavad endiselt kaabli- ja pistikukomplekte, mis on hinnatud tegelike liikumis- ja paindetingimuste jaoks.
Valitud tööstuslikes võrgurakendustes kasutatakse ühilduvaid M12 kodeerimisvariante. Õige mudel sõltub sidestandardist, nõutavast andmeedastuskiirusest, kontaktide määramisest, varjestuse paigutusest ja võrguseadmete liidesest.
Välisandurid ja seireseadmed võivad kokku puutuda vihma, tolmu, temperatuurimuutuste ja muude keskkonnamõjudega. Sobiva nimiväärtusega M12 pistik aitab kaitsta elektriliidest, kui komplekt on paigaldatud vastavalt selle spetsifikatsioonidele.
Valitud transpordisüsteemides ja tööstussõidukites kasutatakse andurite ja juhtimisseadmete ühendamiseks ümmargusi pistikuid. Nende rakenduste puhul peaksid disainerid arvesse võtma vibratsiooni, kaabli liikumist, temperatuurikõikumisi, kokkupuudet vedelikuga ja kõiki tööstusharuspetsiifilisi kvalifikatsiooninõudeid.
Kõigis neis sektorites on parim pistik see, mis vastab tegelikele töötingimustele, mitte tingimata kõrgeima nominaalreitingu või madalaima ostuhinnaga mudelile.
Tarnija valik mõjutab rohkem kui esialgne hanke maksumus. Toote järjepidevus, tehniline tugi, dokumentatsioon, tootmise planeerimine ja suhtlus võivad mõjutada projekti ajakava ja pikaajalist hooldust.
Tarnija, näiteks Reunioni, hindamisel peaksid ostumeeskonnad arvestama järgmiste punktidega ja kinnitama, millised teenused kehtivad nõutava tootekonfiguratsiooni puhul.
Suuremate hankeprojektide puhul peaksid ostjad enne masstellimust kehtestama ka näidiste ja spetsifikatsioonide kinnitamise protsessi. Kinnitatud osanumbri ja versiooni dokumenteerimine aitab vähendada testitud konfiguratsioonist erineva konnektori vastuvõtmise ohtu.
Saadaoleva tooteteabe ülevaatamiseks külastage Reunioni tööstusliku veekindla pistiku lehte ja edastage oma tehnilised nõuded otse tarnijale.
Õige paigaldus on elektrilise stabiilsuse ja keskkonnakaitse tagamiseks hädavajalik. Isegi kvaliteetne pistik võib enneaegselt ebaõnnestuda, kui selle kontaktid, keermed, kaablid või tihendid saavad kokkupanemise või töö käigus kahjustada.
Kontrollimise sagedus peaks peegeldama töökeskkonna tõsidust. Sagedase pesemise, keemiliste ainete, tugeva vibratsiooni või pideva liikumisega kokku puutuvad ühendused võivad vajada täiendavat tähelepanu. Järgige alati tootja juhiseid ja seadme hooldusplaani.
Selle esmane eesmärk on pakkuda kompaktset elektriühendust ühilduvatele tööstusseadmetele, sealhulgas anduritele, täiturmehhanismidele, juhtimisseadmetele ja valitud sidesüsteemidele. Olenevalt mudelist aitab keskkonnakaitse tihend kaitsta ühendust tolmu ja niiskuse eest.
Ei. Kaitsetasemed sõltuvad mudelist ja koostu konstruktsioonist. Ostjad peaksid kontrollima täpset toote andmelehte ja kinnitama, kas hinnang kehtib ühendatud pistiku, ühendamata pistiku või konkreetse paigaldustingimuse kohta.
A-koodiga ja D-koodiga pistikud kasutavad erinevateks ettenähtud rakendusteks erinevat võtme- ja kontaktikorraldust. A-koodiga variante kasutatakse tavaliselt andurite ja täiturmehhanismide jaoks, samas kui D-koodiga variante seostatakse teatud tööstuslike Etherneti rakendustega. Tegelikku ühilduvust tuleb kontrollida vastava protokolli, viigu määramise ja seadme dokumentatsiooni alusel.
Jah, eeldusel, et valitud pistik ja täielik kaablikoost on ette nähtud eeldatavate välistingimuste jaoks. Ostjad peaksid enne paigaldamist hindama sissetungimise kaitset, temperatuurivahemikku, UV-kiirgust, korrosiooniriski, kaablisärgi vastupidavust ja paigalduskorraldust.
Alustage paaritusliidese, kodeerimise, kontaktide arvu, elektriliste hinnangute, sidenõuete, kaabli spetsifikatsioonide ja keskkonnatingimuste tuvastamisest. Võrrelge neid nõudeid tootja andmelehega ja küsige tehnilist kinnitust, kui mõni parameeter pole kindel.
Lisage nõutav pistiku tüüp, isane või emane liides, kodeerimine, kontaktide arv, kaabli pikkus, juhtme suurus, pinge- ja voolunõuded, kaitsetase, hinnanguline kogus ja kõik saadaolevad joonised või fotod. Selged spetsifikatsioonid aitavad tarnijal hinnata ühilduvust ja pakkuda asjakohasemat pakkumist.
M12-seeria tööstuslik veekindel pistik pakub mitmekülgset ühendusvõimalust kaasaegse automaatika, tööstusanduri, masinate ja valitud sidesüsteemide jaoks. Selle kompaktne formaat ja keermestatud liitmik toetavad organiseeritud juhtmeid ja turvalisi ühendusi, samas kui sobivad tihendus- ja kaablikonfiguratsioonid aitavad toime tulla nõudlike töökeskkondadega.
Edukas valik sõltub enamast kui M12 liidesest endast. Elektrilisi nimiväärtusi, kodeerimist, kontaktide määramist, keskkonnakaitset, kaablite ehitust ja paigaldusnõudeid tuleb kontrollida vastavalt kavandatud rakendusele. Hoolikas spetsifikatsioonide ülevaatus võib vähendada ühilduvusprobleeme, parandada hoolduse tõhusust ja toetada seadmete töökindlamat tööd.
Kokkutulek pakub M12-seeria tööstusliku veekindla pistiku lahendust ettevõtetele, kes hindavad tööstuslikke ühenduvuskomponente. Olenemata sellest, kas arendate uusi masinaid, hankite varuosasid või planeerite kohandatud kaabliühendust, vaadake enne ostmist üle toote üksikasjad ja valmistage ette oma rakenduse nõuded.Võtke meiega ühendustet arutada oma konnektori spetsifikatsioone, kinnitada toote ühilduvust ja taotleda oma projektile kohandatud pakkumist.
