Miks on M12-seeria tööstusliku anduri pistik usaldusväärse nutika tehaseühenduse jaoks hädavajalik?

Kaasaegsed automaatikasüsteemid sõltuvad stabiilsetest ühendustest andurite, kontrollerite, masinate ja sidevõrkude vahel.Kokkutulek'sM12-seeria tööstusliku anduri pistikon loodud nende nõudlike keskkondade jaoks, ühendades endas standardiseeritud 12 mm keermestatud liidese, IP67 kaitse, mitme kontaktiga konfiguratsioonid ja usaldusväärse signaaliedastuse tööstuslike tuvastus- ja automatiseerimisrakenduste jaoks.

M12 pistikust on saanud praktiline tööstusandurite ühendusstandard, kuna see tasakaalustab kompaktset suurust, mehaanilist turvalisust, keskkonnakaitset ja elektrilist jõudlust. Rakendustes alates lähedus- ja fotoelektrilistest anduritest kuni rõhu, temperatuuri ja IO-Linki seadmeteni võib õige M12 konfiguratsiooni valimine süsteemi töökindlust otseselt mõjutada. Reunion pakub 2–17-kontaktilise konfiguratsiooniga M12 andurite pistikulahendusi, A-koodiga valikuid, varjestatud või varjestamata konstruktsioone, kullatud messingkontakte ja kohandatud kaablikomplekte. IP67 kaitse, 100% elektrilise testimise ja DIN EN 61076-2-101 vastavusega pistikute perekond sobib nõudlikesse tehasekeskkondadesse, pakendamisseadmetesse, autoelektroonikasse, toiduainete töötlemise masinatesse ja muudesse tööstuslikesse automatiseerimissüsteemidesse.

Sisukord

1. Mis on M12-seeria tööstusliku anduri pistik?
2. Miks kasutatakse M12 pistikut tööstusautomaatikas laialdaselt?
3. Milliseid põhifunktsioone peaksid insenerid otsima?
4. M12 pistiku tehnilised andmed lühidalt
5. Kus M12 anduri konnektoreid tavaliselt kasutatakse?
6. Kuidas valida õige M12 anduri pistik?
7. Mis teeb Reunioni M12 lahendusest praktilise valiku?
8. Korduma kippuvad küsimused
9. Järeldus

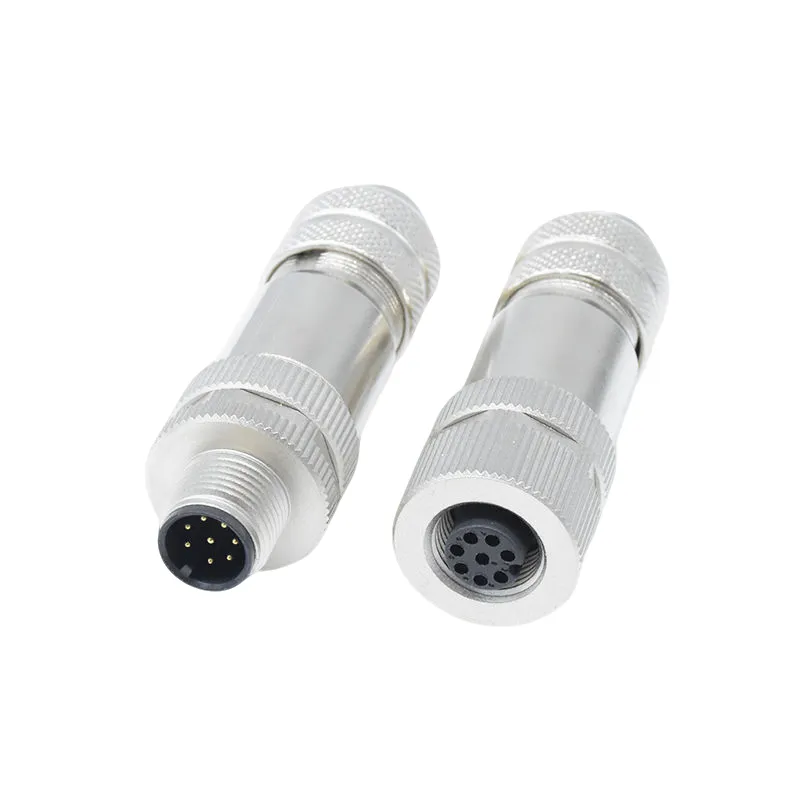

Mis on M12-seeria tööstusliku anduri pistik?

M12 pistik on kompaktne ümmargune pistik nominaalse 12 mm liidesega, mida kasutatakse tavaliselt tööstuslike andurite ja automaatikakomponentide ühendamiseks. Selle keermestatud ühendusmehhanism loob turvalise ühenduse, mis on vibratsiooni suhtes vähem tundlik kui paljud tavalised pistik- ja pistikupesa konstruktsioonid.

TheM12-seeria tööstusliku anduri pistikon eriti seotud andurirakendustega, kuna A-koodiga konfiguratsioon toetab tavalisi tööstuslikke anduri funktsioone. Olenevalt kontaktide arvust ja elektrilisest konstruktsioonist võib M12-ühendus edastada võimsust, diskreetseid signaale, analoogsignaale või digitaalset sidet.

Kokkutuleki M12 seeria on konstrueeritud vastavalt standardile DIN EN 61076-2-101 ja on saadaval konfiguratsioonides 2 kuni 17 kontaktiga. Tootevalikus on ka varjestatud ja varjestamata versioonid, erinevad otsmisviisid ning kaablikomplektid erinevatele seadmepaigutustele.

Miks kasutatakse M12 pistikut tööstusautomaatikas laialdaselt?

Tööstuslikud andurid töötavad sageli keskkondades, kus vibratsioon, tolm, niiskus, õli, kemikaalid ja korduv mehaaniline liikumine on vältimatud. Nendes tingimustes kasutatav pistik peab tegema enamat kui lihtsalt elektrisignaali edastama.

1. Turvaline keermestatud ühendus

Keermestatud ühendusmehhanism aitab säilitada stabiilset paaritumist, kui andurid on paigaldatud liikuvatele masinatele, konveieritele, robotseadmetele ja tootmisliinidele. See vähendab vibratsioonist tingitud katkendlike ühenduste võimalust.

2. Kompaktne tööstusdisain

12 mm kujutegur tagab kasuliku tasakaalu paigaldusruumi ja ühendusvõimaluste vahel. Insenerid saavad integreerida andurid suhteliselt kompaktsetesse masinastruktuuridesse ilma liiga suuri pistikuid kasutamata.

3. Keskkonnakaitse

IP67 kaitse paaritud olekus aitab kaitsta ühendust tolmu ja ajutise vette kastmise eest. See muudab sobivad M12 konfiguratsioonid kasulikuks pesemisalade, väliseadmete ja suure tahkete osakeste sisaldusega tootmiskeskkondade jaoks.

4. Intelligentsete andurite tugi

Tööstusautomaatika liigub üha enam ühendatud andurite ja reaalajas diagnostika poole. Sobiv 4-kontaktiline M12 konfiguratsioon võib toetada IO-Linki sidet, võimaldades anduri andmetel ja diagnostikateabel liikuda läbi sama ühenduse infrastruktuuri.

Milliseid põhifunktsioone peaksid insenerid otsima?

Kõik M12-pistikud ei ole identsed. Tööstusliku andurisüsteemi pistiku määramisel peaksid insenerid hindama elektrilist jõudlust, keskkonnakaitset, mehaanilist konstruktsiooni ja ühilduvust ettenähtud anduriga.

• A-koodiga liides:Ühine konfiguratsioon tööstuslike andurite rakenduste jaoks.
• 2-17-kontaktilised valikud:Võimaldab pistikul täita lihtsaid ja keerukamaid signaalinõudeid.
• IP67 kaitse:Õige paarituse korral sobib paljudesse nõudlikesse tehase- ja väliskeskkondadesse.
• Kullatud kontaktid:Kullatud messingkontaktid aitavad säilitada madalat kontaktikindlust ja korrosioonikindlust.
• Varjestatud versioonid:Kasulik rakendustes, kus elektromagnetilised häired võivad mõjutada analoog- või digitaalsignaale.
• PUR-kaabli valikud:Sobib keskkonda, kus on õli, lõikevedelikke, kemikaale või sagedast liikumist.
• Mitu lõpetamismeetodit:Joote-, dip-jootmis-, pressimis- ja lendava juhtmega konfiguratsioonid toetavad erinevaid paigaldusnõudeid.

Nutikate andurirakenduste puhul muutuvad eriti oluliseks varjestus, kaabli ehitus, kontaktide kvaliteet ja signaali terviklikkus. Nende omaduste valimine vastavalt tegelikule töökeskkonnale võib aidata vähendada ühendusega seotud tõrkeid.

M12 pistiku tehnilised andmed lühidalt

Järgmised spetsifikatsioonid võtavad kokku Reunioni A-koodiga M12 anduri pistikute valiku tüüpilised elektrilised ja mehaanilised parameetrid.

Üldised spetsifikatsioonid hõlmavad töötemperatuuri vahemikku -25 °C kuni +85 °C, IP67 kaitset paaritamisel, vähemalt 100 paaritustsüklit ja 48-tunnist soolaudu vastupidavust. Ühendus kasutab PA66 isolatsiooni ja kullatud messingkontakte. Materjalid vastavad RoHS-i nõuetele, samas kui tootmisüksused läbivad enne tarnimist elektrilise testimise.

Kus M12 anduri konnektoreid tavaliselt kasutatakse?

Kompaktse konstruktsiooni, keermestatud lukustuse, keskkonnakaitse ja painduvate tihvtide konfiguratsioonide kombinatsioon muudab M12 ühenduvuse sobivaks paljude automaatikarakenduste jaoks.

Tehase automatiseerimine

Lähedusandurid, fotoelektrilised andurid, piirlülitid ja muud masinaandurid saavad kasutada M12-ühendusi, et edastada tuvastussignaale PLC-dele ja juhtimissüsteemidele.

Autode tootmine

Autotööstuse tootmisliinid hõlmavad sageli kõrget vibratsioonitaset, automatiseeritud materjalikäsitlust ja ulatuslikke andurite võrgustikke. Mehaaniliselt turvaline pistik aitab säilitada usaldusväärseid ühendusi kogu pideva töötamise ajal.

Pakkimismasinad

Pakkimisseadmed sõltuvad toodete, positsioonide, konteinerite ja masina oleku täpsest tuvastamisest. M12 andurite ühendused võivad lihtsustada andurite ja automaatika juhtimissüsteemide vahelist juhtmestikku.

Toiduainete töötlemine

Pesukeskkonnad nõuavad sobiva keskkonnakaitsega pistikuid. Kui kogu paigaldus on nõuetekohaselt projekteeritud ja hooldatud, võib kaaluda IP67-kategooria M12 ühendust, kus on nõutav tolmu- ja niiskuskindlus.

Nutikas tootmine ja IO-Link

IO-Linki toega andurid võivad lisaks tavapärastele andursignaalidele pakkuda protsessiandmeid ja diagnostikat. Sobiv varjestatud 4 kontaktiga M12 konfiguratsioon võib pakkuda nendele ühendatud seadmetele praktilist liidest.

Kuidas valida õige M12 anduri pistik?

M12 pistiku valimine peaks algama anduri elektriliste ja mehaaniliste nõuetega, mitte lihtsalt valima madalaima hinnaga valiku.

1. Kinnitage tihvtide arv.Määrake, kui palju toite-, signaali-, side- ja abiühendusi on vaja.
2. Kontrollige pinge ja voolu nõudeid.Veenduge, et valitud konfiguratsioon tagab rakenduse jaoks piisava elektrivõimsuse.
3. Valige kodeerimise tüüp.A-koodiga M12 pistikud on tavaliselt seotud andurite ja täiturmehhanismide rakendustega.
4. Hinnake keskkonnatingimusi.Võtke arvesse vett, tolmu, õli, kemikaale, temperatuuri, vibratsiooni ja kokkupuudet välistingimustes.
5. Tehke kindlaks, kas varjestus on vajalik.Varjestatud versioonid võivad olla kasulikud EMI-tundlike analoog- ja digitaalsiderakenduste jaoks.
6. Valige sobiv kaabel.PUR võib olla kasulik nõudlikes tööstuskeskkondades, samas kui PVC võib sobida vähem agressiivsete rakendustega.
7. Määrake konnektori suund.Sirged ja täisnurksed konstruktsioonid võivad aidata optimeerida kaablite marsruutimist ja olemasolevat paigaldusruumi.

IO-Linki rakenduste puhul on 4-kontaktiline A-kodeeritud konfiguratsioon tavaline valik. Kui kaabel jookseb, elektromagnetilised tingimused või masina liikumine on nõudlikud, tuleks kaabli konstruktsiooni ja varjestust hinnata koos pistiku endaga.

Mis teeb Reunioni M12 lahendusest praktilise valiku?

Kokkutulek ühendab integreeritud tootmisprotsessis pistikute valmistamise, kaablite töötlemise, monteerimise ja elektrilise testimise. See lähenemine tagab suurema kontrolli kriitiliste tootmisetappide üle, alates täppistöötlusest ja selektiivsest plaadistusest kuni survevalu ja lõppkontrollini.

Ettevõtte M12 pistikute tootmine hõlmab automatiseeritud montaaži ja 100% elektrilist kontrolli, mis hõlmab järjepidevust, isolatsioonitakistust ja dielektrilist vastupidavust. Partii keskkonnatestimist kasutatakse ka selliste parameetrite puhul nagu IP67 tihendus ja soolaudu vastupidavus.

OEM-ide ja süsteemiintegraatorite jaoks võib kohandamine ulatuda pistiku korpusest kaugemale. Saadaolevate valikute hulka kuuluvad:

• 2 kuni 17 kontaktiga konfiguratsioonid
• Kohandatud kaabli pikkused 0,2 m kuni 20 m
• PUR või PVC kaablisärgid
• Sirge või täisnurga konfiguratsioonid
• Paneel- või kaablikinnitusega konstruktsioonid
• Varjestatud või varjestamata konstruktsioon
• Joote-, pressi-, dip-jootmis- või lendava juhtmega ots
• Kohandatud kaabli märgistus ja pakendamine

Tarnijaid hindavate ostjate jaoks võivad kvaliteedisüsteemid ja jälgitavus olla sama olulised kui pistiku füüsilised näitajad. Reunion teatab, et tema tootmine töötab ISO 9001, ISO 14001 ja ISO 13485 juhtimissüsteemide alusel, RoHS-iga ühilduvate materjalide ja säilitatud kontrollidokumentidega.

Korduma kippuvad küsimused

1. Milleks M12-seeria tööstusanduri konnektorit peamiselt kasutatakse?

M12 anduri pistikut kasutatakse peamiselt tööstuslike andurite ühendamiseks juhtimissüsteemide, PLC-de, I/O moodulite ja automaatikaseadmetega. Tüüpiliste rakenduste hulka kuuluvad lähedusandurid, fotoelektrilised andurid, rõhuandurid, temperatuuriandurid ja IO-Linki seadmed.

2. Millist M12 konfiguratsiooni kasutatakse tavaliselt IO-Linki jaoks?

IO-Linki andurite rakendustes kasutatakse tavaliselt 4-kontaktilist A-koodiga M12 konfiguratsiooni. Tüüpiline paigutus pakub toiteühendusi ja C/Q sideliini. Kui on tegemist elektromagnetiliste häirete või pikema kaabli pikkusega, saab valida varjestatud versioonid ja sobiva tööstusliku kaabli konstruktsiooni.

3. Kas M12 pistik suudab edastada nii voolu kui ka andmeid?

Jah. Olenevalt kontakti konfiguratsioonist ja rakendusest võib M12-ühendus kanda nii toite- kui ka signaali- või sidefunktsioone. Näiteks 4-kontaktiline konfiguratsioon võib toetada toite- ja IO-Linki andmeid, samas kui suurema kontaktide arvuga versioonid mahutavad lisasignaale.

4. Kas M12 pistik sobib niiskesse või tolmusesse tööstuskeskkonda?

Sobivalt projekteeritud ja õigesti ühendatud M12 pistikud võivad tagada tugeva keskkonnakaitse. Reunioni andurite pistikute valikul on ühendatud olekus IP67, mistõttu see sobib paljudeks tolmuseks, märjaks, välistingimustes ja pesemisega seotud rakendusteks. Kogu paigaldust tuleks alati hinnata tegelike keskkonnatingimuste suhtes.

5. Millised kaablivalikud on kohandatud M12 komplektide jaoks saadaval?

Kohandatud komplekte saab tarnida erineva pikkusega kaablite, PUR- või PVC-katetega, sirge või täisnurgaga pistikukonfiguratsioonidega, varjestusvõimalustega ning ühe- või kaheotsaliste kaablikomplektidega. See võimaldab ühendust kohandada erinevate masinate paigutuste ja andurite paigaldusnõuetega.

Järeldus

Usaldusväärne andurite võrk saab alguse usaldusväärsetest füüsilistest ühendustest. Õige M12-pistik võib pakkuda kindlat mehaanilist ühendamist, keskkonnakaitset, madalat kontakttakistust, paindlikku signaalimahtu ja ühilduvust kaasaegsete automaatikaarhitektuuridega. Mitme tihvti konfiguratsiooni, varjestatud valikute, IP67 kaitse ja kohandatud kaablikomplektidega suudab Reunioni M12 lahendus toetada mitmesuguseid tööstuslikke andurinõudeid. Kui plaanite uut andurisüsteemi või vahetate välja olemasolevad tööstuslikud pistikud, lugege lisateavet M12-seeria tööstusliku anduri pistiku javõtke meiega ühendusttehniliste juhiste, kohandatud spetsifikatsioonide ja rakendusekeskse hinnapakkumise saamiseks.
